第2节 电流和电路 知识点题库

图中是玩具警车的简化电路图，小灯泡L标有“6V 0.2A”，电动机M标有“6V 6W”．闭合S₁ ， 小灯泡正常发光，10s内通过灯泡的电流做功是 J．同时闭合S₁和S₂ ， 干路电流为 A．

根据标记的电流方向，把电池和开关的符号分别填进电路，使两盏灯都发光．

​

如图示电路中，与实物图对应的是（　　）

​

【A层次题】如图所示，与实物图一致的电路图是（　　）

根据实物图画出对应的电路图．

如图所示，闭合开关S，发现电灯L₁ ， L₂均不亮，电流表示数为零，说明电路存在故障；用电压表进行检测，发现b、c间电压为零，a、b和a、c间电压均为3 V，则电路的故障是.

一般家用普通白炽灯，在正常工作时，通过它的电流强度可能为（   ）

下列估测符合实际的是（   ）

如图是一个模拟交通路口红绿灯工作的实验电路，请你用笔画线代替导线，只添加两根导线，实物电路图补充完整．要求：红灯亮时，黄灯和绿灯都不亮； 当红灯灭时，黄灯和绿灯可以分别亮一盏．

把两个标有“3.8V”字 样的小灯泡串联起来，接在如图所示的电路中．闭合开关，两个小灯泡都发光．若把一根导线接在小灯泡L₂的两端，你所看到小灯泡的变化情况是：,．

如图所示，在电路中要使电灯L₁和L₂并联，应闭合开关。要使L₁和L₂串联，应闭合开关，为了防止电路出现短路，不能同时闭合开关。

两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如题图所示，则：（   ）

如图所示是一种门铃电路，请根据题意在方框内画出它的电路图。

请将电源、电流表和电压表分别填入图的空缺处．要求：闭合电键S，电路能正常工作，向右移动滑动变阻器的滑片P时，只有一只电表的示数变大．

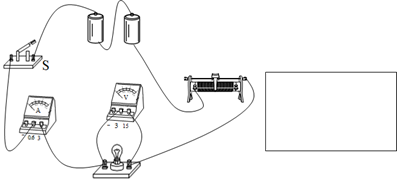

根据如图甲所示的实物连线图，在图乙虚线框中画出对应的电路图。

画出图中实物连接图对应的电路图．

在电阻一定时探究电流与电压关系的实验中，小凯把定值电阻、电流表、电压表、滑动变阻器、开关和电源连接成了如图所示的电路，正准备闭合开关时，旁边的小兰急忙拦住他，说接线错了．经检查，小兰发现只要改接一根导线就可以，请把接错的那一根导线找出来，打上“×”，再画线把它改到正确的位置上，并在虚线框内画出相应的正确电路图．

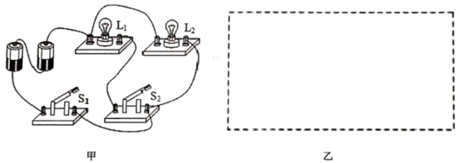

如图是一个电学实验的实物连线图，请方框内画出它的电路图。

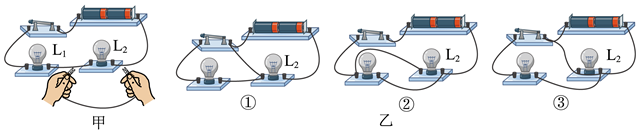

电源是将其他形式的能转化为能的装置。如图甲所示，闭合开关，小灯泡L₁、L₂都发光，即电路形成 （填“通路”“断路”或“短路”）。把导线接在L₂的两端，我们看到L₂小灯泡熄灭，而小灯泡L₁（填“变亮”、“变暗”或“熄灭”）。乙图中，开关都闭合后只有一个灯泡被短接的是 （填序号）。

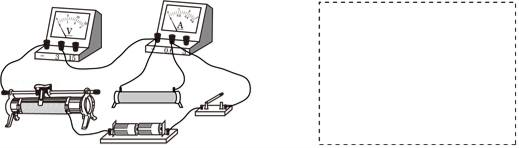

某同学电学实验装置如下图所示，请在右边的虚线框内画出该同学的实验电路图（电源已画出）。
