如图所示为一款手动榨汁机，下列尺寸中与人机关系无关的是（   ）

如图所示是一款紫外线消毒灯，下列关于该消毒灯的说法中不正确的是（   ）

小明家正在进行室内装修，购买了较重的实木门（800mm×2000mm×40mm）用于安装在自己的卧室。安装时采用合页进行安装，下列合页选取（合页规格是指合页打开后，长×宽×厚的尺寸）与安装方式最合理的是（   ）

A . 合页采用 100mm×75mm×3mm B . 合页采用 100mm×75mm×2.5mm C . 合页采用 100mm×90mm×2.5mm D . 合页采用 100mm×75mm×3mm

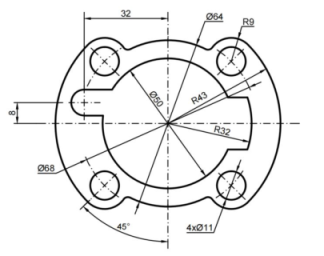

通用技术课上，小明设计了如图所示的零件，请根据题图完成问题。

1. （1） 该图样的尺寸标注中，错标和漏标分别有几处（   ）

   A . 2处，2处 B . 2处，3处 C . 1处，2处 D . 1处，3处
3. （2） 用厚度为3mm的钢板加工该零件，下列操作中说法不正确的是（   ）

   A . 划线时，需要用到的工具有划针、划规、钢直尺、样冲等 B . 钻孔时，可用手钳夹持该工件 C . 锯割时，不能加冷却润滑液 D . 加工流程可为：划线→钻孔→锯割→锉削

如图所示是某形体的主视图和俯视图，相对应的左视图是（   ）

A . B . C . D .

如图所示的压紧机构，在自动伸缩杆作用下，通过立柱、连杆1、连杆2、压杆等构件将工件压紧。当工件处于压紧状态时，下列关于构件受力形式的分析中正确的是（   ）

如图所示为国内某科研团队研发的智能核酸检测机器人，装有“视觉与力控”子系统，可以保证刮拭足够的采样面积，刮拭力度可以控制在0.15N以内，降低人体的不适感。在视觉子系统中，视觉传感器获取人脸原始图像并传输到控制器，由控制器对图像数据进行加工，提取口腔、喉咙和扁桃体位置，将结果以信号的方式输送到相连的PLC在力控子系统中，力传感器将获得的受力信息反馈给PLC，PLC将实际力值与目标力值进行比较，发出指令给电机，由电机驱动机械臂调节位置姿态来达到力的目标值，使刮拭动作轻柔。

1. （1） 从系统的角度分析，下列说法中正确的是（   ）

   A . 控制器的图像处理精度是影响该系统优化的约束条件 B . 当视觉传感器发生故障，会导致机械臂的位置发生偏差，体现了系统的动态性 C . 设计该系统时，既要考虑采样效率，又要考虑刮拭力度，体现了系统分析的综合性原则 D . 能够代替人工完成核酸采样的全过程，体现了系统的整体性
3. （2） 下列关于力控子系统的分析中，不正确的是（   ）

   A . 视觉传感器是检测装置 B . 输出量是机械臂的实际力值 C . 执行器是电机 D . 控制方式属于闭环控制

汽车主副驾都具有人入座后不系安全带报警功能，实现该功能最适合的传感器结构图是（   ）

A . B . C . D .

如图所示是一款自动浇水控制器电路，探头用于检测土壤湿度，湿度越大阻值越小，湿度越小阻值越大。下列对该电路分析中正确的是（   ）

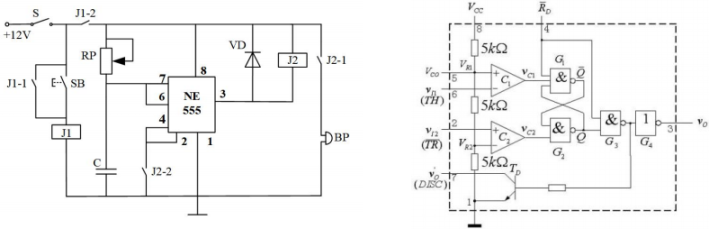

如图所示为汽车防盗报警电路，当汽车被撬开时，汽车会发出报警声，并切断灯光和油路，使汽车无法启动。门撬开时SB闭合，门关闭时SB断开。下列分析中不正确的是（   ）
