初中科学浙教版九年级上册3.4 简单机械（杠杆）

初中科学浙教版九年级上册3.4 简单机械（杠杆）
教材科目：科学
试卷分类：九年级上学期
文件类型：.doc
发布时间：2026-07-01
授权方式：免费下载
下载地址：点此下载

以下为试卷部分试题预览

---

1. 单选题	详细信息
如图所示，两端分别站着一个大人和一个小孩，杠杆水平平衡。如果他们同时都以相同的速度向支点缓慢走去，杠杆将(   ) A . 小孩那端下沉  B . 大人那端下沉 C . 仍保持平衡  D . 无法确定

2. 单选题	详细信息
育英学校高中部扩建，需要在新旧校址间建立一座桥梁。工人王师傅借助河中石头，要把竹竿尽可能深地插入湖底淤泥，如图所示，效果最好的是（  ） A . B . C . D .

3. 填空题	详细信息
如图所示是一个自制密度秤，其外形和杆秤差不多。装秤钩的地方吊着一个铁块，提纽位于B处，秤砣放在A处时，秤杆恰好水平平衡。把铁块浸没在待测密度的液体中时，移动秤砣便可直接在杆上读出液体的密度。 （1） 在图示甲位置平衡时，整个装置的总重心位于。（“A处”、“B处”、“AB之间的某一位置”） （2） 若测量酒精的密度时，铁块没有完全浸没，则测量值（“大于”、“等于”、“小于”）真实值。

4. 填空题	详细信息
如图所示，用固定在墙上的三角支架ABC放置空调室外机。如果A处螺钉松脱，则支架会绕C点倾翻。已知AB长0.4m，AC长0.3m。室外机的重力为300N，正好装在AB中点处，则A处螺钉的水平拉力为N（支架重力不计）。为了安全，室外机的位置应尽量（填“靠近”或“远离”）墙壁。

5. 单选题	详细信息
如图，肱二头肌收缩，使前臂保持平衡，此时前臂可以看成一个杠杆，它是（   ） A . 省力杠杆 B . 费力杠杆 C . 等臂杠杆 D . 以上三种都有可能

6. 解答题	详细信息
如图所示，一根长为1.2米的轻质杠杆0A可绕固定点O转动，C点处悬挂一重为60牛的物体。（已知AB=BC=CD=D0) （1） 若在B点用竖直向上的力使杠杆在水平位置平衡，求这个力的大小。 （2） 若在A点施加一个力使杠杆水平平衡，甲同学认为该杠杆一定是省力杠杆，乙同学认为该杠杆可能是费力杠杆。你赞同哪位同学的观点，并说明理由。

7. 单选题	详细信息

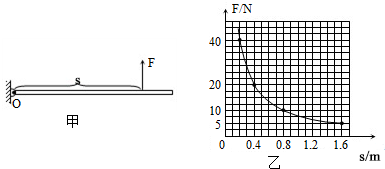

如图甲所示，长1.6m、粗细均匀的金属杆可以绕O点在竖直平面内自由转动，一拉力----位移距离传感器竖直作用在杆上，并能使杆始终保持水平平衡，该传感器显示其拉力F与作用点到O点距离x的变化关系如图乙所示，据图可知金属杆重（   ） A . 5N B . 10N C . 20N D . 40N

8. 填空题	详细信息
如图所示，一轻质杠杆可绕O点转动，A点处挂上一重物G，B点处用弹簧测力计竖直向上拉着，杠杆恰在水平位置平衡，若物体重力G为30N，则弹簧测力计示数为牛。此杠杆是杠杆（选填“省力”、“费力”、“等臂”）

9. 单选题	详细信息
如图所示，A、B是两个完全相同的匀质长方形木块，长为l，叠放在一起，放在水平桌面上，端面都与桌边平行。A放在B上，右端有 l伸出B外，为保证两木块不翻倒，木块B伸出桌边的长度不能超过（   ） A . B . C . D .

10. 填空题	详细信息
如图，圆柱形物体重力为G、横截面积是半径为R的圆，要从高度为0.5R的台面上滚过去，请画出最省力的作用点和力方向；此时力F和G的关系是：。
