浙教版科学中考复习06-电功和电功率

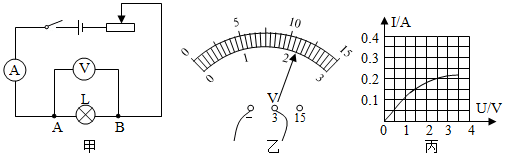

图甲为测定“小灯泡电功率”的实验电路，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。

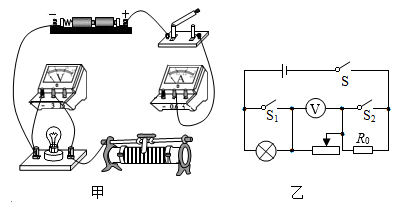

小华在做“测量小灯泡电功率”的实验中，实验室有如下器材：电源（电压恒为6V），小灯泡1（额定电压为2.5V，灯丝电阻约为10Ω），电流表、电压表、开关、规格分别为“10Ω1A”的滑动变阻器R₁和“50Ω0.5A”的滑动变阻器R₂各一个，导线若干。

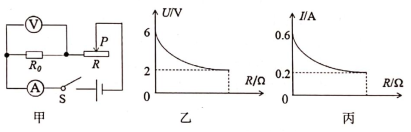

如图甲所示电路，电源电压保持不变，R₀为定值电阻，R为滑动变阻器。闭合开关s，滑动变阻器的滑片从一端移动到另一端的过程中，电压表和电流表的示数与R的关系分别如图乙、丙所示。下列说法错误的是（    ）

有相同两盏额定电压为U、额定功率为60W的电灯，若串联接在电压为U的电源上，则两灯的总功率是（    ）

如图所示电路中，电源电压不变，灯L上标有“6V3W”的字样(灯丝电阻不变)，导体ab为均匀电阻，电压表所选量程为0∼3V，电流表所选量程为0∼3A.当开关S闭合，滑片P移到a端时，灯L正常发光;当开关S断开，滑片P移到距a端2/5ab长度时，电压表示数为2V.在保证电路安全的条件下，下列说法中正确的是(    )

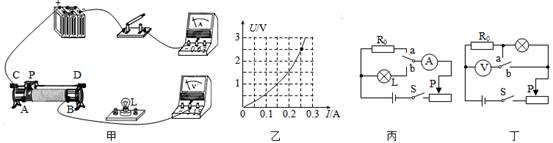

小柯用图甲所示的电路测量额定电压为2.5V的小灯泡的额定功率。

在如图所示电路中，当闭合开关后，两电阻均发热且两个电压表指针都向右偏转相同角度，则电阻R₁和R₂在相同时间内消耗的电能之比为(    )

如图所示，在探究“电流做功与哪些因素有关”的实验中，小电动机通过细线将砝码吊起。

如图甲电路中，电源电压保持不变，R₁是定值电阻。当开关S闭合，滑动变阻器R₂的滑片P由a端移动到b端，两电表示数变化关系如图乙所示，则下列说法中不正确的是(    )

小灯泡额定电压为6V，额定功率估计在7～12W之间，小佳按图甲所示的电路测定小灯泡的功率，所用电流表的量程有0～0.6A、0～3A两挡，电压表的量程有0～3V、0～15V两挡，将它们连入电路时，小佳做了正确选择与操作，变阻器滑到某处时两电表示数如图乙、丙所示，则(    )
