浙教版科学八年级上册4.2 电流的测量　同步夯实基础练习题

浙教版科学八年级上册4.2 电流的测量　同步夯实基础练习题
教材科目：科学
试卷分类：八年级上学期
文件类型：.doc
发布时间：2026-04-01
授权方式：免费下载
下载地址：点此下载

以下为试卷部分试题预览

---

1. 解答题	详细信息
如图所示电路，当开关S闭合后，思考下列问题： （1） 若S1断开，画出此时实际工作的电路图（等效电路）； （2） 若S1闭合，电表A的示数为3.5A，且在6s内通过L2的电量为12C，则A1的示数为多少？

2. 解答题	详细信息
如图所示的电路，2min通过电流表的电量为150C，电灯L1中的电流为0.6A．求： （1） 通过电灯L2的电流； （2） 两分钟通过灯L1的电量．

3. 解答题	详细信息
如图（a）所示的电路中，闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A、A1的指针偏转一样，如图（b）所示。则： （1） 通过R1的电流是多少？ （2） 通过R2的电流是多少？

4. 解答题	详细信息
某同学接成如图(a)所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图(b)所示：   求： （1） 通过灯L1的电流为多大？   （2） 通过灯L2的电流为多大？ （3） 若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化?

5. 实验探究题	详细信息

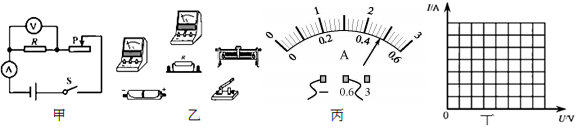

在探究电阻一定时电流与电压关系的实验中： （1） 请根据下图甲所示的电路图，用笔画出导线完成图乙的电路连接： （2） 实验过程中得到的部分数据如表所示。第3次测时，电流表的示数如图丙所示，请将该数据填入表格中。 实验序号 1 2 3 …… 电压U/V 0.8 1.6 2.4 …… 电流I/A 0.16 0.32 …… （3） 在图丁的坐标轴上标出适当的标度，同时画图表示本实验中电流与电压的关系。

6. 单选题	详细信息
将L1、L2、L3三只灯串联在电路中，发现L1最暗，L2较亮，L3最亮，则通过三只灯的电流的关系是（    ） A . I1>I2>I3 B . I1＝I2＝I3 C . I1<I2<I3 D . 无法判断

7. 实验探究题	详细信息

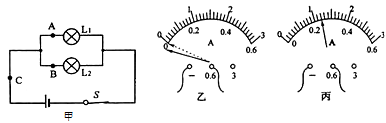

在探究并联电路电流规律的实验中，图甲是实验的电路图。 （1） 实验中，应选两个规格（填“相同”或“不相同”）的小灯泡。 （2） 电流表应（填“串联”或“并联”）在被测电路中。若要测量并联电路中的干路电流，则电流表应接在甲图中的点。 （3） 小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是，在排除故障后，电流表的示数如图丙所示，则电流表的示数为A。

8. 填空题	详细信息
如图1是实验室常用的一种电流表，其零刻度不在表盘的最左端。小明把导线a、b分别与标有”一”和”3”的接线柱相连时，电流表指针偏转情况如图1所示，此时，电流是从导线(填”a”或”b”)流入电流表，小林实验时电流表指针如图2所示，则读数为A。

9. 实验探究题	详细信息
如图所示为探究并联电路电流特点的实物连接图。 （1） 连接电路，闭合开关，发现L1亮，L2不亮，小明认为L2不亮的原因是L2被短路．小明的判断是(选填“正确”或“错误”)的。 （2） 实验中，小明将图中的c导线上端不动，下端由“0.6”接线柱改接到“一”接线柱上，其他都不变。请评价其是否可行?答： 。 （3） 下表是小明在实验中测得的数据： a点电流Ia／A b点电流Ib／A c点电流Ic／A 0.22 0.16 0.38 根据实验数据小明得出的实验结论是：在并联电路中，干路电流等于各支路电流之和。其不妥之处是。

10. 单选题	详细信息
如图所示，在练习使用电流表的实验中，某同学发现电流表（0～3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（    ） A . 0.42A B . 0.44A C . 2.2A D . 2.4A
