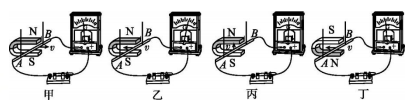

在“探究感应电流的产生”的实验中。小颖同学的四次实验情况分别如图所示。

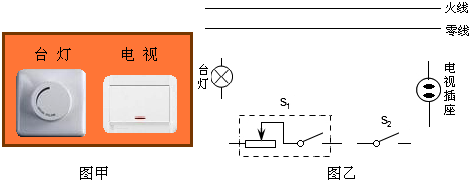

五一长假，小明和爸妈一起外出旅游，图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电 路，其中S₁为旋钮开关，单独控制台灯的通断和亮度；S₂为单独控制电视插座的开关。请用笔画 线代替导线画图。

如图为探究影响通电螺线管磁性强弱的因素的实验，实验记录如下表。

通电螺线管中有无铁芯	无铁芯			有铁芯
线圈匝数	50匝			50匝
实验次数	1	2	3	4	5	6
电流/A	0.8	1.2	1.5	0.8	1.2	1.5
吸引大头针的最多数目/枚	0	0	0	3	5	8

如图所示，开关S闭合，发现弹簧缩短，小磁针旋转到如图中所示位置静止，请在图中括号内标出电源的正、负极小磁针的N极。（涂黑）

如图所示，一张百元新钞票好像被一支笔“戳通”了， 实际上这张新钞票依然完好无损，这里应用了磁现象的 有关知识。原来，这支笔的笔杆（纸币的下方）与笔头（纸币的上方）可以互相分离，笔杆与笔头相连的一端 内部装有小磁铁，则笔头内的材料可能含有 （选填 “铜”“铁”或“塑料”）。若想探究笔头内的材料是 否有磁性，现提供下列器材：①小磁针；②大头针；③ 碎纸屑，其中可用来完成探究任务的有（填序号）。

科学家猜测，A地海龟在春季是利用地磁场（图甲）向南返回出生地。以下为相关研究。

①春季A地某屏蔽磁场的实验室，无磁场环境下海龟无固定游向，把海龟置于模拟地磁场中（用图乙简化示意），图中1为磁体N极，2为磁体极。 按科学家猜测，海龟应向游动（选填“左”、“右”）。

②地磁场在缓慢变化，科学家每年记录海龟出生地筑巢地点移动的方向，并追踪地 磁场的微小移动，发现，现象符合猜测。

临时停车开启闪烁灯更加安全，如图是小明设计的模拟车灯闪烁的电路图。已知电源电压为3伏，两个小灯泡均标有“3伏，0.2安”字样，不考虑小灯泡电阻变化，忽略线圈电阻。

如图所示是家庭电路的一部分，下列说法中正确的是(    )

如图家庭电路中，闭合S₁、S₂、S₃ ， 三盏灯正常发光。一段时间后，L₂、L₃突然熄灭，经检查保险丝完好，在插座没有插入任何用电器的情况下，用测电笔插人插座的两孔，氖管均发光。则故障原因是（    ）

连续阴雨，空气潮湿，能见度低，为保证师生安全，同学们设计了图甲所示的模拟电路，电路中电源电压为6V，警示灯的规格为“6V 3W"，电磁铁线圈电阻忽略不计，警示灯电阻保持不变。当的警示灯湿度达到一定程度时，警示灯能不断明暗闪烁，且明亮时灯泡正常发光。则下列说法正确的是（    ）
