浙江省2020年普通高校招生选考科目考试通用技术模拟卷9

浙江省2020年普通高校招生选考科目考试通用技术模拟卷9
教材科目：通用技术
试卷分类：高考
文件类型：.doc
发布时间：2026-04-01
授权方式：免费下载
下载地址：点此下载

以下为试卷部分试题预览

---

1. 单选题	详细信息
城市停车场设计时，必须符合《停车位设计规范》。以下规范要求从设计中的人机关系角度分析，下列说法中正确的是(  ) A . 通道的最小平曲线半径与所设计的停车车型相对应，考虑了人的静态尺寸 B . 政府等部门专用车位的数量不大于总车位数的30%，考虑了特殊人群的需求 C . 停车场出入口距离过街天桥、地道等须大于50米，考虑了设计的动态尺寸 D . 停车场出入口及停车场内设置交通标志，考虑了信息的交互

2. 单选题	详细信息
如图所示是一款安全性电热水器。下列关于该产品的设计分析和评价中不正确的是(  ) A . 六重安全防护，符合设计的创新原则 B . 无水干烧，自动断电，主要考虑了物的因素 C . 自动泄压，保护热水器内胆，主要考虑了环境的因素 D . 出水有220V电压时，自动转换为5V电压，主要考虑了人的因素

3. 单选题	详细信息
如图a所示的联轴器，主要由连接件A、连接件B和缓冲橡胶组成，图b为连接件A的结构，该联轴器在三者连接区形成实心区域，起到传递动力和缓冲的作用，请回答问题。 （1） 下列缓冲橡胶的设计方案中合理的是(  ) A . B . C . D . （2） 为了测试该联轴器的性能，在专用试验机上安装联轴器，连接件A与电机主轴连接，阻力转轴与连接件B连接，在2.3倍瞬时过载转矩作用下，电机带动联轴器转动，停机后，检查联轴器各零件无损坏现象。该试验方法属于(  ) A . 模拟试验法 B . 强化试验法 C . 移植试验法 D . 虚拟试验法

4. 单选题	详细信息
请根据图完成问题。 （1） 图中漏标的尺寸共有(  ) A . 1处 B . 2处 C . 3处 D . 4处 （2） 现要把该零件通过两个通孔连接到材料为木材的底板上，选用的连接件和使用的工具都正确的是(  ) A . B . C . D .

5. 单选题	详细信息
如图所示的水平式夹钳锁，图a为释放状态，转动手柄杆，橡胶垫压紧所夹物体(如图b所示)。在夹紧物体时，下列受力形式分析中正确的是(  ) A . 连杆1受拉、连杆2受压、手柄杆受压 B . 连杆1受拉、连杆2受弯曲、手柄杆受压 C . 连杆1受压、连杆2受弯曲、手柄杆受弯曲 D . 连杆1受压、连杆2受压、手柄杆受压

6. 单选题	详细信息
如图所示是由燃气热水器、回水器和水管等组成的热水循环系统，工作时冷水进入燃气热水器，加热后热水流出，通过回水器使热水在回水管道中循环，使得在使用时能较快地流出热水。从系统的角度分析，下列说法中不恰当的是(  ) A . 该系统由燃气热水器、回水器和水管等要素组成 B . 单向阀保证了回水管道中的热水不会逆流，体现了系统的目的性 C . 系统根据热敏传感器通过控制单元计算出出水温度并显示，体现了系统分析的科学性原则 D . 燃烧器功率是水温控制优化的约束条件

7. 单选题	详细信息
如图所示是燃气热水器内部的水气联动燃气量控制系统，使用时随着用水量的增加，弹性膜检测到水压发生变化，带动连杆向右运动，通过弹簧2使锥形塞相应运动，使得进入热水器的燃气量增加，燃烧功率增大。下列关于该控制系统的说法中，正确的是(  ) A . 该控制系统为闭环控制系统 B . 弹簧1选用弹力更大的弹簧，不会影响进入热水器的燃气量 C . 该控制系统的控制量为水流量 D . 该控制系统的检测装置为弹性膜

8. 单选题	详细信息
如图所示的电路板，正面为元件分布图，反面为焊点和铜箔线。分析电路板的正反面，虚线框中的等效电路为(  ) A . B . C . D .

9. 单选题	详细信息

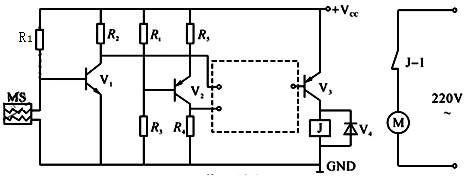

如图所示是蔬菜大棚水雾降温控制实验电路图。当地面湿度大于设定值时一律不喷雾，当大棚温度高于设定值时水泵启动喷雾降温，其中Rt为正温度系数的热敏电阻。题图虚线框位置应选用与非门的数量是(  ) A . 4个 B . 3个 C . 2个 D . 1个

10. 单选题	详细信息
如图所示为某水箱温度自动控制电路，温度范围控制在40℃－60℃，下列对该电路分析不正确的是(  ) A . Rt1和Rt2是负温度系数热敏电阻 B . V2导通时，V1也将处于导通状态 C . 调试时，发现水箱的温度只能在60℃上下波动，可能是R2虚焊造成的 D . 若要调整温度为45℃－60℃，可以调小Rp1
