华师大版初中科学八年级下学期 欧姆定律计算应用（一）

华师大版初中科学八年级下学期 欧姆定律计算应用（一）
教材科目：科学
试卷分类：八年级下学期
文件类型：.doc
发布时间：2026-04-01
授权方式：免费下载
下载地址：点此下载

以下为试卷部分试题预览

---

1. 解答题	详细信息
图甲是一个电子拉力计原理图。硬质弹簧右端和金属滑片P固定在一起(P与R1间的摩擦不计)。电压表量程为0～3V，a、b是一根长为6cm的均匀电阻丝，阻值R1=30Ω，电源电压U=6V 。 （1） 要保证电压表能正常工作，电路中R0至少应为。 （2） 当拉环不受拉力时，滑片P处于a端，闭合开关后电压表的读数为V。 （3） 已知该弹簧伸长的长度ΔL与所受拉力间的关系如图乙所示，若R0=45Ω，通过计算说明， 开关S闭合后，当电压表指针指在0.8V处，作用在拉环上水平向右的拉力为多大?此拉力器的量程为多少?

2. 解答题	详细信息
用电安全是大家需要关注的问题，现在很多家庭里都安装了漏电保护器。下面是小红家的漏电保护器的铭牌，根据铭牌信息回答下列问题。 （1） 漏电保护器应该安装的进户线是（填火线或零线） （2） 求电路正常工作时漏电保护装置的电阻。 （3） 漏电保护装置将电路断路后不能自动恢复，需要人工还原，这样的设计的好处是

3. 解答题	详细信息
如图所示，电源电压为6伏。闭合开关S，电压表V1的示数为4伏，电流表的示数为0.4安。求： （1） 电压表V2的示数。 （2） R1、R2的阻值。

4. 解答题	详细信息
如图所示是利用滑动变阻器控制电流的电路，其中电阻R为100欧，它与滑动变阻器串联在电路中，电路中的电流可在10~100毫安范围内调节。 （1） 当滑片向a端移动时，电路中的电流；当滑片处于a点时，电路中电流达到(选填“最小”或“最大”)。 （2） 选用电源的电压应为多大？ （3） 变阻器的总电阻为多大？

5. 解答题	详细信息
如图所示，电源电压保持不变，R1=10Ω，R2=5Ω。 （1） 当开关S1闭合，S2、S3断开时，电流表的示数为0.4A，求此时电路的总电阻和电源电压。 （2） 当开关S1、S2和S3都闭合时，电流表示数为l.6A，灯泡正常发光，求此时通过灯L的电流和L 的电阻。

6. 解答题	详细信息

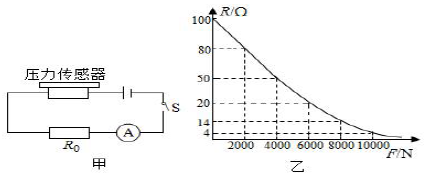

为了改善路况，专家研究出来一种新型材料制作井盖，大大提高了井盖的抗压能力。某同学为了测试该材料的抗压能力，取下来一小块样品进行抗压力测试，如图（甲）所示，该材料样品（不计质量）平放在压力传感器上，闭合开关S，经过多次压力实验，压力传感器的电阻R随压 力F变化的过程如图（乙）。电源电压24V，定值电阻R0=20Ω。求： （1） 压力为零时，电流表的示数。 （2） 经过多次实验，当电流为0.6A时，该材料将要破损，求该材料承受的最大压力？ （3） 小红想继续利用此装置改装为磅秤，如果电流表的量程为“0～1A”，该磅秤能测量的最大质量为多少？

7. 解答题	详细信息
如所示电路中，已知电源的电压为9V，电压表V1的示数是4V，V2的示数是8V，请你计算灯泡L2两端的电压为多少伏？

8. 解答题	详细信息
半导体材料的导电能力介于导体和绝缘体之间，其电阻随温度的升高而减小，且受温度影响较大，如图甲所示，是某半导体材料的电阻随温度变化的关系图象。根据这种半导体材料特性，某同学设计了一个电路，如图乙所示，可以测定某一空间的温度，已知定值电阻R0阻值为40Ω，电源电压为18V （1） 当环境温度为20℃时，半导体材料的电阻阻值为,求此时电流表的读数. （2） 电流表的读数为0.3A时,求此时该空间的温度。

9. 解答题	详细信息
如图甲所示电路中，电源电压U保持不变，初始时滑动变阻器的滑片P在最右端，但由于滑动变阻器某处发生断路，合上开关后滑片P向左滑过一段距离后电流表才有读数。且电压表读数U与x、电流表读数I与x的关系如图乙、丙所示。 （1） 根据图象可知：断点位置x等于厘米处，电源电压U0.等于伏。 （2） 求定值电阻R的阻值。 （3） 开关闭合，滑片P从断点处向左滑动的过程中，该滑动变阻器滑片P每滑动1厘米的阻值变化为多少欧姆？ （4） 若该滑动变阻器电阻丝没有断路，电路中的最小电流是多大？

10. 解答题	详细信息
将复杂的电路进行简化，分析各电路元件间的连接方式，是解决电学问题的重要方法，如图所示电路中，电源电压为12伏，滑动变阻器R3的最大阻值为20欧。 （1） 当S1、S2闭合，S3断开时，电流表示数为0.6安，求R2的阻值。 （2） 当S1、S2、S3都闭合时，电流表示数为0.8安，求R1的阻值。 （3） 仅闭合S1 ， 滑片P移至最下端，求此时电压表的示数。
