浙教版科学七下2.6透镜和视觉同步练习

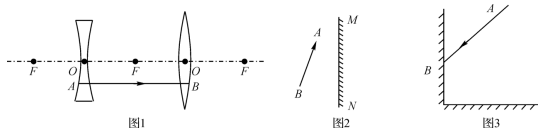

按要求作图：

⑴已知图1中的凹透镜和凸透镜的焦距相同，根据两种透镜对光线的作用，画出已知光线的入射光线和折射光线。

⑵在图2中画出AB物体在MN镜子中的像。

⑶自行车的尾部安装一种塑料制成的反光镜，夜间骑车时，在车灯照射下，能把光线按原来方向返回。反光镜结构如右图3所示，两镜面相互垂直，当一条光线AB人射到其中一平面镜，作出所有反射光线的光路图。

如图所示为“研究凸透镜成像规律”的实验装置示意图。实验时，某同学首先使发光点S、凸透镜L和光屏P的中心处于同一高度；其次当他把发光点S移到图示位置时(图中MN为光具座的标尺即刻度尺)，发现发光点S发出的光经凸透镜折射后成为平行光；然后他再用一烛焰S′在图示位置上取代发光点S。这时，如要使烛焰S′在光屏P上成清晰的像，以下几种操作中哪一种不能达到目的?（   ）

如图，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察试管下方的白纸，可以发现白纸上与空气泡相对应的位置上，有一椭圆黑影，而其它部分竟是一条与试管平行的亮线。这是因为试管充满水的地方相当于透镜，而气泡与周边的水组成透镜。如果把白纸从靠近试管向下移动到较远处，亮线的粗细将如何变化? 。

小雷对凸透镜焦距与制成凸透镜的材料种类、凸透镜凸起程度的关系进行了探究实验。

实验次数	1	2	3
材料	玻璃	玻璃	水晶
凸起程度	较小	较大	较大
焦距/cm		8.0	4.0

眼睛的主要部分是，它是一个精巧的 成像结构，角膜和 的共同作用相当于一个凸透镜，它把来自物体的光会聚后，形成物体的实像，成像在上，视网膜上有很多的细胞，这些细胞受到光刺激后发出信息，信息沿着传到而形成视觉，我们就看到了物体。

瞳孔的变化与光线强弱的关系：当光线强时，瞳孔，使进入眼球的光线减少；当光线弱时则相反。晶状体的形状通过来改变，使我们能够看清远近不同的物体。

近视的成因及矫正：主要是眼球的前后径或晶状体曲度，来自远处物体的光线聚焦 在视网膜。矫正近视的方法是配戴 做成的眼镜，先将远处物体反射来的光线发散，再经晶状体会聚，成像于视网膜上。

远视的成因及矫正：主要是眼球的前后径或晶状体曲度 ，来自近处物体的光线聚焦在视网膜 。矫正远视需要配戴，先将近处物体反射来的光线会聚，再经晶状体会聚，成像于视网膜上。

人眼球的晶状体相当于凸透镜，视网膜相当于光屏。观看节目表演时，演员在视网膜上所成的像是(     )

眼球中下列哪个结构含有对光线敏感的细胞？(    )
