在“探究功与速度变化的关系”实验中，设计了如图所示的实验方案：使小车在橡皮筋的作用下被弹出，第二次、第三次…操作时分别改用2根、3根…同样的橡皮筋将小车弹出．测出小车被弹出后的速度，然后找到牵引力对小车做的功与小车速度的关系．

（1）除了图中已有的实验器材外，还需要导线、开关、刻度尺和          电源；（填“交流”或“直流”）

（2）在正确操作情况下，打在纸带上的点并不是均匀的（如图所示），为了测量小车获得的速度，应选用纸带的                （选填“AE”或“FK”）部分进行测量．

（3）能够实现橡皮筋对小车做功整数倍变化的是 (    )

A．增加相同橡皮筋的条数，使小车每次从同一位置释放
B．橡皮筋两端固定，使橡皮筋的伸长量依次加倍
C．橡皮筋两端固定，使橡皮筋的长度依次加倍
D．释放小车的位置等间距的变化．

在“用油膜法估测分子的大小”实验中，将4mL的纯油酸溶液滴入20L无水酒精溶液中充分混合. 注射器中1mL的上述混合溶液可分50滴均匀滴出，将其中的1滴滴入盛水的浅盘里，待水面稳定后，将玻璃板放在浅盘上，在玻璃板上描出油膜的轮廓，随后把玻璃板放在坐标纸上，其形状如图所示，坐标纸上正方形小方格的边长为10mm。试解答下列问题。（结果均取一位有效数字）

（1）油酸膜的面积约是多少？

（2）每一滴油酸酒精溶液中含有纯油酸的体积？

（3）估测油酸分子的直径？

一台国产封闭型贮水式电热水器的铭牌上所列的主要技术参数如下表所示. 根据表中提供的数据，计算出此电热水器在额定电压下处于加热状态时，通过电热水器的电流约为

A．6.8A          B．0.15A          C．4.4A           D．0.23A

质量均为m的a、b两木块叠放在水平面上，如图所示，a受到斜面上与水平面成θ角的力F的作用，b受到斜向下与水平面成θ角等大的力F的作用，两力在同一竖直平面内，此时两木块保持静止，则(        )

  A．b一定受到四个力的作用

  B．水平面对b的支持力等于2mg

  C．a、b之间一定存在静摩擦力

  D．b与水平面之间一定存在静摩擦力

如图所示，ef、gh为两水平放置相互平行的金属导轨,ab、cd为搁在导轨上的两金属棒，与导轨接触良好且无摩擦．当一条形磁铁向下靠近导轨时，关于两金属棒的运动情况的描述正确的是

A．不管下端是何极性，两棒均向外相互远离

B．不管下端是何极性，两棒均相互靠近

C．如果下端是N极，两棒向外运动，如果下端是S极，两棒相向靠近

D．如果下端是S极，两棒向外运动，如果下端是N极，两棒相向靠近

如图所示，为某种透明介质的截面图，△AOC为等腰直角三角形，BC为半径R=12cm的四分之一圆弧，AB与水平屏幕MN垂直并接触于A点．由红光和紫光两种单色光组成的复色光射向圆心O，在AB分界面上的入射角i=45°，结果在水平屏幕MN上出现两个亮斑．已知该介质对红光和紫光的折射率分别为，．

①判断在AM和AN两处产生亮斑的颜色；

②求两个亮斑间的距离．

某同学用如图所示的装置，通过半径相同的两球碰撞来验证动量守恒定律。图中AB是斜槽，BC是水平槽，斜槽与水平槽之间平滑连接。实验时先使球1从斜槽上某一固定位置由静止开始滚下，落到位于水平地面的记录纸上，留下痕迹，重复上述操作10次。再把球2放在水平槽末端的位置，让球1仍从原位置由静止开始滚下，与球2碰撞后，两球分别在记录纸上留下各自的落点痕迹，重复上述操作10次。在记录纸上确定M、N、P为三个落点的平均位置。实验中测出球1的质量为m，球2的质量为m，M、N、P三点到O点的距离为OM、ON、OP，其中O点为水平槽末端在记录纸上的竖直投影点。为减小误差，实验中要满足m________m（选填“大于”、“小于”、“等于”）。若实验结果满足__________，就可以验证碰撞过程中动量守恒。

质点做直线运动的位移s和时间平方t²的关系图像如图所示,该质点(　 )

A.加速度大小为1 m/s²

B.任意相邻1 s内的位移差都为2 m

C.第2 s内的位移是2 m

D.第3 s内的平均速度大小为3 m/s

如图是电熨斗的结构图，下列说法正确的是（　　）

A.双金属片上层金属的膨胀系数小于下层金属

B.常温下，上下触点接触；温度过高时，双金属片发生弯曲使上下触点分离

C．需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移

D．双金属片温度传感器的作用是控制电路的通断

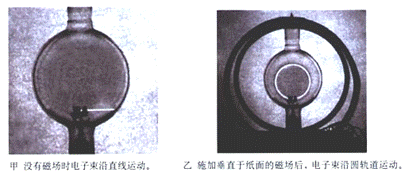

如图所示是洛伦兹力演示仪，甲图为没有磁场时电子束的径迹，乙图为施加垂直于纸面的磁场后，电子束运动的径迹，则在乙图中所加磁场的方向是      ．（填“垂直纸面向里”或“垂直纸面向外”）

下列说法中正确的是（　　）

如图所示，用三根轻绳AB、BC、CD连接两个小球，两球质量均为m，A、D端固定，系统在竖直平面内静止，AB和CD与竖直方向夹角分别是30°和60°则（　　）

A．AB拉力是

B．BC拉力是mg

C．CD拉力是mg

D．BC与水平方向夹角是60°

两个完全相同的金属小球带有电量相等的电荷，相距一定的距离，相互作用力为F，现在用第三个完全相同不带电的小金属球C先跟A接触，再和B接触，然后移去C，则A、B间的相互作用力为:
A. F/8               B. F/4            C. F3/8            D. F/3

导体的电阻是导体本身的一种性质。对于同种材料的导体，下列说法正确的是（　　）

A．横截面积一定，电阻与导体的长度成正比

B．长度一定，电阻与导体的横截面积成反比

C．横截面积一定，电阻与导体的长度无关

D．长度一定，电阻与导体的横截面积无关

一个质量为m，带电量为+q的小球以水平初速度自h高度做平抛运动。不计空气阻力，重力加速度为g。试回答下列问题：

（1）小球从抛出点至第一落地点P的过程发生的位移s大小是多少？

（2）若在空间竖直方向加一个匀强电场，发现小球水平抛出后做匀速直线运动。匀强电场的电场强度E是多大？

（3）若在空间再加一个垂直纸面向外的匀强磁场，发现小球第一次落地仍然是P点。试问磁感应强度B是多大？

如图是测定自感系数很大的线圈L直流电阻的电路，L两端并联一只电压表，用来测量自感线圈的直流电压，在测量完毕后，将电路拆解时应（　　）

A．先断开S₁ B．先断开S₂ C．先拆除电流表 D．先拆除电阻R

一个处于n=4能级的氢原子会自发地向低能级跃迁，跃迁时最多能发出________个光子，而一群处于n=4能级的氢原子向低能级跃迁时最多能发出________种频率不同的光子。

如图所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L₁和L₂，输电线的等效电阻为R。开始时，开关K断开，当K接通时，以下说法中正确的是（  ）

A．副线圈两端M、N的输出电压减小

B．副线圈输电线等效电阻R两端的电压增大

C．通过灯泡L₁的电流减小

D．原线圈中的电流增大

一个点电荷从静电场中的a点移到b点，其电势能的变化为零，则（　　）

　 A． a、b两点的电场强度一定相等

　 B． 该点电荷一定沿等势面运动

　 C． 作用于该点电荷的电场力与其运动方向总是垂直的

　 D． a、b两点的电势一定相等

如图7所示，振源S在垂直于x轴的方向振动，并形成沿x轴正、负方向传播的横波，波的频率为50Hz，波速为20m/s，x轴上有P、Q两点，SP＝2.9m，SQ＝2.7m，经过足够长的时间以后，当质点S正通过平衡位置向上振动时（    ）

A．质点P正处于波谷       B．质点Q正处于波谷

C．质点P、Q都处于波峰    D．质点P、Q都处于平衡位置
