同学用电阻箱、多用电表、开关和导线测一节旧干电池的电动势和内阻．

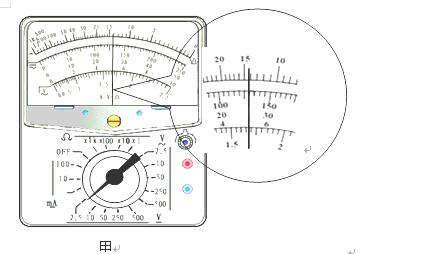

⑴他先用多用表电压档直接接在电源两极，读数如图甲，则电源电动势约为    V．

⑵为了更准确的测量电源的电动势和内电阻，他用多用表的“直流100mA”档设计了如图乙的测量电路，为了电表安全，请估算开关闭合前电阻箱的最小取值为      Ω．

⑶将多用电表的选择开关从OFF旋转至“直流100mA”档，调节电阻箱到合适的值并记录其读数R，合上开关从多用表上读出相应的示数I．

⑷重复⑶获得多组数据,根据数据作出了如图丙所示的图线．

⑸由图线得干电池的电动势E =    V（保留三位有效数字），内阻r=    Ω （取整数），多用表的内电阻对    （选填“E”、“r”或“E和r”）的测量结果有影响。

在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是

A．将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化

B．绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化

C．将一房间内的线圈两端与相邻房间的电流表连接。往线圈中插入条形磁铁后，再到相邻房间去观察电流的变化

D．在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化

某物体在运动的过程中，重力对其做功100J，则物体的                     （    ）

A．动能一定增加100J                            B．动能一定减少100J

C．重力势能一定增加100J                     D．重力势能一定减少100J

如图所示，两星球相距为L，质量比为m_A：m_B=1：9，两星球半径远小于L．从星球A沿A、B连线向B以某一初速度发射一探测器．只考虑星球A、B对探测器的作用，下列说法正确的是（　　）

　 A． 探测器的速度一直减小

　 B． 探测器在距星球A为处加速度为零

　 C． 若探测器能到达星球B，其速度可能恰好为零

　 D． 若探测器能到达星球B，其速度一定大于发射时的初速度

如图所示，相互垂直的固定绝缘光滑挡板PO，QO竖直放置在重力场中，a、b为两个带有同种电量的小球（可以近似看成点电荷），当用水平向左作用力F作用于b时，a、b紧靠挡板处于静止状态．现若稍改变F的大小，使b稍向左移动一小段距离，则当a、b重新处于静止状态后(      )

A. a、b间电场力增大

B．作用力F将减小

C．系统重力势能增加

D．系统的电势能将增加

一半径为R的半圆柱玻璃体，上方有平行截面直径AB的固定直轨道，轨道上有一小车，车上固定一与轨道成45°的激光笔，发出的细激光束始终在与横截面平行的某一平面上，打开激光笔，并使小车从左侧足够远的地方以匀速向右运动。已知该激光对玻璃的折射率为，光在空气中的传播速度大小为c。求：

（1） 该激光在玻璃中传播的速度大小；

（2）从圆柱的曲侧面有激光射出的时间多少？（忽略光在AB面上的反射）

实验观察到，静止在匀强磁场中A点的某天然放射性元素的原子核发生衰变，放出的带电粒子和产生的新核均恰在纸面内做匀速圆周运动，运动方向和轨迹示意如图。则

   A．该原子核发生的是α衰变

   B．该原子核发生的是β衰变

   C．轨迹 1 是新核的，磁场方向垂直纸面向外

   D．轨迹 2 是新核的，磁场方向垂直纸面向里

如图所示，空气中有一横截面为半圆环的均匀透明柱体，其内圆半径为r，外圆半径为R，且R＝r。现有一束单色光垂直于水平端面A射入透明柱体，经过三次全反射（都发生在外圆面），最后垂直于水平端面B射出。设透明柱体的折射率为n，光在透明柱体内传播的时间为t，若真空中的光速为c，则

A． n可能为1.2                B． n可能为2

C． t可能为              D． t可能为

为了科学研究的需要，常常将质子()和α粒子（）等带电粒子贮存在圆环状

空腔中，圆环状空腔置于一个与圆环平面垂直的匀强磁场（偏转磁场）中，磁感应强度为B。如果质子和α粒子在空腔中做圆周运动的轨迹相同（如图中虚线所示），偏转磁场也相同。比较质子和α粒子在圆环状空腔中运动的动能E_H和E_α、运动的周期T_H和T_α的大小：（        ）

A.E_H＝E_α，T_H≠T_α     B.E_H＝E_α，T_H＝T_α     C.E_H≠E_α，T_H≠T_α     D.E_H≠E_α，T_H＝T_α

如图所示，理想变压器次级的负载是三个电灯，初级串一个电灯后接到电源上．四个电灯完全相同，且都正常发光．图中各理想电表读数间的关系为（                                                        ）

　   A．   I₁=             B． I₁=I₂ C． U₁=3U₂   D． U₁=U₂

关于一定量的理想气体，下列说法正确的是(     )

A.气体分子的体积是指每个气体分子平均占有的空间体积

B.只要能增加气体分子热运动的剧烈程度，气体的温度就可以升高

C.在完全失重的情况下，气体对容器壁的压强为零

D.气体从外界吸收热量，其内能不一定增加

如图所示，足够长平行金属导轨倾斜放置，倾角为37°，宽度为0.5m，电阻忽略不计，其上端接一小灯泡，电阻为1Ω。一导体棒MN垂直于导轨放置，质量为0.2kg，接入电路的电阻为1Ω，两端与导轨接触良好，与导轨间的动摩擦因数为0.5，在导轨间存在着垂直于导轨平面的匀强磁场，磁感应强度为0.8T。将导体棒MN由静止释放，运动一段时间后，小灯泡稳定发光，此后导体棒MV的运动速度以及小灯泡消耗的电功率分别为（重力加速度g取10m/s²，sin37°=0.6） （     ）

A．5m/s   1W            B．2.5m/s   1W

C．5m/s   2W            D．2.5m/s   2W

在如图所示的四幅图中，正确标明了带正电的粒子所受洛伦兹力f方向的是（　　）

A．   B．    C．     D．

一列简谐横波沿轴传播，＝0时刻的波形如图甲所示，A、P和Q是介质中的三个质点，A的振动图像如图乙所示，下列判断正确的是（  ）

A．该波的传播速度是25m／s

B．该波沿轴正方向传播

C．从＝0到＝0.4 s，P通过的路程为4 m

D．从＝0的时刻开始，P将比Q先回到平衡位置

如图所示，透明介质球球心位于O，半径为R，光线DC平行于直径AOB射到介质的C点，DC与AB的距离，若DC光线进入介质球后经一次反射再次回到介质球的界面时，从球内折射出的光线与入射光线平行，求介质的折射率．

 图17

矩形线圈在匀强磁场中绕着垂直磁感线方向的轴匀速转动，当线圈通过中性面时，下列说法中正确的是（）

    A． 穿过线圈的磁通量最大，线圈中的感应电动势最大

    B． 穿过线圈的磁通量等于零，线圈中的感应电动势最大

    C． 穿过线圈的磁通量最大，线圈中的感应电动势等于零

    D． 穿过线圈的磁通量等于零，线圈中的感应电动势等于零

如图封闭在气缸内一定质量的理想气体，如果保持气体体积不变，当温度升高时，以下说法正确的是

A．气体的密度增大   B．所有气体分子的运动速率一定增大

C．气体的压强增大   D．每秒撞击单位面积器壁的气体分子数增多

如图所示，用某种透光物制成的直角三棱镜ABC；在垂直于AC面的直线MN上插两枚大头针P₁、P₂，在AB面的左侧透过棱镜观察大头针P₁、P₂的像，调整视线方向，直到P₁的像被P₂的像挡住，再在观察的这一侧先后插上两枚大头针P₃、P₄，使P₃挡住________，P₄挡住P₃以及P₁、P₂的像.记下P₃、P₄的位置，移去大头针和三棱镜，过P₃、P₄的位置作直线与AB面相交于D，量出该直线与AB面的夹角为45°.则该透光物质的折射率n＝________，并在图中画出正确完整的光路图．

如图所示是一个质点做匀变速直线运动的位置﹣时间（x﹣t）图象中的一段，关于该质点的运动以下说法不正确的有（　　）

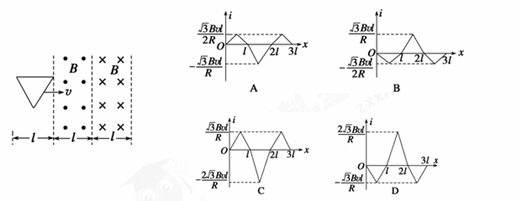

如图所示,一个边长为l、总电阻为R的单匝等边三角形金属线框, 在外力的作用下以速度v匀速穿过宽度均为l的两个有界匀强磁场，磁场的磁感应强度大小均为B，方向相反．线框运动方向始终与底边平行且与磁场边界垂直．取顺时针方向的电流为正，从图示位置开始，线框中的感应电流i与线框沿运动方向的位移x之间的函数图象是
