如图所示，用一直流电动机提升重物，重物的质量为m=10 kg，电源供电电压恒为220 V电路中的保护电阻R＝10，电动机的电阻为r=1，不计各处摩擦，电动机正常工作时电压表的示数为170V，求：

（1）电动机正常工作后通过电动机的电流是多少？

（2）重物匀速上升的速度是多少？（g取10 m/s²）

如图所示，长为L的导体棒原来不带电，现将一带电量为Q的点电荷放在距棒左端 R处，当达到静电平衡后，棒上感应电荷在棒内距离左端L/4处 产生的场强大小等于_______________。

如图所示，两根平行金属导轨固定在同一水平面内，间距为L，导轨左端连接一个电阻。一根质量为m、电阻为r的金属杆ab垂直放置在导轨上。在杆的右方距杆为d处有一个匀强磁场，磁场方向垂直于导轨平面向下，磁感应强度为B。对杆施加一个大小为F、方向平行于导轨的恒力，使杆从静止开始运动，已知杆到达磁场区域时速度为v，之后进入磁场恰好做匀速运动。不计导轨的电阻，假定导轨与杆之间存在恒定的阻力。求：

(1)导轨对杆ab的阻力大小f；

(2)杆ab中通过的电流大小及其方向；

(3)导轨左端所接电阻的阻值R。

关于静电场，下列说法中正确的是(      )

    A．在电场中某点的电势为零，则该点的电场强度一定为零

    B．电场中某点的场强大小等于单位电量的试探电荷在该点所受的电场力大小

    C．根据公式U=Ed 知，在匀强电场中两点间的距离越大，电势差就越大

    D．正电荷沿电场线方向移动时，电势能一定增加

一探照灯照射在云层底面上，云层底面是与地面平行的平面，如图所示，云层底面距地面高h，探照灯以角速度ω在竖直平面内转动，当光束转到与竖直方向夹角为θ时，云层底面上光点的移动速度是(　　)

A. hω                  B.                C.               D. hωtan θ

把带电荷量2×10⁸C的正点电荷从无限远处移到电场中A点，要克服电场力做功8×10⁶J，若把该电荷从无限远处移到电场中B点，需克服电场力做功2×10⁶J，取无限远处电势为零．求：

（1）A点的电势；

（2）A、B两点的电势差；

（3）若把2×10⁵C的负电荷由A点移到B点电场力做的功．

如图所示，虚线a、b、c代表电场中三条电场线，实线为一带正电的粒子仅在电场力作用下通过该区域的运动轨迹，P、Q是这条轨迹上的两点．下列判断中正确的是（　　）

A．P点的电势比Q点的电势高

B．P点的场强比Q点的场强大

C．带电粒子通过Q点时电势能比P点时小

D．带电粒子通过Q点时动能比P点时大

如图所示，直线A为电源的U﹣I图线，曲线B为小灯泡的U﹣I图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电源的总功率分别是（　　）

A．4W、8W  B．4W、6W  C．2W、4W  D．2W、3W

如图为一个质量为m、电荷量为+q的圆环，可在水平放置的足够长的粗糙细杆上滑动，细杆处于磁感应强度为B的匀强磁场中，现给圆环向右的初速度v₀，在以后的运动过程中，圆环运动的速度图象可能是图中的（     ）

　      A．       B．  C． D．

如图所示，金属板M、N水平放置，相距为d，其左侧有一对竖直金属板P、Q，板P上小孔S正对板Q上的小孔O，M、N间有垂直纸面向里的匀强磁场，在小孔S处有一带负电粒子，其重力和初速度均不计，当变阻器的滑动触头在AB的中点时，带负电粒子恰能在M、N间做直线运动，当滑动变阻器滑片向A点滑动过程中(　　)

A．粒子在M、N间运动过程中，动能一定不变

B．粒子在M、N间运动过程中，动能一定减小

C．粒子在M、N间仍做直线运动[来源:Z_xx_k.Com]

D．粒子可能沿M板的右边缘飞出

用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表A₁、A₂，若把A₁、A₂分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和指针偏转角度的说法正确的是

关于近地卫星和同步卫星，下列说法中正确的是

A．近地卫星一定在赤道上空

B．同步卫星不一定在赤道上空

C．同步卫星运行的速度小于近地卫星运行的速度

D．近地卫星与同步卫星运行的周期相等

某同学用图14a所示的实验装置验证机械能守恒定律．已知打点计时器所用电源的频率为50 Hz，当地重力加速度为g＝9.80 m/s².实验中该同学得到的一条点迹清晰的完整纸带如图b所示．纸带上的第一个点记为O，另选连续的三个点A、B、C进行测量，图中给出了这三个点到O点的距离h_A、h_B和h_C的值．回答下列问题(计算结果保留三位有效数字)

图14

(1)打点计时器打B点时，重物速度的大小v_B＝________ m/s；

(2)通过分析该同学测量的实验数据，他的实验结果是否验证了机械能守恒定律？简要说明分析的依据．

物体所受压力的大小与受力面积之比叫做压强，其定义式为，它的单位是帕斯卡（），是一个导出单位．在国际单位制中，力学的基本单位有：千克（）、米（）、秒（），用上述单位表示压强的单位应为（    ）

A.            B.            C.          D.

在测定一节干电池的电动势和内电阻的实验中，备有下列器材：

A．干电池E（电动势约为1.5V、内电阻大约为1.0Ω）

B．电压表V（0～15V）

C．电流表A（0～0.6A、内阻0.1Ω）

D．电流表G（满偏电流3mA、内阻R_g=10Ω）

E．滑动变阻器R₁（0～10Ω、10A）

F．滑动变阻器R₂（0～100Ω、1A）

G．定值电阻R₃=990Ω

H．开关、导线若干

（1）为了方便且能较准确地进行测量，其中应选用的滑动变阻器是　 　（填写“R₁”或“R₂”）；

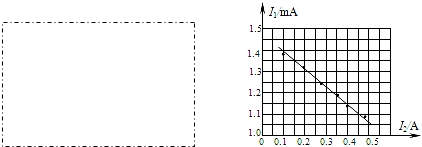

（2）请在线框内画出你所设计的实验电路图，并在图中标上所选用器材的符号

（3）图示为某一同学根据他设计的实验，绘出的I₁﹣I₂图线（I₁为电流表G的示数，I₂为电流表A的示数），由图线可求得被测电池的电动势E=　   　V，内电阻r=　   　Ω．

两个相距较近的平行金属板A、B相距为d ，接在电压为U的电源上。开关闭合时，质量为m，带电量为－q的油滴恰好静止在两板中点处，如图所示。在保持其他条件不变的情况下，将两板缓慢地水平错开一些，以下说法正确的是（   ）

A．油滴将向上运动，电流计中的电流从b流向a

B．油滴静止不动，电流计中的电流从a流向b

C．油滴将下运动，电流计中的电流从a流向b

D．油滴静止不动，电流计中无电流流过

关于通电直导线在匀强磁场中所受的安培力，下列说法正确的是（   ）

A、安培力的方向可以不垂直于直导线

B、安培力的方向总是垂直于磁场的方向

C、安培力的大小与通电直导线和磁场方向的夹角无关

D、将直导线从中点折成直角，安培力的大小一定变为原来的一半

下列关于摩擦力的说法中，正确的是（）

    A． 静摩擦力一定发生在两个静止的物体之间

    B． 两个运动的物体之间也会有静摩擦力作用

    C． 滑动摩擦力一定发生在两个运动物体之间

    D． 滑动摩擦力一定发生在静止与运动的物体之间

如图所示，两块平行金属板M、N竖直放置，电压恒为U．一电子（不计重力）从N板静止释放，它运动到M板时速率为v．现将M板水平向右移动一段距离，再将电子从N板静止释放，下列判断正确的是（   ）

　   A．  金属板M、N的带电量不变

　   B．  电子运动过程的加速度变大

　   C．  电子运动到M板所用的时间变短

　   D．  电子运动到M板时速率变小

下列电器中，应用了压力传感器的是（）

    A．红外数字温度计  B． 天黑自动开启的路灯

    C．数字体重计  D． 白炽灯泡
