如图所示电路中，r是电源的内阻，R₁和R₂是外电路中的电阻，如果用P_r，P₁和P₂分别表示电阻r，R₁，R₂上所消耗的功率，当R₁=R₂= r时，P_r∶P₁∶P₂等于（     ）

A、1∶l∶1 　　  B、2∶1∶1

C、1∶4∶4 　　  D、4∶l∶1

如图所示，虚线a、b、c表示在O处某一点电荷的电场中的三个等势面，设两相邻等势面间的间距相等．一电子射入电场后的运动轨迹如图中实线所示，其中1、2、3、4表示电子的运动轨迹与等势面的一些交点．由此可以判定(　　)．

A．电子在1、2、3、4位置处所具有的电势能与动能的总和一定相等

B．O处的点电荷一定带正电

C．a、b、c三个等势面的电势关系是φ_a>φ_b>φ_c

D．电子从位置1到2和从位置3到4的过程中电场力做功的大小关系是W₁₂＝2W₃₄

如图所示，两平行光滑金属导轨固定在绝缘斜面上，导轨间距为L，劲度系数为k的轻质弹簧上端固定，下端与水平直导体棒ab相连，弹簧与导轨平面平行并与ab垂直，直导体棒垂直跨接在两导轨上，空间存在垂直导轨平面斜向上的匀强磁场．闭合开关K后导体棒中的电流为I，导体棒平衡时，弹簧伸长量为x₁；调转图中电源极性使棒中电流反向，导体棒中电流仍为I，导体棒平衡时弹簧伸长量为x₂．忽略回路中电流产生的磁场，则磁感应强度B的大小为（　　）

A．（x₁+x₂）   B．（x₂﹣x₁）       C．（x₂+x₁） D．（x₂﹣x₁）

如图所示，有一水平方向的匀强电场，场强大小为9000N/C，在 电场内一水平面上作半径为10cm的圆，圆上取A、B两点，AO沿E方向，BO⊥OA，另在圆心处放一电量为10^﹣8C的正点电荷，则A处场强大小E_A=        N/C，B处的场强大小E_B=        N/C．

两个相距较远的带电体带有等量同种电荷q（可视为点电荷），当这两个带电体之间的距离为5r时，它们之间相互作用的静电力的大小可表示为（　　）

A．       B．

C．       D．条件不足，无法判断

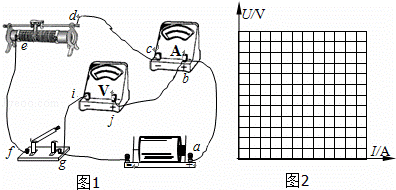

某同学做“测定干电池的电动势和内电阻”的实验，连接好的电路如图1所示．

（1）实验中，他发现，接通电键后，电压表的示数不为零、电流表的示数为零；改变变阻器滑片的位置，电压表的示数不变、电流表的示数仍为零．为了找出上述故障的原因，该同学用多用电表的电压档检查电路：把两表笔分别接b、c，分别接b、d和分别接b、e时，多用电表示数均为零：把两表笔分别接e、f和分别接d、f时，多用电表示数均与电压表示数相同．检查各接线柱处的连接均接触良好．由此推断故障原因应是

（2）故障排除后，测出路端电压U和总电流I的多组数据，见下表，试根据这些数据画出U﹣I图象（图2），并求出该电池的电动势E=                                                                                                V、内阻r=          Ω．

I/A      0.10    0.15    0.25    0.37    0.40    0.50

U/V     1.38    1.34    1.25    1.15    1.20    1.05

（3）该同学连接的电路有一处不规范，请指出并加以改正：                                     ．

在用电火花计时器（或电磁打点计时器）研究匀变速直线运动的实验中，某同学打出了一条纸带，已知计时器打点的时间间隔为0.02s，他按打点先后顺序每5个点取1个计数点，得到了O、A、B、C、D等几个计数点，如图所示，则相邻两个计数点之间的时间间隔为　  　s．用刻度尺量得OA=1.50cm，AB=1.90cm，BC=2.30cm，CD=2.70cm．由此可知，纸带做　 　运动（选填“匀加速”或“匀减速”），打C点时纸带的速度大小为　   　m/s．

如图所示，真空室内存在宽度为d=8cm的匀强磁场区域，磁感应强度B=0.332T，磁场方向垂直于纸面向里；ab、cd足够长，cd为厚度不计的金箔，金箔右侧有一匀强电场区域，电场强度E=3.32×10⁵N/C；方向与金箔成37°角．紧挨边界ab放一点状α粒子放射源S，可沿纸面向各个方向均匀放射初速率相同的α粒子，已知：α粒子的质量m=6.64×10^﹣27kg，电荷量q=3.2×10^﹣19C，初速度v=3.2×10⁶m/s．（sin37°=0.6，cos37°=0.8）求：

（1）α粒子在磁场中作圆周运动的轨道半径R；

（2）金箔cd被α粒子射中区域的长度L；

（3）设打在金箔上d端离cd中心最远的α粒子穿出金箔进入电场，在电场中运动通过N点

SN⊥ab且SN=40cm，则此α粒子从金箔上穿出时，损失的动能△E_K为多少？

电容的单位是（）

    A．             焦耳                B． 牛顿            C． 瓦特 D． 法拉

如图所示，斜面顶端在同一高度的三个光滑斜面AB、AC、AD，均处于水平方向的匀强磁场中．一个带负电的绝缘物块，分别从三个斜面顶端A点由静止释放，设滑到底端的时间分别为t_AB、t_AC、t_AD，则

A. t_AB＝t_AC＝t_AD　　　　　　　        B. t_AB>t_AC>t_AD

C. t_AB<t_AC<t_AD                        D. 无法比较

某同学用如图1所示装置，通过半径相同的A，B两球的碰撞来验证动量守恒定律．

（1）实验中必须要求的条件是（      ）　

A．斜槽轨道尽量光滑以减少误差

B．斜槽轨道末端的切线必须水平

C．入射球和被碰球的质量必须相等，且大小相同

D．入射球每次必须从轨道的同一位置由静止滚下

（2）在以下选项中，哪些是本次实验必须进行测量（      ）

A．水平槽上未放B球时，测量A球落点P到O点的距离

B．A球与B球碰撞后，测量A球落点M到O点的距离

C．A球与B球碰撞后，测量B球落点N到O点的距离

D．测量A球或B球的直径

E．测量A球和B球的质量（或两球质量之比）

F．测量释放点G相对于水平槽面的高度

G．测量水平槽面离地的高度

（3）某次实验中得出的落点情况如图2所示，假设碰撞过程中动量守恒，则入射小球质量m₁和被碰小球质量m₂之比为___________．

升降机的地板上放一质量为m的物体，当升降机以大小为a的加速度竖直向上加速运动时，物体所受的重力等于　   　；地板对物体的支持力大小为　    　．

小物块位于光滑的斜面上，斜面位于光滑的水平地面上，如图所示。从地面上看，在小物块沿斜面下滑的过程中，斜面对小物块的作用力（　　）

A. 垂直于接触面，做功为零

B. 垂直于接触面，做功不为零

C. 不垂直于接触面，做功零

D. 不垂直于接触面，做功不为零

关于静电场，下列说法正确的是

A. 电势等于零的物体一定不带电

B. 电场强度为零的点，电势一定为零

C. 同一电场线上的各点，电势一定相等

D. 负电荷沿电场线方向移动时，电势能一定增加

如图甲所示，AB是电场中的一条电场线，质子以某一初速度从A点出发，仅在电场力作用下沿直线从A点运动到B点，其v﹣t图象如图乙所示，则下列说法正确的是（                       ）

　   A．  质子运动的加速度随时间逐渐减小

　   B．  电场线的方向由A指向B

　   C．  A、B两点电场强度的大小关系满足E_A＜E_B

　   D．  A、B两点的电势关系满足φ_A＜φ_B

某次实验打点计时器所用交流电的频率为50Hz，纸带的记录如图所示,图中O点为纸带的第一个点，接下来的前几个点模糊,因此从A点开始每打五个点取一个计数点（即图中的A、B、C、D、E、F、G是计数点）,图中记录的数据中有误的是                两点间的数据，B点的瞬时速度约为：V_B =             m/s（保留三位小数）。

图甲为一列简谐波在某一时刻的波形图，Q、P是波上的质点，图乙为质点P以此时刻为计时起点的振动图象，从该时刻起的是 （　　）

A．经过0.05s时，质点Q的加速度大于质点P的加速度

B．经过0.05s时，质点Q的加速度小于质点P的加速度

C．经过0.1s时，质点Q的运动方向沿y轴负方向

D．经过0.1s时，质点Q的运动方向沿y轴正方向

闭合回路由电阻R与导线组成，其内部磁场大小按B﹣t图变化，方向如图，则回路中（　　）

A．电流方向为顺时针方向 B．电流强度越来越大

C．磁通量的变化率恒定不变   D．产生的感应电动势越来越大

如图所示，在某一电场中有一条直电场线，在电场线上取AB两点，现将一个电子由A点以某一初速度释放，它能沿直线运动到B点，且到达B点时速度恰为零，电子运动的v-t图象如图所示。则下列判断正确的是（   ）

A．B点场强一定小于A点场强

B．B点的电势一定低于A点的电势

C．电子在A点的加速度一定小于在B点的加速度

D．该电场若是正点电荷产生的，则场源电荷一定在A点左侧

单摆在周期在下列何种情况时会增大（   ）

A、增大摆球质量

B、减小摆长

C、把单摆从赤道移到北极

D、把单摆从海平面移到高山
