如图所示，两根平行放置的长直导线a和b载有大小相同、方向相反的电流，a受到的磁场力大小为F₁，当加入一与导线所在平面垂直的匀强磁场后，a受到的磁场力大小变为F₂，则此时b受到的磁场力大小变为(    )

A．F₂          B．F₁-F₂                    C．F₁＋F₂          D．2F₁-F₂

用E表示电源电动势，U表示路端电压，Ur表示内电压，R表示外电路总电阻，r表示电源内电阻，I表示干路电流，则下列各式中正确的是（     ）

　   A． Ur=IR        B．  Ur=E﹣U                 C． U=E+Ir   D． U=

下面与静电现象无关的是（  　）

A．磁铁吸引铁钉

 B．雷电现象

C．毛织地毯中夹有不锈钢导电纤维

 D．电视机工作时，显示屏表面很容易吸附灰尘

如图，质量为m的物体在倾角为α的斜面上静止，斜面与物体间的动摩擦因数μ。则物体所受的支持力为          ；摩擦力为           。（重力加速度为g）

如图所示，足够长的两平行金属板正对着竖直放置，它们通过导线与电源E、定值电阻R、开关S相连．闭合开关后，一个带电的液滴从两板上端的中点处无初速度释放，最终液滴落在某一金属板上．下列说法中正确的是（）

    A． 电源电动势越大，液滴在板间运动的加速度越大

    B． 定值电阻的阻值越小，液滴在板间运动的加速度越大

    C． 定值电阻的阻值越大，液滴在板间运动的时间越长

    D． 两平行金属板距离越大，液滴在板间运动的时间越长

小史家的电视机在待机状态下耗电功率为5W，每天待机时间为20h．若将一天待机所耗电能用于额定功率为8W的节能灯照明，可照明的时间约为（　　）

A．5h     B．8h     C．12h   D．20h

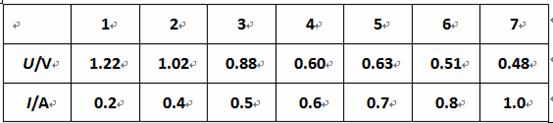

在“用电流表和电压表测定电池的电动势和内阻”实验中，某同学测得了七组数据如下表：

①根据表中实验数据在图中已描好了点，试作出U—I图线；

从图线中得出，电源电动势E=         V，内电阻

r =      Ω。

②若一位同学未画出图线，只选用其中两组U和I的数据，根据公式E= U₁+I₁ r和E=U₂+I₂ r算出E和r，这样做可能得出误差很大的结果，当他选用其中第      组和第        组数据时算得的结果误差较大。

在国际单位制中，表示电动势单位的符号是（　　）

A．T      B．V      C．Wb   D．E

如图，一轻弹簧原长为2m，其一端固定在水平轨道AD的左端A处，另一端位于轨道上的B处，弹簧处于自然状态，水平轨道AD长为6m，且与一半径是的圆弧轨道相切于D点。质量为的小物块P从D点在水平向左恒力作用下由静止向左运动，到达C点（图中未画出）后被弹回，最远到达E点，，已知物块P与轨道间的动摩擦因数，重力加速度。求：

（1）物块P第一次到达B点的速度的大小；

（2）物块P运动到C点时弹簧的弹性势能；

（3）将物块P的质量改为后，将物块推至C点后静止释放，已知物块沿水平轨道进入光滑倾斜轨道DF，恰好能到达F点，则物块从B运动到F的时间是多少？

小明同学在测定金属丝电阻率的实验中，进行了如下操作，请你将相应的操作步骤补充完整。

（1）他首先用螺旋测微器测金属丝的直径，如图甲所示，该金属丝的直径为　    mm。

（2）他再用多用电表粗测金属丝的阻值，操作过程如下：

①将红、黑表笔分别插入多用电表的“＋”、“－”插孔，选择开关旋至电阻挡“×10”挡位；

②将红、黑表笔短接，调节　　　旋钮（填图乙中的“A”或“B”或“C”），使欧姆表指针对准电阻的　　　　　　处（填“0刻度线”或“∞刻度线”）；

③把红、黑表笔分别与金属丝的两端相接，此时多用电表的示数如下图丙所示；

④为了使金属丝的阻值读数能够再准确一些，小明将选择开关旋至电阻挡　　　　挡位（填“×1”或“×1k”），重新进行　　　　　               ；

⑤重新测量得到的结果如图丁所示，则金属丝的电阻为　　　　　Ω。

（3）为了更精确地测量该金属丝的阻值，他用如图所示的装置进行测量，其中部分器材的规格为：电源E（两节干电池，3V），电流表（量程0.6A，内阻约1Ω），电压表(量程3V，内阻约10kΩ），滑动变阻器(阻值范围0～20Ω，额定电流1 A）。要求滑动变阻器采用限流式接法，为了减小实验误差，请你在下图中加两条导

线将未连接完的电路连起来。

如图所示，在竖直虚线MN和之间区域内存在着相互垂直的匀强电场和匀强磁场，一带电粒子（不计重力）以初速度由A点进入这个区域，带电粒子沿直线运动，并从C点离开场区，如果撤去磁场，该粒子将从B点离开场区；如果撤去电场，该粒子将从D点离开场区，则下列判断正确的是（    ）

A、该粒子由B、C、D三点离开场区时的动能相同

B、该粒子由A点运动到B、C、D三点的时间均不相同

C、匀强电场的场强E与匀强磁场的磁感应强度B之比

D、若该粒子带负电，则电场方向竖直向下，磁场方向垂直于纸面向外

两个质量相等的小球a、b分别用细线连接，悬挂于同一点O．现给两小球一定的初速度，使两小球在同一水平面内做匀速圆周运动，这样就构成两圆锥摆，如图所示．若a、b两球做匀速圆周运动的半径之比为r_a∶r_b=2∶1，则下列关于描述a、b两球运动的物理量之比，正确的是

A. 速度之比v_a∶v_b=2∶1

B. 角速度之比ω_a∶ω_b=2∶1

C. 加速度之比a_a∶a_b=2∶1

D. 周期之比T_a∶T_b=2∶1

一束几种不同的正离子，垂直射入有正交的匀强磁场和匀强电场区域里，离子束保持原运动方向未发生偏转．接着进入另一匀强磁场，发现这些离子分成几束如图．对这些离子，可得出结论

A．它们的动能一定各不相同

B．它们的电量一定相同

C．它们的质量一定各不相同

D．它们的比荷一定各不相同

如图，M、N和P是以MN为直径的半圆弧上的三点，O点为半圆弧的圆心，∠MOP＝60°.电荷量相等、符号相反的两个点电荷分别置于M、N两点，这时O点电场强度的大小为E₁；若将N点处的点电荷移至P点，则O点的场强大小变为E₂，E₁与E₂之比为(　　)．

A．1∶2　                                                 B．2∶1　

C．2∶　                                             D．4∶

如图所示的坐标系，x轴沿水平方向，y轴沿竖直方向。在x轴上方空间的第二象限内，有一个竖直向下的匀强电场，在第三象限，存在沿y轴正方向的匀强电场和垂直xy平面（纸面）向里的匀强磁场。在第一、第四象限，存在着与x轴正方向夹角为0°的匀强电场，四个象限的电场强度大小均相等。一质量为m、电量为+q的带电质，从y轴上y=h处的p点以一定的水平初速度沿x轴负方向进入第二象限。然后经过x轴上x=-2h处的p点进入第三象限，带电质点恰好能做匀速圆周运动。之后经过y轴上y=-2h处的p点进入第四象限。已知重力加速度为g。求：

（1）粒子到达p点时速度的大小和方向；

（2）电场强度和磁感应强度的大小；

（3）当带电质点在进入第四象限后，离x轴最近时距原点O的距离。

图所示为甲、乙两个导体的I-U图线，则导体甲的电阻为    ，导体乙的电阻为

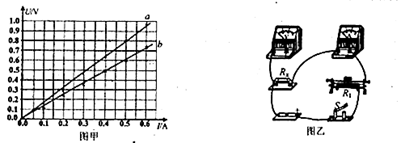

某同学用伏安法测量一未知电阻的电阻值．

（1）该同学用电流表内接法和外接法分别测量了的伏安特性，并将得到的电流、电压数据描到U-I图上，由电流表外接法得到的图线是图甲中_______________（选填a或b）；

（2）请用图甲中的数据，求出用电流表外接法时的测量值为___________（保留两位有效数字），其测量值与真实值相比是__________________（选填偏大或偏小）；

（3）图乙是用电流表外接法已部分连接好的实物电路，请结合甲图信息补充完成实物接线 ________________ ．

如图，在第一象限存在匀强磁场，磁感应强度方向垂直于纸面（xy平面）向外；在第四象限存在匀强电场，方向沿x轴负向．在y轴正半轴上某点以与x轴正向平行、大小为v₀的速度发射出一带正电荷的粒子，该粒子在（d，0）点沿垂直于x轴的方向进人电场．不计重力．若该粒子离开电场时速度方向与y轴负方向的夹角为θ，求：

（1）电场强度大小与磁感应强度大小的比值；

（2）该粒子在电场中运动的时间．

半径相同的金属球A、B带有相等电荷量q，相距一定距离时，两球间的库仑力为F，今让第三个与A、B相同的不带电的金属球C先后与A、B接触，然后再移开，此时A、B间的相互作用力大小可能 是（　　）

A．      B．      C．    D．

如图所示，一个电子(电量为e)以速度v垂直射入磁感应强度为B、宽度为d的匀强磁场中，穿出磁场时的速度方向与原来入射方向的夹角是30°，试计算：

 (1)电子的质量m。(2)电子穿过磁场的时间t。
