如图所示，光滑斜面的倾角a=30°，在斜面上放置一矩形线框abcd，ab边的边长l₁=1m，bc边的边长l₂=0.6ra，线框的质量m=1kg，电阻R=0.1Ω，线框受到沿光滑斜面向上的恒力F的作用，已知F=1ON．斜面上ef线（ef∥gh）的右方有垂直斜面向上的均匀磁场，磁感应强度B随时间t的变化情况如B﹣t图象所示，时间t是从线框由静止开始运动时刻起计的．如果线框从静止开始运动，进人磁场最初一段时间是匀速的，ef线和gh的距离 s=5.1m，取 g=10m/s²．求：

（1）线框进人磁场前的加速度；

（2 ）线框进人磁场时匀速运动的速度v；

（3）线框整体进入磁场后，ab边运动到gh线的过程中产生的焦耳热．

我国在酒泉卫星发射中心用“长征二号丁”运载火箭，将“高分一号”卫星发射升空，卫星顺利进入预定轨道.这是我国重大科技专项高分辨率对地观测系统的首发星.设“高分一号”轨道的离地高度为h，地球半径为R，地面重力加速度为g，求“高分一号”在时间t内，绕地球运转多少圈？

1930年劳伦斯制成了世界上第一台回旋加速器，其原理如图所示．这台加速器由两个铜质D形盒D₁、D₂构成，其间留有空隙，下列说法正确的是（　　）

A．离子由加速器的中心附近进入加速器

B．离子由加速器的边缘进入加速器

C．离子从磁场中获得能量

D．离子从电场中获得能量

（1）用游标为20分度的卡尺测量某金属丝的长度，由图1可知其长度为　   　mm；

（2）用螺旋测微器测量其直径如图2，由图可知其直径为　   　mm．

质量为1kg的小球在空中自由下落，与水平地面相碰后立即被反弹，之后又上升到某一高度处。此过程中小球的速度随时间变化规律的图像如图所示。不计空气阻力，g取10m/s。下列说法中正确的是（　　）

A. 小球下落过程中重力做功12.5J

B. 小球在上升过程中重力势能增加8J

C. 小球与地面接触过程中机械能损失8J

D. 小球刚与地面接触时重力的瞬时功率为50W

有人在调制电路时用一个“100kΩ、W”的电阻和一个“300kΩ、W”的电阻串联，作为400kΩ的电阻使用，此时两串联电阻允许消耗的最大功率为（　　）

A．W   B．W   C．W   D．W

现要测定一节蓄电池的电动势E（约为2V）和内阻r（较小）。除待测蓄电池外，可供使用的实验器材还有：

A、电流表（量程0~0.6A，0~3A）；B、电压表（量程0~3V，0~15V）；

C、定值电阻，（阻值为2Ω，额定功率为5W）；

D、定值电阻，（阻值为10Ω，额定功率为10W）；

E、滑动变阻器，（最大阻值为10Ω，额定电流为2A）

F、滑动变阻器，（最大阻值为100Ω，额定电流为1A）

G、开关S一个，导线若干。利用以上部分器材，为了能尽量精确地测量蓄电池的电动势E和内阻r，同时又考虑操作的方便，则：

（1）由于蓄电池的内阻非常小，为了防止在调节滑动变阻器时造成短路。因此，电路中需要一个定值电阻做保护电阻R，那么，该保护电阻R应选择       ；滑动变阻器应选        。（选填实验器材前的序号代码）。

（2）根据实验要求，在虚线框内画出实验所需的电路图

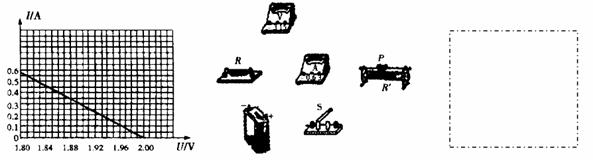

（3）某同学以测得的电流I为纵坐标，电压U为横坐标，在I-U坐标平面内作出了如图所示的图像。那么，根据图像可知，该蓄电池的电动势约为      V，内阻约为     Ω。结果保留2位有效数字

（4）用笔画线代替导线将下列实物图连接起来，使之成为实验电路图（注意电表量程的选择）

如图3所示，挂在绝缘细线下的小轻质通草球，由于电荷的相互作用而靠近或远离，所以(  )

图3

A．甲图中两球一定带异种电荷

B．乙图中两球一定带同种电荷

C．甲图中两球至少有一个带电

D．乙图中两球至少有一个带电

在真空中两个带等量异种电荷的点电荷，电荷量均为2×10^{－8 C}，相距20cm，则它们之间的相互作用力为__________N，在两者连线的中点处，电场强度大小为__________N/C.

如图所示，两块平行金属板MN间的距离为d，两板间电压u随时间t变化的规律如右图所示电压的绝对值为U₀ ，t=0时刻M板的电势比N板低，在t=0时刻有一个电子从M板处无初速释放，经过1.5个周期（周期为未知量）刚好到达N板，已知电子的电荷量为e，质量为m，。

求：⑴该电子到达N板时的速率v．

⑵在1.25个周期末该电子和N板间的距离s．

如图所示，电场中有A、B两点，它们的场强分别为E_A、E_B，则以下判断正确的是（　　）

A．E_A=E_B      B．E_A＞E_B

C．E_A、E_B的方向相同       D．E_A、E_B的方向不同

如图9所示，水平固定的小圆盘A，带电荷量为 Q，电势为零，从盘心处O由静止释放一质量为m，带电荷量为＋q的小球，由于电场的作用，小球竖直上升的高度可达盘中心竖直线上的c点，Oc＝h，又知道过竖直线上的b点时，小球速度最大，由此可知在Q所形成的电场中，可以确定的物理量是（     ）

A．b点场强                                   B．c点场强

C．b点电势                              D．c点电势

如图所示电路中，R₁=R₂=2Ω，R₃=1Ω．当K接通时，电压表的读数为1V；K断开时，电压表的读数为0.75V．求电源电动势E和内阻r．

在电场中的某点放入电量为﹣q的试探电荷时，测得该点的电场强度为E；若在该点放入电量为+2q的试探电荷，此时测得该点的场强为（　　）

A．大小为2E，方向和E相反        B．大小为2E，方向和E相同

C．大小为E，方向和E相同      D．大小为E，方向和E相反

某同学测量一只未知阻值的电阻．他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图所示．为了使多用电表测量的结果更准确，该同学应该进行哪些操作（　　）

A．换×100挡，测未知阻值的电阻

B．换×100挡，欧姆调零，再测未知阻值的电阻

C．换×1挡，测未知阻值的电阻

D．换×1挡，欧姆调零，再测未知阻值的电阻

如图，匀强磁场的磁感应强度方向垂直于纸面向里，大小随时间的变化率=k，k为正的常量．用电阻率为ρ、横截面积为S的硬导线做成一边长为l的方框．将方框固定于纸面内，其右半部位于磁场区域中．求：

（1）导线中感应电流的大小；

（2）磁场对方框作用力的大小随时间的变化率．

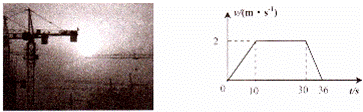

建筑材料被吊车竖直向上提升过程的运动图象如图所示，下列相关判断正确的是（）

    A． 30～36秒处于超重状态

    B． 30～36秒的加速度较0～10秒的大

    C． 0～10秒与30～36秒平均速度相同

    D． 0～36秒提升了36m

图中所示是一个平行板电容器，其电容为C，带电荷量为Q，上极板带正电．现将一个试探电荷q由两极板间的A点移动到B点，如图所示．A、B两点间的距离为s，连线AB与极板间的夹角为30°．则静电力对试探电荷q所做的功等于（     ）

A．                B．

C．                    D．

如图电路所示，当ab两端接入100V电压时，cd两端为20V；当cd两端接入100V电压时，ab两端电压为50V，则R₁：R₂：R₃之比是（    ）

　   A． 3：2：1     B．   2：1：1             C． 4：2：1  D． 以上都不对

如图甲所示，质量为m=1 kg的小物块放在水平地面上，用水平力F拉着小物块沿水平面运动，小物块运动的v-t图像如图乙所示，小物块与地面之间的动摩擦因数为μ=0.2，重力加速度g取10 m/s²，则0-2 s内

A. 小物块动能增加4 J

B. 小物块动量变化2 kg·m/s

C. 拉力F对小物块做的功为6 J

D. 拉力F对小物块的冲量大小为2 N·s
