如图所示，质量为M、长为L的直导线通有垂直纸面向外的电流I，被一绝缘线拴着并处在匀强磁场中，导线能静止在倾角为θ的光滑斜面上，则磁感应强度B的大小和方向可能是（　　）

A．大小为，方向垂直斜面向上

B．大小为方向垂直纸面向里

C．大小为，方向水平向右

D．大小为，方向沿斜面向下

如图4所示的球形容器中盛有含碘的二硫化碳溶液，在太阳光的照射下，地面呈现的是圆形黑影，在黑影中放一支温度计，可发现温度计显示的温度明显上升，则由此可断定(   )

A．含碘的二硫化碳溶液对于可见光是透明的

B．含碘的二硫化碳溶液对于紫外线是不透明的

C．含碘的二硫化碳溶液对于红外线是透明的

D．含碘的二硫化碳溶液对于红外线是不透明的

为了测定电源电功势E的大小、内电阻r和定值电阻R₀的阻值，某同学设计了如图甲所示的电路，闭合电键S₁，调节滑动变阻器的滑动触头P向某一方向移动时，用电压表1、电压表2和电流表测得数据，并根据测量数据计算机分别描绘了如图乙所示的M、N两条U-I直线。请回答下列问题：

（1）根据图乙中的M、N两条直线可知（        ）

A、直线M是根据电压表2和电流表的数据画得的

B、直线M是根据电压表1和电流表的数据画得的

C、直线N是根据电压表2和电流表的数据画得的

D、直线N是根据电压表1和电流表的数据画得的

（2）图象中两直线交点处电路中的工作状态是（     ）

A、滑动变阻器的滑动头P滑到了最右端    B、电源的功率最大

C、定值电阻R₀上消耗的功率为0.5W       D、电源的效率达到最大值

（3）根据图乙可以求得电源电动势E=       V，内电阻r=     Ω定值电阻R₀=     Ω。

如图所示，直线OAC为某一直流电源的总功率随电流I变化的图线，曲线OBC表示同一直流电源内部的热功率随电流I变化的图线．若A、B点的横坐标均为1 A，那么AB线段表示的功率为(　　 )

A．1 W                   B．6 W

C．2 W                   D．2.5 W

如图所示，电源电动势为4V，当接通K时，灯L₁和L₂均不亮，用电压表测得U_ab=0，U_bc=0，U_cd=U_ad=4V．由此可知断路处是（　　）

　  A． 灯L₁          B． 灯L₂              C． 灯L₁和L₂         D． 变阻器R

如图所示的装置放置在真空中，炽热的金属丝可以发射电子，金属丝和竖直金属板之间加一电压U₁＝2500 V，发射出的电子被加速后，从金属板上的小孔S射出。装置右侧有两个相同的平行金属极板水平正对放置，板长l＝6．0 cm，相距d＝2 cm，两极板间加以电压U₂＝200 V的偏转电场。从小孔S射出的电子恰能沿平行于板面的方向由极板左端中间位置射入偏转电场。已知电子的电荷量e＝1．6×10^－19 C，电子的质量m＝0．9×10^－30 kg，设电子刚离开金属丝时的速度为0，忽略金属极板边缘对电场的影响，不计电子受到的重力。求：

（1）电子射入偏转电场时的动能E_k；

（2）电子射出偏转电场时在竖直方向上的侧移量y。

某电场的电场线分布如图所示，a、b两点电场强度的大小关系是（                     ）

　   A．  E_a＞E_b          B．  E_a=E_b     C． E_a＜E_b    D． 无法确定

A、B是一条电场线上的两个点，一带负电的微粒仅在电场力作用下以一定初速度从A点沿电场线运动到B点，其速度﹣时间图象如图所示．则这一电场可能是下图中的（　　）

A．   B．   C．    D．

使带电的金属球靠近不带电的验电器，验电器的箔片张开．下列各图表示验电器上感应电荷的分布情况，其中正确的是（　　）

A． B． C． D．

2004年8月27日21点30分，中国选手刘翔在奥运会田径110米跨栏的决赛中以12秒91的优异成绩获得冠军，打破奥运会纪录，平世界纪录，这是中国男运动员在奥运会田径赛场上获得的第一枚金牌(如图所示)．如果测得刘翔起跑的速度为8.5 m/s，12秒91末到达终点时速度为10.2 m/s，那么刘翔在全程内的平均速度为(　　)

A．9.27 m/s      B．9.35 m/s     C．8.52 m/s  D．10.2 m/s

 如图所示是某同学探究动能定理的实验装置。已知重力加速度为g，不计滑轮摩擦阻力，该同学的实验步骤如下：

a．将长木板倾斜放置，小车放在长木板上，长木板旁放置两个光电门A和B，砂桶通过滑轮与小车相连；

b．调整长木板倾角，使得小车恰好能在细绳的拉力作用下匀速下滑，测得砂和砂桶的总质量为m；

c．某时刻剪断细绳，小车由静止开始加速运动；

d．测得挡光片通过光电门A的时间为Δt₁，通过光电门B的时间为Δt₂，挡光片宽度为d，小车质量为M，两个光电门A和B之间的距离为L；

e．依据以上数据探究动能定理。

(1)根据以上步骤，你认为以下关于实验过程的表述正确的是________；

A．实验时，先接通光电门，后剪断细绳

B．实验时，小车加速运动的合外力为F＝Mg

C．实验过程不需要测出斜面的倾角

D．实验时应满足砂和砂桶的总质量m远小于小车质量M

(2)小车经过B的瞬时速度为v_B＝_______。如果关系式_______在误差允许范围内成立，就验证了动能定理。

如图所示，在匀强电场中有a、b、c三点，a、b相距4cm，b、c相距10cm．将一个带电荷量为2×10^﹣8C 的电荷从a点移到b点时，电场力做功为4×10^﹣6 J．问：

（1）将此电荷从b点移到c点时电场力做功是多少？

（2）a、c间电势差为多少？

在如图所示的电路中，灯炮L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是（    ）

　   A．  灯泡L变亮

　   B．  电源的输出功率变小

　   C．  电容器C上电荷量减少

　   D．  电流表读数变小，电压表读数变大

(1)用如图所示的实验装置验证机械能守恒定律，在下面所列举的该实验的几个操作步骤中，你认为没有必要进行的或者错误的步骤是______（填字母代号）

A．按照图示的装置安装器件

B．将打点计时器接到学生电源的直流输出端上

C．用天平测量出重物的质量

D．先放手让纸带和重物下落，再接通电源开关

E．在打出的纸带上，依据打点的先后顺序选取A、B、C、D四个合适的相邻点，通过测量计算得出B、C两点的速度为v_B、v_C，并测出B、C两点间的距离为h

F．在误差允许范围内，看减少的重力势能mgh是否等于增加的动能，从而验证机械能守恒定律

(2)在“验证机械能守恒定律”的实验中，打点周期为0.02 s，自由下落的重物质量为1 kg，打出一条理想的纸带，数据如图所示，单位是cm，g取9.8 m/s²，O、A之间有多个点没画出，打点计时器打下点B时，物体的速度v_B＝____ m/s，从起点O到打下B点的过程中，重力势能的减少量ΔE_p＝________ J，此过程中物体动能的增量ΔE_k＝________ J。（答案保留两位有效数字）

若人造卫星绕地球做匀速圆周运动，则离地球越远的卫星（　　）

A．速度越小 B．角速度越大     C．加速度越大     D．周期越长

如图所示，在倾角为37°的光滑斜面上有一根长为0.4m、质量为6×10^{﹣2 kg}的通电直导线，电流大小I=1A、方向垂直于纸面向外，导线用平行于斜面的轻绳拴住不动，整个装置放在磁感应强度每秒增加0.4T、方向竖直向上的磁场中，设t=0时，B=0，求几秒后斜面对导线的支持力为零？（g取10m/s²）

两根完全相同的金属导体，如果把其中的一根均匀拉长到原来的4倍，把另一根对折绞合起来，则它们的电阻之比为                                                                                              ．

A、B两带电小球，A固定不动，B的质量为m，在库仑力作用下，B由静止开始运动．已知初始时A、B间的距离为d，B的加速度为a，经过一段时间后，B的加速度变为，此时A、B间的距离应为　 　．已知此时B的速度为V，则在此过程中电势能的减少量为　 　．

为了研究某导线的特性，某同学所做部分实验如下：

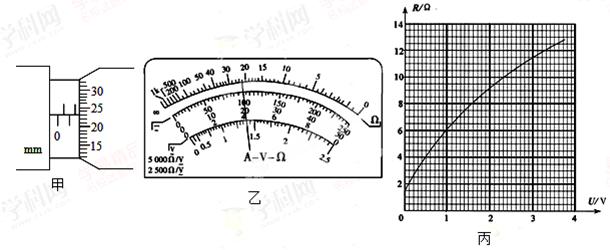

（1）用螺旋测微器测出待测导线的直径，如图甲所示，则螺旋测微器的读数为        mm；

（2）用多用电表直接测量一段导线的阻值，选用“×10”倍率的电阻档测量，发现指针偏转角度太大，因此需选择     倍率的电阻档(选填“×1”或“×100”)，欧姆调零后再进行测量，示数如图乙所示，则测量值为      Ω；

（3）另取一段同样材料的导线，进一步研究该材料的特性，得到电阻R 随电压U变化图像如图丙所示，则由图像可知，该材料在常温时的电阻为         Ω；当所加电压为3.00V时，材料实际消耗的电功率为          W．(结果保留两位有效数字)

用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表A₁、A₂，若把A₁、A₂分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是（　　）

A．图甲中的A₁、A₂的示数相同

B．图甲中的A₁、A₂的指针偏角相同

C．图乙中的A₁、A₂的示数和偏角都不同

D．图乙中的A₁、A₂的指针偏角相同
