如图所示，有三个电阻，已知R₁∶R₂∶R₃＝1∶3∶6，则电路工作时，电压U₁∶U₂为(　　)

A．1∶6　                         B．1∶9　　

C．1∶3　　                       D．1∶2

空间有一电场，电场线如图所示，电场中有两个点a和b。下列表述正确的是

A．该电场是匀强电场

B．a点的电场强度比b点的大

C．负电荷在a点的电势能比在b点的小

D．a点的电势比b点的高

一带电粒子射入固定在O点的点电荷的电场中，粒子轨迹如图虚线abc所示，图中实线是同心圆弧，表示电场的等势面，不计重力，可以判断（　　）

A．粒子受到静电排斥力的作用 B．粒子速度v_b＞v_a

C．粒子动能E_ka＜E_kc  D．粒子电势能E_pb＞E_pc

下列公式中，既适用于点电荷产生的静电场，也适用于匀强电场的有（）

①场强E=         ②场强E=           ③场强E=           ④电场力做功W=Uq．

A． ①③

B． ②③

C． ②④

D． ①④

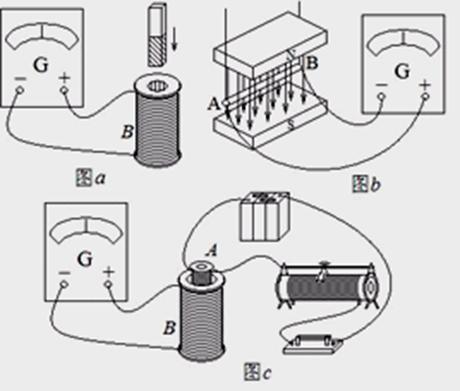

如下图所示是三个成功的演示实验，回答下列问题．

（1）在实验中，电流表指针偏转的原因是                     。

（2）电流表指针偏转角跟感应电动势的大小成            关系。

（填“线性”或“非线性”）

（3）第一个成功实验（图a）中，将条形磁铁从同一高度插入到线圈中同一位置，快速插入和慢速插入两次磁通量变化量的关系是          ，两次穿过线圈横截面的电量关系是          。  （填“相同”或“不同”）

如图甲所示，AB是某电场中的一条电场线，若有一电子以某一初速度且仅在电场力的作用下，沿AB由点A运动到点B，所经位置的电势随距A点的距离变化的规律如图乙所示．以下说法正确的是（　　）

A．A、B两点的电场强度E_A=E_B

B．电子在A、B两点的速度v_A＜v_B

C．A、B两点的电势φ_A＞φ_B

D．电子在A、B两点的电势能E_pA＜E_pB

一正点电荷从电场中A点由静止释放，只受电场力作用，沿电场线运动到B点，它运动的v﹣t图象如图所示,则A B两点所在区域的电场线分布情况可能是 (   )

如图所示，AB是一倾角为θ=37°的绝缘粗糙直轨道，滑块与斜面间的动摩擦因数μ=0.30，BCD是半径为R=0.2m的光滑圆弧轨道，它们相切于B点，C为圆弧轨道的最低点，整个空间存在着竖直向上的匀强电场，场强E=4.0×10³N/C，质量m=0.20kg的带电滑块从斜面顶端由静止开始滑下．已知斜面AB对应的高度h=0.24m，滑块带电荷q=﹣5.0×10^﹣4C，取重力加速度g=10m/s²，sin37°=0.60，cos37°=0.80．求：

（1）滑块从斜面最高点滑到斜面底端B点时的速度大小；

（2）滑块滑到圆弧轨道最低点C时对轨道的压力．

三条在同一平面（纸面）内的长直绝缘导线组成一等边三角形，在导线中通过的电流均为I，方向如图所示．a、b和c三点分别位于三角形的三个顶角的平分线上，且到相应顶点的距离相等．将a、b和c处的磁感应强度大小分别记为B₁、B₂和B₃，下列说法正确的是（　　）

A．B₁=B₂=B₃

B．B₁=B₂＜B₃

C．a和b处磁场方向垂直于纸面向外，c处磁场方向垂直于纸面向里

D．a处磁场方向垂直于纸面向外，b和c处磁场方向垂直于纸面向里

 如图所示，一个圆盘在水平面内匀速转动，盘面上有A、B两个小物体随圆盘一起运动，A到圆盘中心的距离大于B到圆盘中心的距离. 则A运动的周期____________（选填“大于”、“小于”或“等于”）B运动的周期；A的运动的线速度____________（选填“大于”、“小于”或“等于”）B运动的线速度.

对于库仑定律，下列说法正确的是（    ）

　   A．  凡计算两个点电荷间的作用力，就可以使用公式F=k

　   B．  两个带电小球即使距离非常近，也能用库仑定律

　   C．  相互作用的两个点电荷，不论它们的电荷量是否相同，它们之间的库仑力大小一定相等

　   D．  由公式F=知r→0时，F→∞

如图所示，在两等量异种点电荷A、B的电场中，MN为两电荷连线的中垂线，a、b、c三点所在直线平行于两电荷的连线，且a与c关于MN对称，b点位于MN上，d点位于两电荷的连线上。则以下判断正确的是

A．b点场强大于d点场强

B．b点电势高于d点电势

C．试探电荷+q在a点的电势能小于在c点的电势能

D．a、b两点的电势差等于b、c两点的电势差

如图甲所示的黑箱中有三只完全相同的电学元件，小明使用多用电表对其进行探测。

(1)在使用多用电表前，发现指针不在左边“0”刻度线处，应先调整图乙中多用电表的_________(选填“A”“B”或“C”)。

(2)在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时，一表笔接a，另一表笔应_________(选填“短暂”或“持续”)接b，同时观察指针偏转情况。

(3)在判定黑箱中无电源后，将选择开关旋至“×1”挡，调节好多用电表，测量各接点间的阻值。测量中发现，每对接点间正反向阻值均相等，测量记录如表。两表笔分别接a、b时，多用电表的示数如图乙所示。

请将记录表补充完整，并在黑箱图中画出一种可能的电路。

如图所示，a、b、c是一条电场线上的三点，电场线的方向由a到c，a、b间距离等于b、c间距离，用φ_a、φ_b、φ_c和E_a、E_b、E_c分别表示abc三点的电势和场强，可以判定（　　）

A．φ_a＞φ_b＞φ_c;    B．E_a＞E_b＞E_c    C．φ_a-φ_b=φ_b-φ_c;      D．E_a=E_b=E_c

如图所示，用一直流电动机提升重物，重物的质量为m=10kg，电源供电电压恒为220V，电路中的保护电阻R=10Ω，电动机的电阻为r=1Ω，不计各处摩擦，电动机正常工作时电压表的示数为170V，求：

（1）电动机正常工作后通过电动机的电流是多少？

（2）重物匀速上升的速度是多少？（g取10m/s²）

如图所示，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当电键闭合后，两小灯泡均能发光．在将滑动变阻器的触片逐渐向右滑动的过程中，下列说法正确的是(　　)

A．小灯泡L₁、L₂均变暗

B．小灯泡L₁变亮，小灯泡L₂变暗

C．电流表的读数变小，电压表的读数变大

D．电流表的读数变大，电压表的读数变小

如图所示，竖直放置的两个平行金属板间有匀强电场，在两板之间等高处有两个质量相同的带电小球（不计两带电小球之间的电场影响），P小球从紧靠左极板处由静止开始释放，Q小球从两极板正中央由静止开始释放，两小球沿直线运动都打到右极板上的同一点，则从开始释放到打到右极板的过程中（　　）

A．它们的运动时间的关系为t_P＞t_Q

B．它们的电荷量之比为q_p：q_Q=1：2

C．它们的动能增量之比为△E_KP：△E_KQ=2：1

D．它们的电势能减少量之比为△E_P：△E_Q=4：1

物体受到三个大小分别为3N、4N、5N的共点力作用，这三个力合力的最小值是（　　）

A．0       B．2N    C．4N    D．6N

在xoy平面内有如图所示的匀强磁场，把小磁针放在磁场中．关于小磁针N极指向下列说法正确的是（　　）

A．小磁针N极指向x轴正方向 B．小磁针N极指向y轴正方向

C．小磁针N极指向x轴负方向 D．小磁针N极指向y轴负方向

一辆汽车在4s内做匀加速直线运动，初速为2m/s，末速为10m/s，在这段时间内：

A．汽车的加速度为2m/s²                  B．汽车的加速度为8m/s²

C．汽车在第2s内的平均速度为6m/s        D．汽车的平均速度为10m/s
