高中通用技术：

高中通用技术

站立办公/坐站交替已成为公认的健康办公方式，如图所示是某公司的桌上升降台，轻松静音升降，让你可站可坐交替办公。该产品无需安装，直接摆放在原有办公桌上即可使用，能实现15~50cm范围的升降调节，适合各种不同身高人群的坐姿和站姿。从桌上升降台的人机关系角度分析，下列说法中不正确的是（）

A . 3秒轻松升降，一键还原高度，实现了人机关系的高效目标 B . 适合各种不同身高人群的坐姿和站姿，主要考虑了普通人群和特殊人群 C . 可以坐站交替办公，实现了人机关系的高效目标 D . 采用气弹簧助力式实现静音升降，主要考虑了人的生理需求和心理需求

如图所示，椅子左侧一根横梁断了，要更换该横梁，合理的构件是（）

A .

B .

C .

D .

如图所示，导弹飞行线路的控制过程是：事先将飞行线路的地形信息存储于导弹计算机，导弹在飞行时对实际地形进行测量并与存储信息进行比对修正，通过计算机调整导弹翼片来保证正确的飞行路线。结合该事例，以下说法正确的是（）

A . 导弹飞行路线控制是一个开环控制 B . 事先存储的地形信息是导弹飞行线路控制中的控制量 C . 计算机既是控制器又是比较器 D . 导弹飞行线路控制中，翼片转动程度是被控量

如图所示的一款智能手电钻，应用了激光测量、数字调平、数字水准等技术。触摸屏上可显示钻孔的角度、设定钻孔深度，当钻孔达到设定深度时手电钻自动停止。下列关于该手电钻的说法中，不正确的是（）

A . 激光测量、数字调平、数字水准等技术使该电钻的设计得以实现 B . 手电钻智能技术融合了激光测量、数字调平、数字水准等体现了技术的综合性 C . 手电钻操作程序变得复杂体现了技术的两面性 D . 可显示角度和设定深度符合设计的创新和实用原则

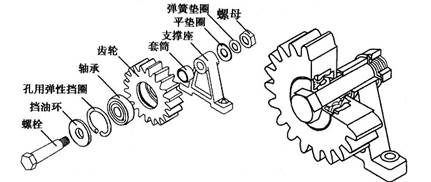

如图所示是一种过桥齿轮装置的结构示意图。轴承安装在齿轮孔中，用于齿轮与螺栓间的支承；孔用弹性挡圈安装在齿轮孔中的槽内，用于轴承在齿轮孔中的轴向定位；螺栓穿过挡油环、轴承孔、套筒后安装在支撑座上，平垫圈、弹簧垫圈、螺母安装在螺栓上，用于锁紧。

过桥齿轮的装配需要以下环节：A.安装轴承；B.安装螺栓；C.安装弹簧垫圈；D.安装螺母；E.安装平垫圈；F.安装孔用弹性挡圈；G.安装挡油环；H.安装套筒；L.安装齿轮。请分析过桥齿轮装置的结构和装配工艺，回答以下问题：

（1）合理的装配流程为→→G→L→H→→E→C→(在横线处填写装配环节的序号)；
（2）在过桥齿轮装置的结构图中，安装弹簧垫圈的目的是（在A .防止螺母松动B .防止螺母损坏；C .便于螺母拆卸中选择合适的选项，将序号填入横线处）；
（3）小明在通用技术实践课上手工加工螺栓的螺纹时，不需要用的工具是______（在以下选项中选择合适的选项，将序号填入横线处）。

A . B . C .

自动调温焊接台由供电电源、温度控制器和焊接手柄组成。温度控制器又由整流电路、功率控制电路、按键及显示模块组成。焊接手柄安装标准963烙铁头，根据温度控制器的设置，烙铁头能够保持设定的温度。从系统的角度，下列分析不正确的是（）

A . 温度控制器是自动调温焊接台系统的子系统 B . 该焊接台可以实现自动调温焊接的功能，体现了系统的目的性 C . 在不同的室温下，烙铁头均能保持恒温，体现了系统的环境适应性 D . 想要提高自动调温焊接台的功率，只能通过增大供电电源的功率

如图所示是一款木质绣架，绣面及样品架均可调整角度，实现了较好的人机关系。在使用绣架的过程中发现该绣架不能调节高度。已知绣架两侧支撑脚所用的材料为截面为长方形的木条，木条的截面为60mm╳30mm请对该绣架支撑脚进行重新设计，使其高度可调节，所用材料为与支撑脚截面相同的方木条，其他配件自选。设计要求如下：

A．支撑脚高度连续可调；

B．支撑脚可调节的高度范围为 450mm~550mm；

C．支撑脚构件之间只能调节高度，彼此不能相对转动；

D．结构牢固，稳定性好，操作方便。

请根据上述设计要求，完成以下任务：

（1）画出支撑脚的设计草图，必要时可用文字说明；在设计草图上标注支撑脚的主要尺寸；
（2）在重新设计支撑脚时不需要考虑的因素是（在①绣面与支撑脚的连接方式；②支撑脚的调节方式；③绣面的加工工艺；④绣架的稳定性中选择合适的选项，将正确的序号填入横线处）
（3）当支撑脚安装好后，对绣架进行技术试验，看是否符合设计要求，则以下技术试验不合理的是（在①调节绣架高度，测试是否方便；②左右晃动桌子观察支撑脚连接是否容易松动；③用力推绣架，测试是否容易翻倒中选择合适的选项，将正确的序号填入横线处）
（4）若要将支撑脚进行手工加工，下列工具用不到的是（）
①框锯 ②钢丝锯 ③凿子 ④锉刀

如图所示的是一款厨下式净水器。下列关于该净水器的设计分析和评价中不正确的是（）

A . 能通过Wi-Fi连接手机，显示水质情况，主要考虑了人的因素 B . 有效去除抗生素、水垢、细菌、重金属，考虑了环境的因素 C . 采用智控水龙头，水质滤芯寿命实时显示，符合设计的实用原则 D . 使用了改进的反渗透膜及增压泵，符合设计的创新原则

小明到超市去买一次性饭盒，导购员介绍某一型号饭盒时说：“这款饭盒利用农作物的秸杆、稻壳、花生壳、杂草等制成的，使用后还可以用作饲料和有机肥。”导购员的介绍主要是针对产品的（）进行评价的。

A . 可节省费用 B . 环保性能 C . 操作方便 D . 性能价格比

如图所示是用三级管控制发光二极管的电路，根据V 基极的输入情况控制V 发光或不发光。电路图中电容C应选用的类型是（）

A .

B .

C .

D .

如图所示的压紧机构已处于压紧状态，在手柄上施力，可通过杆2带动压杆1运动。下列构件的主要受力形变分析不正确的是( )

A . 对手柄施加压力F，手柄受弯曲、杆3受压、杆2受压 B . 压杆1压紧时，各铰连接销轴受剪，压杆1受压受弯曲 C . 机构的重心垂线偏离支撑面中心，降低了冲压时的稳定性 D . 适当加长杆4，压紧后压杆1可能不会弯曲形变

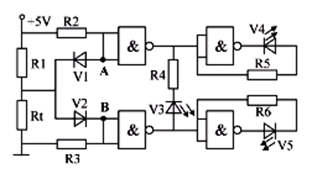

如图所示的电路，Rt为负温度系数热敏电阻。温度在设定范围内时，A点为高电位，B点为低电位。下列分析中正确的是（）

A . 温度低于设定范围下限时，V5不发光 B . 温度在设定范围内时，V3不发光 C . 温度高于设定范围上限时，V4不发光 D . 温度在设定范围内时，V4、V5都不发光

如图所示的千斤顶是一种通过转动螺纹连杆把汽车顶起的装置，在更换汽车轮胎时经常用到。千斤顶在顶起汽车后，下列部件主要受力形式的分析正确的是（）

A . 支撑臂受压、螺纹连杆受拉 B . 支撑臂受弯曲、螺纹连杆受压 C . 支撑臂受弯曲、螺纹连杆受扭转 D . 支撑臂受压、螺纹连杆受弯曲

如图所示为鱼形挂件的主视图，鱼尾巴的斜线部分和水平线夹角成 40°。请回答小题。

（1）观察图中所给的主视图，下列关于尺寸标注说法正确的是（）

A . 开口槽（鱼嘴巴）处高的尺寸5是不正确的 B . R14的尺寸应该改为Ø28 C . 80的尺寸标注是正确的 D . 18的尺寸标注是错误的
（2）用薄钢板加工此鱼形挂件的描述中，正确的是（）

A . 加工流程为：划线→锯割→锉削→钻孔 B . 鱼眼睛部分加工要用到台钻、麻花钻、台虎钳 C . 用手锯锯出“鱼头”圆弧处的大致轮廓后再锉削成型 D . 若该图的绘图比例为 1：2，鱼形挂件实际长为 160mm
（3）要将鱼形挂件连接到木质衣柜外侧，可以选用的最佳连接件是（）

A . B . C . D .

如图所示是一款手摇式手机充电器及其评价坐标图。当手机没电时，只需要把手机接在这个充电器上面，然后转动充电器的手柄就可以把动能转换成电能，使得手机可再次拨通电话。以下对坐标图的分析中恰当的是（）

A . 该产品可以用于手机充电，实用性好 B . 该产品的成本大大低于同类产品 C . 该产品造型小巧精致，非常美观 D . 坐标图评价的依据是设计的一般原则

通用技术实践课上，小明用实心金属圆柱加工如图所示的六棱形螺纹连接件。请完成下面小题。

（1）关于该六棱形螺纹连接件的加工操作中，下列说法正确的是（）

A . 冲眼时，冲尖先倾斜对准划线的交点，再扶直样冲冲眼 B . 在锉削过程中不可以戴手套 C . 加工螺纹孔前必须先钻一个比螺纹孔稍小光滑圆孔，将六棱柱装夹在台虎钳上，并尽可能一次性攻丝到底 D . 可用钢丝锯锯掉圆柱多余部分，再用平锉锉削成标准六棱柱
（2）该六棱形螺纹连接件的加工流程最合理的是（）

A . 划线→锯割→锉削→钻孔→攻丝→倒角→淬火→电镀 B . 划线→锯割→锉削→钻孔→倒角→攻丝→电镀→淬火 C . 划线→钻孔→锯割→锉削→倒角→攻丝→电镀→淬火 D . 划线→锯割→锉削→钻孔→倒角→攻丝→淬火→电镀
