高中通用技术：

高中通用技术

科学家们在显微镜下发现，荷叶的表面有一层茸毛和一些微小的蜡质颗粒，水在这些纳米级的微小颗粒上不会向荷叶表面其他方向蔓延，而是形成一个个滚动的水珠，他们会带走叶子表面的灰尘，从而清洁了叶子表面。于是人们模拟荷叶的表面，发明了纳米自清洁的衣料和建筑涂料，只需一点水形成水滴，就可以自动清洁衣物和建筑表面。这说明（）

A . 科学发现会为技术发明提供理论依据和研发指导 B . 纳米材料就是指利用荷叶效应研发的材料 C . 所有的技术发明都离不开科学理论的指导 D . 科学活动永远领先于相应的技术活动

如图所示是蒸汽锅炉的液位控制系统的示意图。其工作过程为：蒸汽量的增加或减少引起液位的下降或上升。差压传感器将液、汽间的压差（代表实际液位）与给定压差（代表给定液位）比较，得到两者的差值，调节器根据差值按照指定规律发出相应指令，控制调节阀的阀门，使液位恢复到给定的位置。下列对蒸汽锅炉液位控制系统的分析中不合理的是（）

A . 控制方式属于闭环控制 B . 控制器是调节器 C . 控制量是通过调节阀的水流量 D . 输出量是锅炉内的蒸汽

如图，这是电饭煲的加热部位以及开关示意图。电路接通后，电热板开始加热，当饭熟的时候，感温磁钢失去磁性，永磁体弹开，触点断开，开关按钮被弹起，停止加热。在这一控制过程中，电饭煲属于（）

A . 机械控制、闭环控制 B . 气动控制、闭环控制 C . 气动控制、开环控制 D . 机械控制、开环控制

如图甲所示是小明在通用实验课上设计的水位控制电路，通过拨动选择器开关K选择合适连接端口（A端或B端）用于水池注水或排水控制。当用于注水时，若水位低于b点，则CB7555的2脚输入电位低于

，使3脚输出高电平，继电器J通电，抽水机M启动开始注水；水位上升至a点时，6脚输入电位高于

，使3脚输出低电平，继电器J断电，抽水机M停转不再注水。当用于排水时，应使水池水位不高于a点。请根据描述和电路图完成下列任务。

CB7555电路输入输出逻辑关系表
输入		输出
2脚	6脚	3脚
<	<	高电平
>	<	保持
>	>	低电平

（1）电路图甲中继电器J的触点类型是（从“①常开触点；②常闭触点；③转换触点”中选择合适的选项，将序号填入横线处）。
（2）根据控制要求分析电路，选择器开关K的作用是（从“①注水控制时拨至A端，排水控制时拨至B端；②注水控制时拨至B端，排水控制时拨至A端”中选择合适的选项，将序号填入横线处）。
（3）当用于排水控制时，若水池水位低于b点，CB7555引脚3的输出电平为（从“①高电平；②低电平；③保持”中选择合适的选项，将序号填入横线处）。

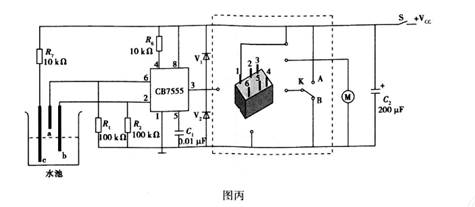

（4）如图乙所示为小明所采用的直流继电器的底部引脚图，请你根据功能要求选择合适端子并完成虚线框内（图丙）电路部分的连接。
（5）小明搭建好电路，在测试中发现：用于水池注水控制时工作正常，但是用于排水控制时，继电器始终不工作。下列原因中可能造成该现象的是（在“①CB7555集成电路2脚和6脚接反；②选择器开关K的A端虚焊；③二极管V₂正负极接反；④继电器1脚和6脚短接”中选择合适的选项，将序号填入横线处）。
