在“研究电磁感应现象”的实验中，首先要按图甲接线，以查明电流表指针的偏转方向与电流方向之间的关系；然后按图乙将电流表与线圈B连成一个闭合电路，将线圈A、电池、滑动变阻器和开关串联成另一个闭合电路．

（1）在图甲中，当闭合S时，观察到电流表指针向左偏（不通电时指针停在正中央）．在图乙中：（填“是”、或“否”）
（2） S闭合后，将螺线管A插入螺线管B的过程中，电流表的指针偏转．
（3）线圈A放在B中不动，将滑动变阻器的滑片向右滑动时，电流表指针偏转．
（4）线圈A放在B中不动，突然切断开关S时，电流表指针偏转．

一矩形线圈在匀强磁场中匀速转动，当线圈通过中性面时（）

A . 线圈平面与磁感线方向垂直 B . 通过线圈的磁通量达到最大值 C . 通过线圈的磁通量变化率达到最大值 D . 线圈中的电动势为零

为寻找“磁生电”现象，英国物理学家法拉第在1831年把两个线圈绕在同一个软铁环上(如图所示)，一个线圈A连接电池E和开关K，另一个线圈B闭合，并在其中一段直导线正下方放置一小磁针.闭合开关K前，小磁针静止且与直导线平行.当闭合开关K后，从上往下看（）

A . 小磁针沿顺时针方向偏转了一下，最终复原 B . 小磁针沿逆时针方向偏转了一下，最终复原 C . 小磁针沿顺时针方向偏转了一下，并一直保持这种偏转状态 D . 小磁针沿逆时针方向偏转了一下，并一直保持这种偏转状态

关于感应电动势和感应电流,下列说法中正确的是（）

A . 只有当电路闭合, 且穿过电路的磁通量变化时，电路中才有感应电动势 B . 只要穿过闭合电路中的磁通量不为零，闭合电路中就一定有感应电流发生 C . 不管电路是否闭合，只要穿过电路的磁通量变化，电路中就有感应电动势 D . 不管电路是否闭合，只要穿过电路的磁通量变化，电路中就有感应电流

如图，直角三角形金属框abc放置在匀强磁场中，磁感应强度大小为B，方向平行于ab边向上。当金属框绕ab边以角速度ω逆时针转动时，a、b、c三点的电势分别为φ_a、φ_b、φ_c。已知bc边的长度为l，下列判断中正确的是（）

A . φ_a<φ_c ，金属框中无电流 B . φ_b>φ_c ，金属框中电流方向沿a→b→c→a C . $\text{[math]}$ ,金属框中无电流 D . $\text{[math]}$ ，金属框中电流方向沿a→b→c→a

如图所示，MN和PQ为两个光滑的电阻不计的水平金属导轨，变压器为理想变压器。今在水平导轨部分加一竖直向上的匀强磁场，则以下说法正确的是( )

A . 若ab棒匀速运动，则I_R≠0，I_L=0，I_C=0 B . 若ab棒匀速运动，则I_R=0，I_L=0，I_C≠0 C . 若ab棒做匀加速运动，则I_R≠0，I_L≠0，I_C=0 D . 若ab棒固定，磁场按 $\text{[math]}$ 的规律变化，则I_R≠0，I_L≠0，I_C=0

关于感应电动势，下列说法中正确的是（）。

A . 穿过线圈的磁通量变化越大，线圈中产生的感应电动势也一定越大 B . 穿过线圈的磁通量越大，产生的感应电动势也一定越大 C . 穿过线圈的磁通量变化越快，线圈中产生的感应电动势也越大 D . 线圈放在磁场越强的位置，产生的感应电动势也一定越大

如图所示，一个矩形线框从匀强磁场的上方自由落下，进入匀强磁场中，然后再从磁场中穿出．已知匀强磁场区域的宽度L大于线框的高度h，那么下列说法中正确的是（）

图片_x0020_511869601

A . 线框只在进入和穿出磁场的过程中，才有感应电流产生 B . 线框从进入到穿出磁场的整个过程中，都有感应电流产生 C . 线框在进入和穿出磁场的过程中，都是机械能转变成电能 D . 整个线框都在磁场中运动时，有机械能转变成内能

5．如图所示，矩形线框在匀强磁场中做的各种运动中，能够产生感应电流的是(　　)

A .

B .

C .

D .

关于感应电动势，下列说法中正确的是( )

A . 穿过线圈的磁通量变化越快，感应电动势越大 B . 穿过线圈的磁通量的变化量越大，感应电动势越大 C . 穿过线圈的磁通量越大，感应电动势就越大 D . 若某时刻穿过线圈的磁通量为零，则该时刻感应电动势一定为零

如图所示，在垂直于纸面足够大范围内的匀强磁场中，有一个矩形线圈 abcd，线圈平面与磁场垂直，O₁O₂是线圈的对称轴。应使线圈怎样运动才能使其中产生感应电流（）

图片_x0020_100002

A . 向左或向右平动 B . 向上或向下平动 C . 垂直于纸面向里平动 D . 绕 O₁O₂ 转动

如图所示，正方形线圈abcd放在匀强磁场中，下列能使线圈中产生感应电流的是（）

图片_x0020_100013

A . 在磁场中向上平动 B . 向纸外平动 C . 以ad边为轴，向纸外转动 D . 以中心O为轴，在纸面内转动

如图所示，A、B都是很轻的铝环，分别吊在绝缘细杆的两端，杆可绕竖直轴在水平面内转动，环A是闭合的，环B是断开的。若用磁铁分别靠近这两个圆环，则下列说法正确的是（）

图片_x0020_100008

A . 图中磁铁N极接近A环时，A环的磁通量增加，A环被排斥 B . 图中磁铁N极远离A环时，A环的磁通量减少，A环中产生顺时针方向电流 C . 图中磁铁N极接近B环时，B环的磁通量增加，B环被吸引 D . 图中磁铁N极远离B环时，B环的磁通量减少，B环中产生顺时针方向电流

如图，两根相互平行的金属导轨水平放置于如图所示的匀强磁场中，与导轨接触良好的导体棒AB和CD可以在导轨上自由滑动，当AB在外力F作用下向右运动时，下列说法正确的（）

图片_x0020_100008

A . 导体棒CD内有电流通过，方向是D→C B . 导体棒CD内有电流通过，方向是C→D C . 磁场对导体棒CD的作用力向左 D . 磁场对导体棒CD的作用力向右

如图所示，矩形线圈abcd的面积为S，匝数为N，线圈电阻为R，在匀强磁场中可以分别绕垂直于磁场方向的轴P₁和P₂以相同的角速度ω匀速转动（P₁与ab边重合，P₂过ad边的中点），从线圈平面与磁场方向平行时开始计时，线圈转过90°的过程中，绕P₁及P₂轴转动产生的交变电流的大小、通过线圈的电荷量及线圈中产生的热量分别为I₁、q₁、Q₁及I₂、q₂、Q₂ ，则下列判断正确的是（）

A . 线圈绕P₁和P₂轴转动时电流的方向相同，都是a→b→c→d→a B . q₁>q₂ C . I₁=I₂ D . Q₁<Q₂

如图所示，条形磁铁位于固定的半圆光滑轨道的圆心位置，轨道半径为R。一质量为m的金属球从半圆轨道的一端沿半圆轨道由静止下滑。重力加速度大小为g。下列说法正确的是（　　）

A . 金属球会运动到半圆轨道的另一端 B . 由于金属球没有形成闭合电路，所以金属球中不会产生感应电流 C . 金属球受到的安培力做负功 D . 系统产生的总热量为mgR

手摇发电机产生的正弦交流电经变压器给灯泡L供电，其电路如图所示，当线圈以角速度 $\text{[math]}$ 匀速转动时，电压表示数为 $\text{[math]}$ ，灯泡正常发光。已知发电机线圈的电阻为 $\text{[math]}$ ，灯泡正常发光时的电阻为 $\text{[math]}$ ，其他电阻可忽略，变压器原线圈与副线圈的匝数比为 $\text{[math]}$ ，变压器可视为理想变压器。则（）

A . 转动一个周期，通过线圈横截面的电荷量为 $\text{[math]}$ B . 减小转速，交流电的频率变小，灯泡仍能正常发光 C . 若仅在负载再并联一个相同的灯泡，则灯泡L的亮度不变 D . 副线圈输出电压的有效值为 $\text{[math]}$

如图甲所示，在磁感应强度为B的匀强磁场中，有一匝数为n、面积为S、总电阻为r的矩形线圈 $\text{[math]}$ 绕轴 $\text{[math]}$ 以角速度 $\text{[math]}$ 匀速转动，矩形线圈在转动中可以保持和外电路电阻R形成闭合电路，回路中接有一理想交流电流表。图乙是线圈转动过程中产生的感应电动势e随时间t变化的图像，则下列说法中正确的是（）

A . 电流表的示数为 $\text{[math]}$ B . 从 $\text{[math]}$ 到 $\text{[math]}$ 这段时间通过电阻R的电荷量为 $\text{[math]}$ C . $\text{[math]}$ 时刻穿过线圈的磁通量变化率为 $\text{[math]}$ D . 从 $\text{[math]}$ 到 $\text{[math]}$ 这段时间穿过线圈的磁通量变化量为零

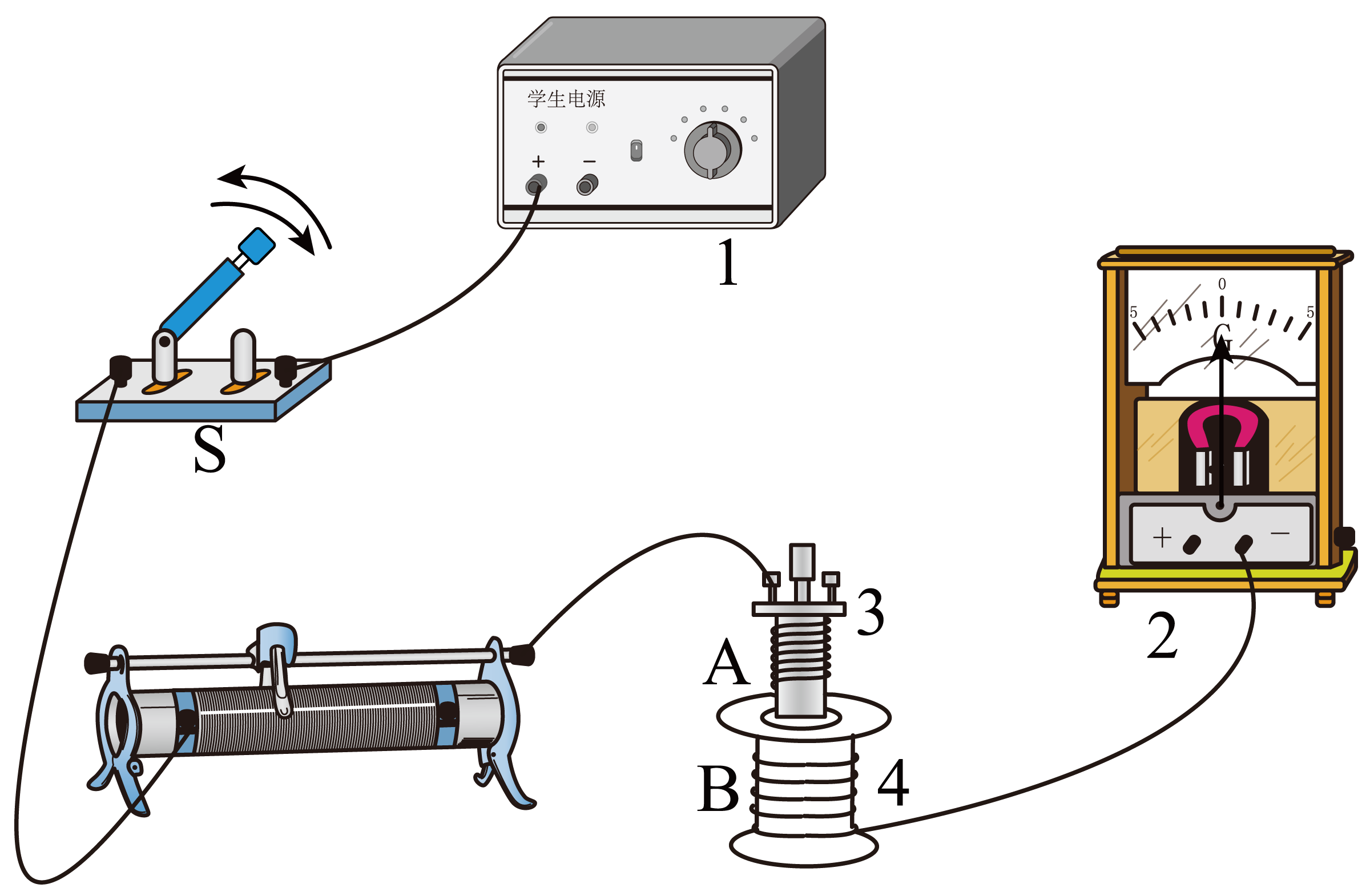

实验：探究感应电流产生的条件：如图所示，将小螺线管A插入大螺线管B中不动：

（1）请把接线柱1、2、3、4完成实验连线；
（2）当开关S闭合或断开时，电流表中电流通过；若开关S一直闭合，当改变滑动变阻器的阻值时，电流表中电流通过（均选填“有”或“无”）；若开关S闭合时电流表指针向右偏转，则开关S闭合后，将滑动变阻器的滑动触头向右滑动时，电流表指针向偏转（选填“左”或“右”）；
（3）开关S闭合，当改变滑动变阻器的阻值越快时，电流表指针偏转角度越（选填“大”或“小”）。

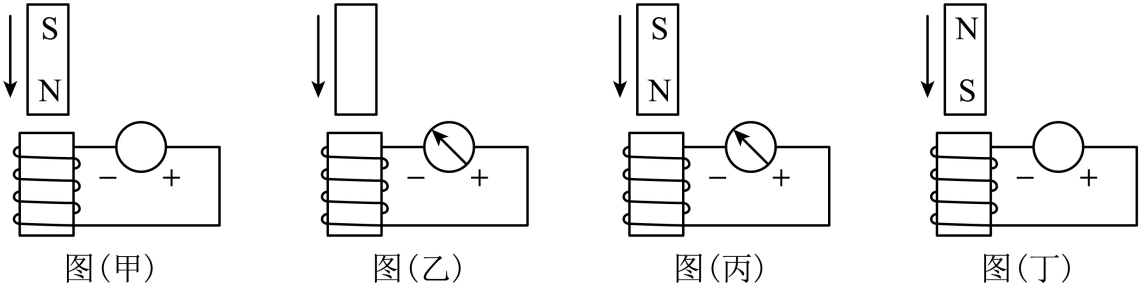

一灵敏电流计，当电流从它的正接线柱流入时，指针向正接线柱一侧偏转。现把它与一个线圈串联，将磁铁从线圈上方插入或拔出，如图所示。请完成下列填空：

（1）图（甲）中灵敏电流计指针的偏转方向为；（填“偏向正极”或“偏向负极”）
（2）图（乙）中磁铁下方的极性是；（填“N极”或“S极”）
（3）图（丙）中磁铁的运动方向是；（填“向上”或“向下”）
（4）图（丁）中线圈从上向下看的电流方向是。（填“顺时针”或“逆时针”）
