楞次定律 知识点题库

图中M和N是两条在同一水平面内又互相平行的光滑金属导轨，ef和cd为两根金属棒，整个装置放在匀强磁场中，如果ef在外力作用下沿导轨向左运动，则通过cd的电流方向以及cd的运动方向是（   ）

很多相同的绝缘铜圆环沿竖直方向叠放，形成一很长的竖直圆筒．一条形磁铁沿圆筒的中心轴竖直放置，其下端与圆筒上端开口平齐．让条形磁铁从静止开始下落．条形磁铁在圆筒中的运动加速度（　　）

如图所示，矩形线框abcd位于通电直导线附近，且开始时与导线在同一平面，线框的两个边与导线平行．欲使线框中产生感应电流，下面做法可行的是（   ）

如图所示，长直导线MN中通有竖直向上的电流I，其附近有一个矩形线圈ABCD，线圈与导线始终在同一个平面内。则下列说法中正确的是（   ）

如图所示，通电导线cd右侧有一个金属框与导线cd在同一平面内，金属棒ab放在框架上，若ab受到向左的磁场力，则cd中电流的变化情况是(   )

如图，等边三角形OPQ区域内存在垂直纸面向外的匀强磁场．用粗细均匀的导线绕制的等边三角形导线框abc位于纸面内，其bc边与磁场边界PQ平行，d、e分别为ab、ac的中点．导线框沿垂直于bc的方向向上匀速穿过磁场区域，依次经过图中I、Ⅱ、Ⅲ位置．已知三角形OPQ的边长是三角形abc的 倍，I位置时a点与O点重合，Ⅱ位置时d点、e点分别在OP、OQ上，Ⅲ位置时d点、e点在PQ上．则（   ）

如图所示，在一固定水平放置的闭合导体圆环正上方，有一条形磁铁从静止开始下落，下落过程中始终保持竖直方向，起始高度为h，最后落在水平地面上。若不计空气阻力，重力加速度取g，下列说法中正确的是（   ）

如图示装置是某同学探究感应电流产生条件的实验装置。在电路正常接通并稳定后，他发现：当电键断开时，电流表的指针向右偏转。则能使电流表指针向左偏转的操作是（   ）

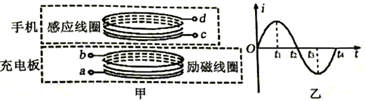

近年来，手机无线充电功能越来越广泛的在汽车配置中出现，该技术为人们提供了很大便利性。如图甲为充电原理示意图。充电板接交流电源，对充电板供电，充电板内的励磁线圈可产生交变磁场，从而使手机内的感应线圈产生感应电流。当充电板内的励磁线圈通入如图乙所示的交变电流时（电流由a流入时方向为正），下列说法正确的是（   ）

两虚线之间存在如图所示方向的匀强磁场，磁感应强度大小为B。由同一规格的导线制成边长为a的正方形导线框POMN，电阻为R。线框沿与磁场边界成45°角的方向进入磁场，速度大小为v。当导线框运动到图示位置时（   ）

如图所示，光滑水平面上存在有界匀强磁场，磁感应强度为B，质量为m、边长为a的正方形线框ABCD斜向穿进磁场，当AC刚进入磁场时速度为v，方向与磁场边界成 角，若线框的总电阻为R，则（   ）

如图所示，匀强磁场区域Ⅰ和Ⅱ中磁场的磁感应强度大小均为0.5T、方向均垂直纸面向里，磁场区域Ⅰ的右边界与磁场区域Ⅱ的左边界相距0.1m。一边长为0.2m的正方形导线框abcd由粗细均匀的电阻丝围成，总电阻为0.4Ω。现使线框以大小为2m/s的速度在纸面内从实线所示位置（cd边与磁场区域Ⅰ的右边界重合）垂直磁场区域边界匀速运动到虚线所示位置（ab边与磁场区域Ⅱ的左边界重合），则下列四幅图像中，能正确反映上述过程中线框上d、c两点间的电势差U随时间t变化规律的是（   ）

如图所示，螺线管的导线两端与两垂直于纸面的平行金属板相接，一个带负电的小球用丝线悬挂在两金属板间，并处于静止状态，若条形磁铁突然插入线圈时，小球的运动情况是（　　）

如图，无限长水平直导线中通有向左的恒定电流I，导线正上方沿竖直方向有一绝缘细线悬挂着一正方形线框。线框中通有沿逆时针方向的恒定电流I，线框平面保持竖直，线框的边长为L，线框下边与直导线平行，且到直导线的距离也为L。已知在长直导线的磁场中距长直导线r处的磁感应强度大小为B＝k （k为常量），线框的质量为m，则剪断细线的瞬间，线框的加速度为（重力加速度为g）（   ）

如图为 振荡电路在 时刻的状态，该时刻电容器放电刚结束，已知线圈的自感系数为 ，电容器的电容为 ，下列说法正确的是（　　）

如图所示，光滑的平行长导轨水平放置，导体棒 静止在导轨上，与导轨垂直且接触良好，电容 足够大，原来不带电；现使导体棒沿导轨向右运动，初速度为 ，设导体棒的速度为 、动能为 、两端的电压为 ，电容器上的电荷量为 。下列图像中正确的是（   ）

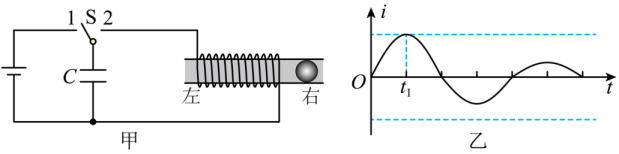

利用电磁感应驱动的电磁炮，原理示意图如图甲所示，高压直流电源电动势为E，大电容器的电容为C。套在中空的塑料管上，管内光滑，将直径略小于管的内径的金属小球静置于管内线圈右侧。首先将开关S接1，使电容器完全充电，然后将S转接2，此后电容器放电，通过线圈的电流随时间的变化规律如图乙所示，金属小球在的时间内被加速发射出去（时刻刚好运动到右侧管口）。下列关于该电磁炮的说法正确的是（   ）

如图（a）所示，导体棒甲、导轨、硬金属环乙构成闭合回路，硬金属环丙放在乙的正中央，导棒甲在匀强磁场中向右做加速运动；把导棒甲和磁场去掉，如图（b）所示在导轨的两端加上电源，下列说法正确的是（   ）

如图所示，通电螺线管左端外侧和内部分别静止悬吊导体环a和b，环c套在螺线管正中间，并与螺线管共轴。当滑动变阻器R的滑动触头向右滑动时，下列说法正确的是（   ）

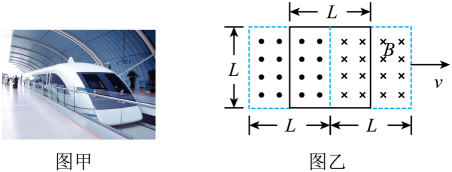

磁悬浮列车是高速低耗交通工具，如图甲所示，它的驱动系统简化为如图乙所示的物理模型。固定在列车底部的正方形金属线框的边长为L，匝数为N，总电阻为R；水平面内平行长直导轨间存在磁感应强度均为B、方向交互相反，边长均为L的正方形组合匀强磁场。当磁场以速度v匀速向右移动时，可驱动停在轨道上的列车，则（   ）
