电磁感应现象知识点题库

如图所示，矩形闭合金属框abcd的平面与匀强磁场垂直，若ab边受竖直向上的磁场力的作用，则可知线框的运动情况是（）

A . 向左平动进入磁场 B . 向右平动退出磁场 C . 沿竖直方向向上平动 D . 沿竖直方向向下平动

下列说法中正确的是（）

A . 只要穿过闭合回路有磁通量，闭合电路中就一定会产生感应电流 B . 闭合回路在磁场中做切割磁感线运动时，闭合电路中就一定会产生感应电流 C . 导体垂直切割磁感线运动时，导体内一定能产生感应电流 D . 闭合线圈放在变化的磁场中，线圈中可能没有感应电流

如图所示,下列情况下线圈中不能产生感应电流的是　　（　　）

A . I增加 B . 线圈向右平动 C . 线圈向下平动 D . 线圈向左平动

如图，竖直长直导线通以恒定电流I ，闭合线圈abcd与直导线在同一平面内，导致圈内磁通量发生变化的线圈运动是（　　）

A . 水平向右平移 B . 竖直向下平移 C . 竖直向上平移 D . 以竖直长直导线为轴转动

我们可以通过以下实验，来探究产生感应电流的条件．

①给岀的实物图中，请用笔画线代替导线补全实验电路；

②接好电路，合上开关瞬间，电流表指针（填“偏转”或“不偏转”）；

③电路稳定后，电流表指针（填“偏转”或“不偏转”）；迅速移动滑动变阻器的滑片，电流表指针（填“偏转”或“不偏转”）；

④假设在开关闭合的瞬间，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，灵敏电流计的发生偏转，产生这的原因是.

法拉第圆盘发电机的示意图如图所示．铜圆盘安装在竖直的铜轴上，两铜片P、Q分别于圆盘的边缘和铜轴接触，圆盘处于方向竖直向上的匀强磁场B中，圆盘旋转时，关于流过电阻R的电流，下列说法正确的是（）

A . 若圆盘转动的角速度恒定，则电流大小恒定 B . 若从上往下看，圆盘顺时针转动，则电流沿a到b的方向流动 C . 若圆盘转动方向不变，角速度大小发生变化，则电流方向可能发生变化 D . 若圆盘转动的角速度变为原来的2倍，则电流在R上的热功率也变为原来的2倍

闭合电路的一部分导线ab处于匀强磁场中，若导线分别按照下图中各情况在纸面内运动，能在电路中产生感应电流的情形是（）

A . 都会产生感应电流 B . 都不会产生感应电流 C . 甲、乙不会产生感应电流，丙、丁会产生感应电流 D . 甲、丙会产生感应电流，乙、丁不会产生感应电流

如图所示，L是一电阻可以忽略不计的电感线圈，a、b为L上的左右两个端点，A、B、C为完全相同的三个灯泡，原来开关S是闭合的，三个灯泡均在发光，某时刻将开关S断开，则a点的电势b点（填“高于”、“低于”或“等于”），B、C两灯发生的现象为．

如图所示，螺线管采用双线绕法．条形磁铁从上方插入的过程，关于电阻R上产生的感应电电流说法正确的是（　　）

A . 感应电流的方向a流向b B . 感应电流的方向b流向a C . 没有感应电流产生 D . 有感应电流产生，但方向无法确定

如图所示，两个线圈套在同一个铁芯上，线圈的绕向如图甲所示，左线圈连着正方形线框abcd，线框所在区域存在变化的磁场，取垂直纸面向里为正，磁感应强度随时间变化如图乙所示，不计线框以外的感生电场，右侧线圈连接一定值电阻R，下列说法中正确的是（　　）

A . t₁时刻ab边中电流方向由a→b，e点电势高于f点 B . 设t₁、t₃时刻ab边中电流大小分别为i₁、i₃ ，则有i₁＜i₃ ， e点与f点电势相等 C . t₂～t₄时间内通过ab边电量为0，定值电阻R中无电流 D . t₅时刻ab边中电流方向由a→b，f点电势高于e点

演示地磁场存在的实验装置 $\text{[math]}$ 由环形线圈，微电流传感器，DIS等组成 $\text{[math]}$ 如图所示 $\text{[math]}$ 首先将线圈竖直放置，以竖直方向为轴转动，屏幕上的电流指针 $\text{[math]}$ 填：“有”或“无” $\text{[math]}$ 偏转；然后仍将线圈竖直放置，使其平面与东西向平行，并从东向西移动，电流指针 $\text{[math]}$ 填：“有”或“无” $\text{[math]}$ 偏转；最后将线圈水平放置，使其从东向西移动，电流指针 $\text{[math]}$ 填：“有”或“无” $\text{[math]}$ 偏转．

如图所示，光滑导轨MN水平放置，两根导体棒平行放于导轨上，形成一个闭合回路，当一条形磁铁下落穿出导轨平面的过程中，导体P、Q运动情况是（）

A . P、Q互相靠扰 B . P、Q互相远离 C . P、Q均静止 D . 因磁铁下落的极性未知，无法判断

如图是电磁驱动的原理图，把一个闭合线圈放在蹄形磁铁的两个磁极间，蹄形磁铁和闭合线圈都可以绕OO′轴转动。当转动蹄形磁铁时（）

A . 线圈将不动 B . 线圈将跟随磁铁一起转动 C . 线圈将向与磁铁相反的方向转动 D . 磁铁的磁极未知，无法判断线圈是否转动

闭合线圈放在磁场中，磁场方向垂直于线圈平面，因磁场变化而发生电磁感应现象，则( )

A . 穿过线圈的磁通量越大，产生的感应电动势越大 B . 穿过线圈的磁通量变化量越大，产生的感应电动势越大 C . 穿过线圈的磁通量变化率越大，产生的感应电动势越大 D . 穿过线圈的磁感线条数越多，产生的感应电动势越大

下列有关电磁感应的说法正确的是（）

A . 法拉第发现了电磁感应现象并且分析指出了法拉第电磁感应定律 B . 闭合电路在磁场中做切割磁感线运动，电路中不一定会产生感应电流 C . 线圈中磁通量变化越大，线圈中产生的感应电动势一定越大 D . 涡流的形成不遵循法拉第电磁感应定律

用如图所示的实验装置研究电磁感应现象，下列说法中正确的是（）

A . 当把磁铁N极向下插入线圈时，电流表指针不发生偏转 B . 当把磁铁S极从线圈中拔出时，电流表指针不发生偏转 C . 保持磁铁在线圈中相对静止时，电流表指针不发生偏转 D . 若磁铁和线圈一起以同一速度向上运动，电流表指针发生偏转

如图所示电路中，L为一电感线圈，两支路电阻相等，则( )

A . 闭合开关S时，稳定前电流表A₁的示数大于电流表A₂的示数 B . 闭合开关S时，稳定前电流表A₁的示数小于电流表A₂的示数 C . 断开开关S时，稳定前电流表A₁的示数小于电流表A₂的示数 D . 断开开关S时，稳定前电流表A₁的示数等于电流表A₂的示数

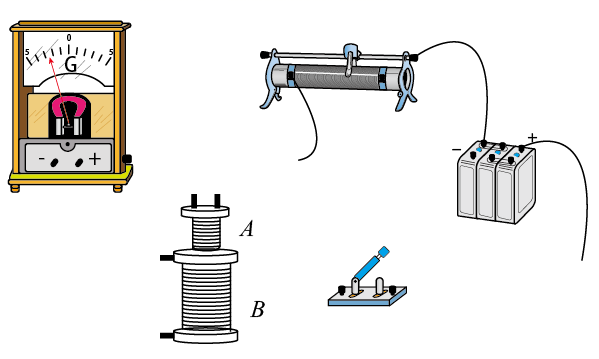

（1）在“研究电磁感应现象”的实验中：为了研究感应电流的方向，图中滑动变阻器和电源的连线已经画出，请将图中实物连成实验所需电路图．
（2）连接好实验线路后，闭合开关，发现电流计的指针向右偏，则在闭合开关后，把螺线管A插入螺线管B的过程中，电流表的指针将向偏转（填“向左”“向右”或“不”）；
（3）闭合开关后，线圈A放在B中不动，在滑动变阻器的滑片P向右滑动的过程中，电流表指针将向偏转（填“向左”“向右”或“不”）；
（4）闭合开关后，线圈A放在B中不动，在突然断开S时，B线圈中产生的感应电流方向与A线圈中的电流方向（填“相同”或“相反”或“无电流”）．

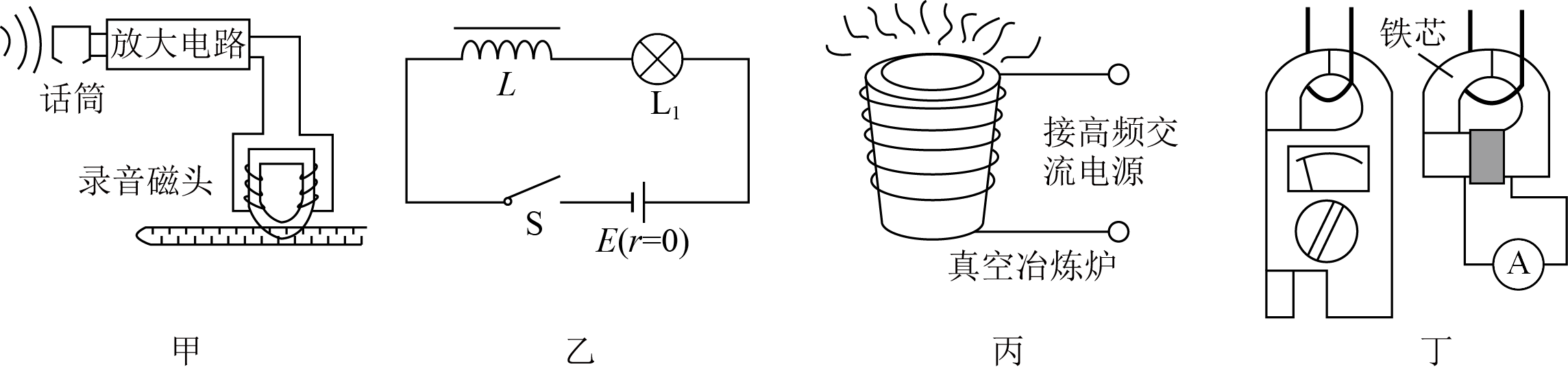

电磁学的成就极大地推动了人类社会的进步。下列说法正确的是（）

A . 甲图中，这是录音机的录音电路原理图，当录音机录音时，由于话筒的声电转换，线圈中变化的电流在磁头缝隙处产生变化的磁场 B . 乙图电路中，开关断开瞬间，灯泡会突然闪亮一下，并在开关处产生电火花 C . 丙图中，在真空冶炼炉中，可以利用高频电流产生的涡流冶炼出高质量的合金 D . 丁图中，钳形电流表是利用电磁感应原理制成的，它的优点是不需要切断导线，就可以方便地测出通过导线中交变电流的大小

用图示电路“探究影响感应电流方向的因素”。A、B为绕在同一铁环上的两个线圈，闭合开关瞬间，发现电流表的指针向左偏转了一下。则闭合开关稳定后（）

A . 指针依然保持左偏 B . 将滑动变阻器的滑片向右加速滑动，指针会右偏 C . 将滑动变阻器的滑片向右减速滑动，指针会右偏 D . 断开开关瞬间，指针会右偏
