电磁感应现象知识点题库

如图所示，在竖直向下的匀强磁场中，有一闭合导体环，环面与磁场方向垂直，当导体环在磁场中完成下述运动时，可能产生感应电流的是( )

A . 导体环保持水平方位在磁场中向上或向下运动； B . 导体环保持水平方位向左或向右加速平动； C . 导体环以垂直环面，通过环心的轴转动； D . 导体环以一条直径为轴，在磁场中转动。

物理课上，老师做了一个奇妙的“跳环实验”。如图，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后.将一金属套环置于线圈L上，且使铁芯穿过套环。闭合开关S的瞬间，套环立刻跳起。某司学另找来器材再探究此实验。他连接好电路，经重复试验，线圈上的套环均末动。对比老师演示的实验，下列四个选项中,导致套环未动的原因可能是（）

A . 线圈接在了直流电源上 B . 电源电压过高 C . 所选线圈的匝数过多 D . 所用套环的材料与老师的不同

1931年英国物理学家狄拉克从理论上预言：存在只有一个磁极的粒子即“磁单极子”.1982年美国物理学家卡布莱设计了一个寻找磁单极子的实验，仪器的主要部分是一个由超导体组成的线圈，超导体的电阻为零，一个微弱的电动势就可以在超导线圈中引起感应电流，而且这个电流将长期维持下去，并不减弱，他设想，如果一个只有N极的磁单极子从上向下穿过如图所示的超导线圈，那么从上向下看，超导线圈上将出现（）

A . 先是逆时针方向的感应电流，然后是顺时针方向的感应电流 B . 先是顺时针方向的感应电流，然后是逆时针方向的感应电流 C . 顺时针方向持续流动的感应电流 D . 逆时针方向持续流动的感应电流

1820年丹麦物理学家奥斯特发现了电流的磁效应．在奥斯特实验中，将直导线沿南北方向水平放置，指针靠近直导线，下列结论正确的是（　　）

A . 把小磁针放在导线的延长线上，通电后，小磁针会转动 B . 把小磁针平行地放在导线的下方，在导线与小磁针之间放置一块铝板，通电后，小磁针不会转动 C . 把小磁针平行地放在导线的下方，给导线通以恒定电流，然后逐渐增大导线与小磁针之间的距离，小磁针转动的角度（与通电前相比）会逐渐减小 D . 把黄铜针（用黄铜制成的指针）平行地放在导线的下方，通电后，黄铜针会转动

欧姆最早是用小磁针测量电流的，他的具体做法是将一个小磁针处于水平静止状态，在其上方平行于小磁针放置一通电长直导线，已知导线外某磁感应强度与电流成正比，当导线中通有电流时，小磁针会发生偏转，通过小磁针偏转的角度可测量导线中电流．小磁针转动平面的俯视图如图所示．关于这种测量电流的方法，下列叙述正确的是（　　）

A . 导线中电流的大小与小磁针转过的角度成正比 B . 通电后小磁针静止时N极所指的方向是电流产生磁场的方向 C . 若将导线垂直于小磁针放置，则不能完成测量 D . 这种方法只能测量电流的大小，不能测量电流的方向

首先发现电流的磁效应和电磁感应的物理学家分别是（）

A . 安培和法拉第 B . 法拉第和楞次 C . 奥斯特和安培 D . 奥斯特和法拉第

如图所示，螺线管A、滑动变阻器、电源、开关组成电路，螺线管A放在螺线管B内，螺线管B与电流计组成一个闭合电路．

实验过程：

实验操作	有无电流产生
闭合开关的瞬间
闭合开关，A中电流稳定后，改变滑动变阻器接入电路中的阻值
闭合开关，A中电流稳定后，滑动变阻器在电路中的电阻不变
断开开关的瞬间

感应电流产生的条件：穿过闭合电路的发生变化．

如图为“研究电磁感应现象”的实验装置．

（1）将图中所缺导线补接完整．
（2）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后：
A．将原线圈迅速插入副线圈时，灵敏电流计指针将．（填“向左偏转一下”或“向右偏转一下”或“不偏转”）
B．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针．（填“向左偏转一下”或“向右偏转一下”或“不偏转”）

磁悬浮高速列车在我国上海已投入正式运行。如图所示就是磁悬浮的原理，图中A是圆柱形磁铁，B是用高温超导材料制成的超导圆环。将超导圆环B水平放在磁铁A上，它就能在磁力的作用下悬浮在磁铁A的上方空中，则（）

A . 在B放入磁场的过程中，B中将产生感应电流；当稳定后，感应电流消失 B . 在B放入磁场的过程中，B中将产生感应电流；当稳定后，感应电流仍存在 C . 若A的N极朝上，B中感应电流的方向为顺时针方向 D . 若A的N极朝上，B中感应电流的方向为逆时针方向

目前无线电力传输已经比较成熟，如图所示为一种非接触式电源供应系统。这种系统基于电磁感应原理可无线传输电力，两个感应线圈可以放置在左右相邻或上下相对的位置，原理示意图如图所示。利用这一原理，可以实现对手机进行无线充电。下列说法正确的是（）

A . 若A线圈中输入电流，B线圈中就会产生感应电动势 B . 只有A线圈中输入变化的电流，B线圈中才会产生感应电动势 C . A中电流越大，B中感应电动势越大 D . A中电流变化越快，B中感应电动势越大

下列现象中属于电磁感应现象的是（）

A . 通电导体周围产生磁场 B . 电荷在磁场中定向移动形成电流 C . 闭合线圈中因电流变化而产生感应电动势 D . 磁场对感应电流有作用，阻碍导体和磁场相对运动

如图所示，在条形磁铁S极附近悬挂一个圆形线圈，线圈平面与水平磁铁位于同一平面内，当线圈中通以如图所示方向的电流时，线圈将( )

图片_x0020_153064219

A . 向磁铁平移 B . 远离磁铁平移 C . 边转动边向左摆动 D . 边转动边向右摆动

电磁炉是一种利用电磁感应原理将电能转换为热能的厨房电器。如图所示，在电磁炉内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40kHz的高频交流电，高速变化的电流通过炉内线圈时会产生快速变化的磁场，磁场的磁感线穿过位于炉子上方的锅体(导磁又导电材料)底部，随着磁场的高频率变化，锅体内部产生无数的小涡流，使锅体本身自行快速发热，然后再热传导加热器皿内的东西。下列说法中正确的是（）

图片_x0020_100012

A . 可以用理想变压器直接把50/60Hz的交流电直接变成20~40kHz的高频交流电 B . 因为金属器皿要求导磁又导电，所以电阻率太大的铸铁不太适合作为加热器皿 C . 在其它情况都不变时仅使转换后交流电频率变高，则涡流越大，加热功率越大 D . 电磁炉上方无论是否有金属器皿，都会有涡旋电场，因此也可以直接加热食物

如图所示，一根足够长通以图示方向电流的直导线水平放置，直导线的正上方某处有悬点，用绝缘细线悬挂一铜圆环从图示A点由静止释放，在圆环运动到最低点的过程中．下列说法正确的是（）

A . 圆环中感应电流沿逆时针方向 B . 圆环中感应电流沿顺时针方向 C . 圆环所受安培力的方向总是竖直向上 D . 圆环所受安培力的方向总是与圆环的运动方向相反

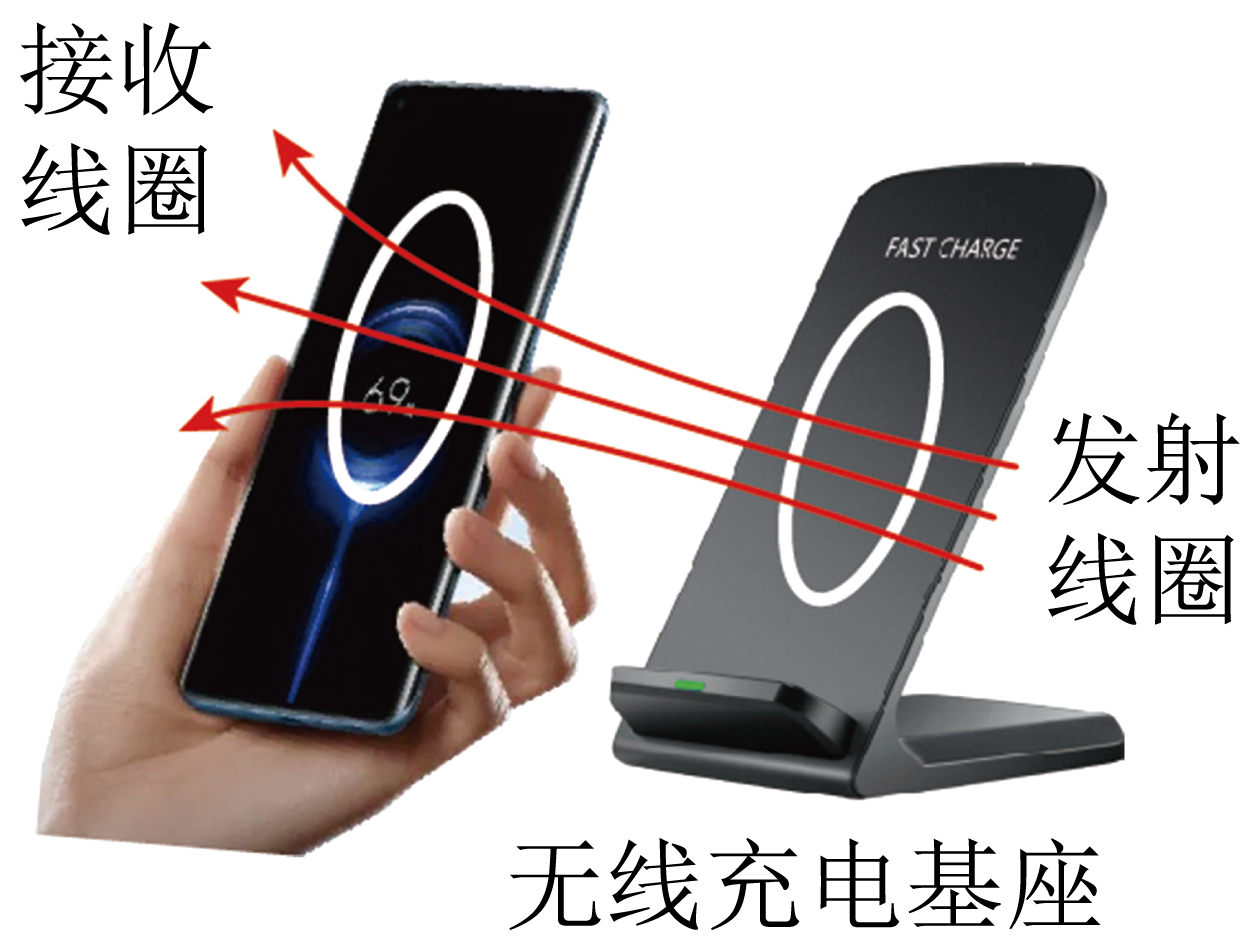

无线充电是近年发展起来的新技术．如图所示，该技术通过交变磁场在发射线圈和接收线圈间传输能量。内置接收线圈的手机可以直接放在无线充电基座上进行充电，下列关于无线充电的说法正确的是（）

A . 在充电过程中没有电能损失 B . 无线充电基座可以用直流电源供电 C . 无线充电基座可以对所有手机进行无线充电 D . 无线充电过程主要利用了电磁感应原理

如图所示，当航天飞机在环绕地球的轨道上飞行时，从中释放一颗卫星，卫星与航天飞机保持相对静止，两者用导电缆绳相连，这种卫星称为绳系卫星，利用它可以进行多种科学实验。现有一颗绳系卫星在地球赤道上空由西往东方向运行。卫星位于航天飞机正上方，它与航天飞机间的距离约20.0km，卫星所在位置的地磁场沿水平方向由南往北约5.0×10^-5T。如果航天飞机和卫星的运行速度是7.0km/s，则∶

（1）缆绳中上下端哪端感应电动势高；
（2）感应电动势的大小为多少。

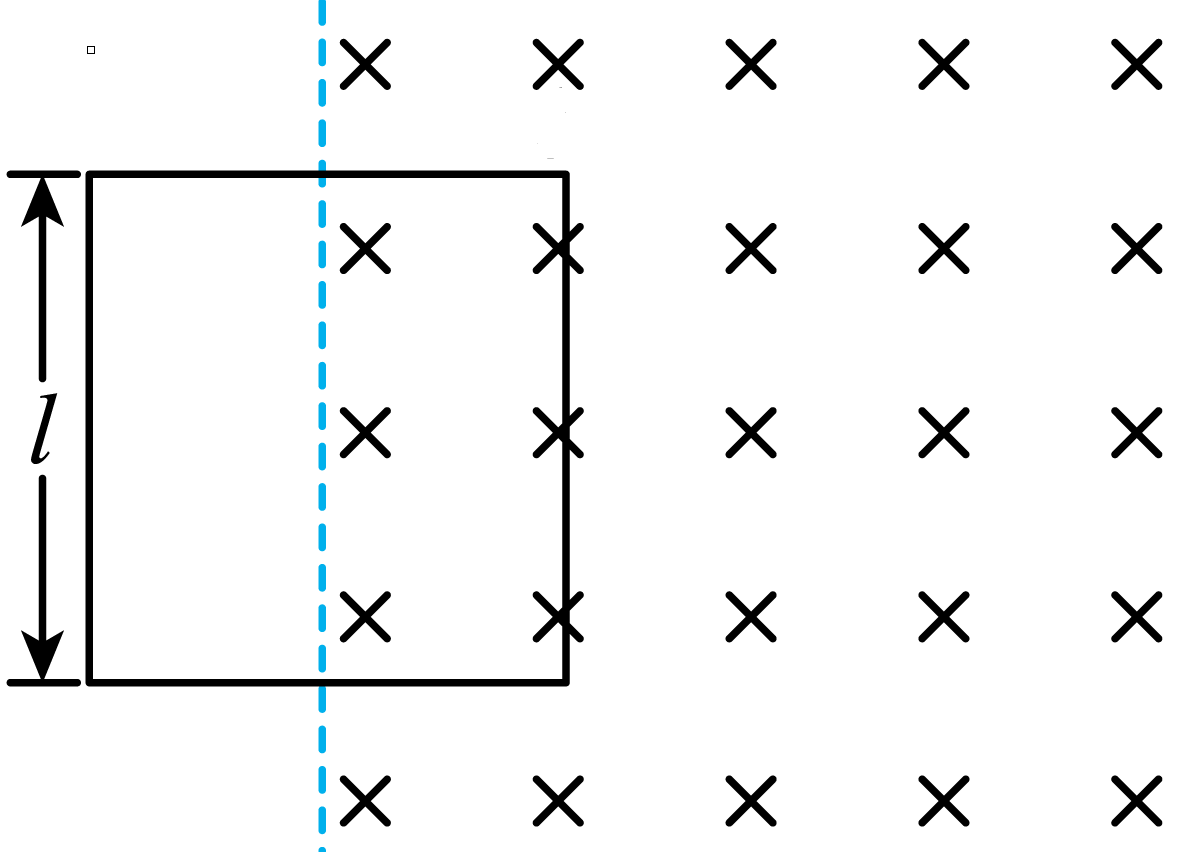

如图，方向垂直纸面向里的匀强磁场，大小随时间的变化率 $\text{[math]}$ ， k为负常量。用电阻率为 $\text{[math]}$ 、横截面积为s的硬导线做成边长为l的正方形线框，让其右半部分在磁场区域并固定于纸面内，则（）

A . 导线中感应电流的大小为 $\text{[math]}$ B . 导线中感应电流的方向为逆时针方向 C . 导线框受到的安培力方向为水平向右 D . 磁场对方框作用力的大小随时间的变化率为 $\text{[math]}$

关于下列四幅图对应的情景，说法正确的是（）

A . 图甲，当驾驶员开车在路上行驶时若遇到打雷闪电应该继续待在车内，避免人遭到雷击 B . 图乙，天宫二号内的宇航员王亚平老师的头发“飞散”是因为头发太轻不受地球的万有引力 C . 图丙为“热中子”核反应堆示意图，其中镉棒的作用是通过调节中子数目来控制热核反应的速度，进而控制核能释放 D . 图丁，用电磁炉煎鸡蛋，如果没有锅，把鸡蛋直接磕在电磁炉面板上也能把鸡蛋煎熟

如图所示，两根长 $\text{[math]}$ 的空心铝管竖直放置，其中乙管有一条竖直的裂缝。某同学把一块圆柱形的强磁体先后从甲、乙两管的上端由静止放入管口，磁体在管中运动的时间为 $\text{[math]}$ 或 $\text{[math]}$ ，最后都从下端穿出。不计磁体与管壁的摩擦。下列判断正确的是（）

A . 磁体在甲管中运动的时间为 $\text{[math]}$ B . 磁体在甲管内下落的过程中，重力势能的减少量大于其克服磁场力的功 C . 磁体在乙管内下落的过程中，乙管中没有产生感应电动势 D . 磁体在乙管内下落的过程中，所受合外力的冲量为0

电子眼在城市道路上随处可见，电子眼在交通管理中的运用，大大减小了交管部门的工作强度。电子眼系统通过路面下埋设的感应线来感知汽车的压力。感应线是一个压电薄膜传感器，压电薄膜在受压时两端产生电压，压力越大电压越高，压力稳定电压稳定，压电薄膜与电容器C和电阻R组成图甲所示的回路，红灯亮时，如果汽车的前、后轮先后经过感应线，回路中会产生两个脉冲电流，如图乙所示，即视为“闯红灯”，电子眼拍照留存。则红灯亮时（）

A . 车轮停在感应线上时，电阻R上有恒定电流 B . 车轮经过感应线的过程中，电容器先充电后放电 C . 增大电阻R值，可以使电容器稳定时的带电量减小 D . 汽车前轮刚越过感应线，又倒回到线内，仍会被电子眼拍照留存
