速度选择器 知识点题库

如图所示,一束质量、速度和电荷量不同的正离子垂直地射入匀强磁场和 匀强电场正交的区域里,结果发现有些离子保持原来的运动方向,有些未发生任何偏转.如果让这些不偏转的离子进入另一匀强磁场中,发现这些离子又分裂成几束,对这些进入另一磁场的离子,可得出结论（  ）

如图是某种静电矿料分选器的原理示意图，带电矿粉经漏斗落入水平匀强电场后，分落在收集板中央的两侧，对矿粉分离的过程，下列表述正确的有（   ）

如图甲所示，在坐标系xOy平面内，y轴的左侧，有一个速度选择器，其中的电场强度为E，磁感应强度为B₀ ， 粒子源不断地释放出沿x轴正方向运动，质量均为m、电量均为+q、速度大小不同的粒子，在y轴的右侧有一匀强磁场、磁感应强度大小恒为B，方向垂直于xOy平面，且随时间做周期性变化（不计其产生的电场对粒子的影响），规定垂直xOy平面向里的磁场方向为正，如图乙所示，在离y轴足够远的地方有一个与y轴平行的荧光屏，假设带电粒子在y轴右侧运动的时间达到磁场的一个变化周期之后，失去电量变成中性粒子（粒子的重力可以忽略不计）．

如图是质谱仪的原理图，若速度相同的同一束粒子沿极板P₁、P₂的轴线射入电磁场区域，由小孔S₀射入右边的偏转磁场B₂中，运动轨迹如图所示，不计粒子重力．下列相关说法中正确的是（   ）

如图所示为一速度选择器，内有一磁感应强度为B，方向垂直纸面向外的匀强磁场，一束粒子流以速度v水平射入，为使粒子流经磁场时不偏转（不计重力），则磁场区域内必须同时存在一个匀强电场，关于这处电场场强大小和方向的说法中，正确的是（   ）

如图是质谱仪的工作原理示意图，电荷量相同的带电粒子被加速电场加速后，进入速度选择器。速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E.平加速电场板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A₁A₂ ， 平板S速度选择器下方有强度为B₀的匀强磁场。下列表述正确的是（  ）

如图所示，a、b是一对平行金属板，分别接到直流电源两极上，右边有一挡板，正中间开有一小孔d，在较大空间范围内存在着匀强磁场，磁感应强度大小为B，方向垂直纸面向里，在a、b两板间还存在着匀强电场E.从两板左侧中点c处射入一束离子(不计重力)，这些离子都沿直线运动到右侧，从d孔射出后分为如图三束，则下列判断正确的是(    )

如图所示是粒子速度选择器的原理图，如果粒子的重力不计。已知速度为v₀的质子流可以从a点沿直线运动到b点，以下说法正确的是（    ）

如图所示，a、b是一对平行金属板，分别接到直流电源两极上，右边有一挡板，正中间开有一小孔d，在较大空间范围内存在着匀强磁场，磁感应强度大小为B，方向垂直纸面向里，在a、b两板间还存在着匀强电场E，从两板左侧中点c处射入一束正离子（不计重力），这些正离子都沿直线运动到右侧，从d孔射出后分成3束，则下列判断正确的是（   ）

英国物理学家阿斯顿因首次制成质谱仪，并用此对同位素进行了研究，而荣获1922年的诺贝尔化学奖。如图所示，P₁、P₂两极板间同时存在相互垂直的电场和磁场，氚核和α粒子都沿直线运动，然后射入同一匀强磁场，最终打在照相底片上的C、D两点，已知氚核的质量约为质子的3倍，带正电荷，电荷量是一个元电荷，α粒子即氦原子核，质量约为质子的4倍，带正电荷，电荷量为元电荷的2倍，氚核、α粒子射出电场时的速度分别为v₁、v₂ ， 不计粒子的重力，则下列说法正确的是（   ）

如图所示为一速度选择器，两极板P、Q之间存在电场强度为E的匀强电场和磁感应强度为B的匀强磁场．一束粒子流（重力不计）以速度v从a沿直线运动到b，则下列说法中正确的是 （  ）

如图所示为速度选择器装置，场强为E的匀强电场与磁感应强度为B的匀强磁场互相垂直。一带电量为＋q，质量为m的粒子（不计重力）以速度v水平向右射入，粒子恰沿直线穿过，则下列说法正确的是（   ）

如图所示，有一混合正离子束先后通过正交的匀强电场、匀强磁场区域Ⅰ和匀强磁场区域Ⅱ，如果正离子束在区域Ⅰ中不偏转，进入区域Ⅱ后偏转半径r相同，则它们一定具有相同的（   ）

如图所示，图中甲部分为速度选择器，不论什么粒子（重力不计）只要以某一速率v₀沿图示方向射入，便可以沿直线穿过。图中乙部分为偏转磁场B₂ ， 今有一带电粒子以速率v₁（v₁≠v₀ ， 方向与v₀相同）射入速度选择器，穿过速度选择器后速率变为v₂ ， 沿图示的轨道飞入偏转磁场B₂。则下述关系式中可能成立的是（   ）

在如图所示的平行板器件中，电场强度E和磁感应强度B相互垂直．一带电粒子(重力不计)从左端以速度v沿虚线射入后做直线运动，则该粒子(   )

如图所示是测量离子比荷的装置示意图。速度选择器两极板水平，板间加上竖直向下的匀强电场和垂直纸面向里的匀强磁场。速度选择器右侧有水平放置的平行板电容器，极板长为l，板间距为 。建立竖直向上的直线坐标系 ，y轴到电容器极板右端的距离为l。离子源S能沿水平方向连续发射一定速度的正离子，调整速度选择器电场的场强为 ，磁场磁感应强度为 ，则离子沿水平虚线穿过速度选择器，后离子从电容器下极板的最左端紧靠极板进入电容器，若电容器内不加电场，则离子运动到O点；若电容器内加上竖直向上的匀强电场E（未知），离子将运动到y轴上某点，测出该点到O点距离y，可得到离子的比荷，不计离子重力及离子间相互作用。

质谱仪的基本构造如图所示。质量为 （待测的）、带电量为 的离子束由静止经加速电场后，进入速度选择器，速度选择器中有相互垂直的电场强度为 的匀强电场和磁感应强度为 的匀强磁场，之后进入磁感应强度为 的匀强磁场区域发生偏转。

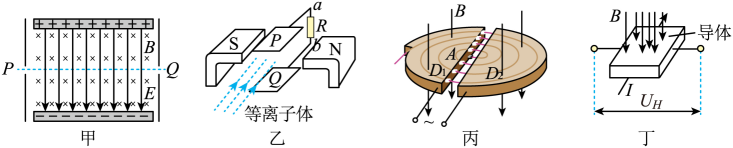

关于下列四幅图的说法正确的是（    ）

如图所示，在两水平金属板构成的器件中存在匀强电场与匀强磁场，电场强度和磁感应强度相互垂直，从点以水平速度进入的不计重力的带电粒子恰好能沿直线运动。下列说法正确的是（   ）

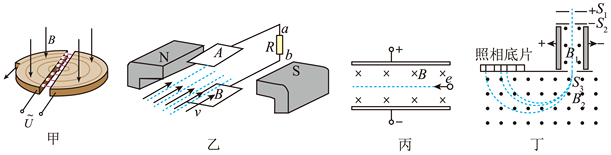

电磁场与现代高科技密切关联，并有重要应用。下列说法正确的是（   ）
