某人用多用电表按正确步骤测量一电阻阻值,指针指示位置如图所示,则该电阻值是.如果要用该多用电表测量一个阻值约200Ω的电阻,为了使测量比较精确,选择开关应选的欧姆挡是

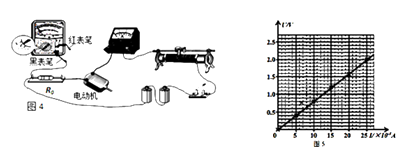

一玩具电动机中导线圈的电阻率,某实验小组的部分实验方案如下

  1. (1) 用螺旋测微器测得导线圈同种规格导线直径d如图1所示,则d=mm;

  2. (2) 用多用电表测量电动机中导线圈的电阻Rx:选择“×1Ω”欧姆挡,并按正确步骤操作后,指针的位置如图2所示(此过程电动机不转动),则Rx=Ω.

  3. (3) 为提高精度,他又用以下仪器再次测量导线圈的电阻Rx:电流表A1(0~3A、约5Ω);滑动变阻器R1(1kΩ);电流表A2(0~30mA、约10Ω);滑动变阻器R2(50Ω);定值电阻R0=60Ω;电源(4V、约1Ω)及开关等,导线若干.

    ①实验小组为使测量过程中电动机不转动而采用了如图3所示的电路图,应选择的电流表是,滑动变阻器是(填写符号)

    ②按照实验要求,多用表已选择“直流电压2.5V”档作为电压表使用,请依据图3将图4实验电路中的仪器连接欠缺的两处补完整

    ③图5是该实验小组测得的数值描绘出的图象,其斜率值表示的是(填选项)

    A、导线圈的电阻;  B、导线圈的电阻与R0阻值之和.

有一量程为0.6A的电流表,内阻为R1 , 今用一个与R1等值的电阻与电流表并联,再与阻值为10Ω的电阻R串联,接入电路后,电流表示数为0.4A.则下述结论中正确的是(   )
A . 电阻R消耗的功率为1.6W B . 电阻R消耗的功率为6.4W C . 电流表内阻为10Ω D . 分流电阻为5Ω
关于多用电表面板上的刻度线,下列说法中正确的是(   )

A . 直流电流刻度线和直流电压刻度线都是均匀的,可共用同一刻度线 B . 电阻刻度线是均匀的,且每一档的测量范围都是从0~∞ C . 交流电压刻度线是均匀的 D . 电阻刻度线上的零欧姆刻度线与直流电流刻度的最大刻度线相对应
如图所示的实验电路。

  1. (1) 为了检测小电珠是否断路,可以将开关 断开,把多用电表选择开关旋转到“×1Ω”档;进行欧姆调零后,将红、黑表笔分别与小电珠两极相接触.若电表指针偏转如图所示,则可判定小电珠 断路(填“有”或“没有”)。
  2. (2) 为了测量小电珠的电流,应将选择开关置于直流电流档,断开开关 ,闭合开关 ,然后将红、黑表笔分别接S2的左、右接线柱。

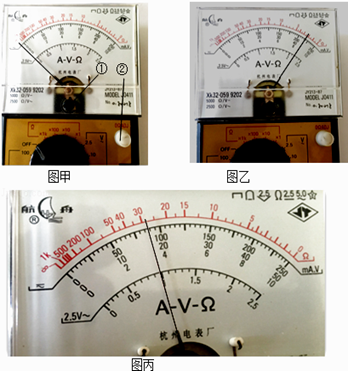

小明同学在某实验中,为了更准确选取电压表和电流表的合适量程,决定先用多用电表测量小灯泡的阻值。

  1. (1) 在使用前发现多用电表指针位置如下图甲所示,该同学应该调节哪个位置(选“①”或者“②”)
  2. (2) 小明使用多用电表欧姆档的“×10”档测量小灯泡电阻阻值,读数如图乙所示,为了更准确地进行测量,小明应该旋转开关至欧姆档(填“×100”档或“×1”档),两表笔短接并调节(选“①”或者“②”)
  3. (3) 按正确步骤测量时,指针指在如图丙位置,则小灯泡阻值的测量值为Ω

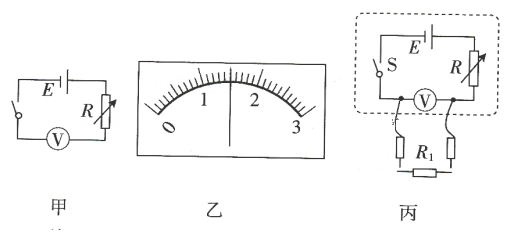

某同学为了将一量程为3V的电压表改装成可测量电阻的仪表——欧姆表。
  1. (1) 先用如图甲所示电路测量该电压表的内阻,图中电源内阻可忽略不计,闭合开关,将电阻箱阻值调到 时,电压表恰好满偏;将电阻箱阻值调到 时,电压表指针指在如图乙所示位置,则电压表的读数为V。由以上数据可得电压表的内阻 =

  2. (2) 将图甲的电路稍作改变,在电压表两端接上两个表笔,就改装成了一个可测量电阻的简易欧姆表,如图丙所示,为将表盘的电压刻度转换为电阻刻度,进行了如下操作:闭合开关,将两表笔断开,调节电阻箱,使指针指在“3.0V”处,此处刻度应标阻值为(选填“0”或“ ”);再保持电阻箱阻值不变,在两表笔间接不同阻值的已知电阻,找出对应的电压刻度,则“1V”处对应的电阻刻度为
  3. (3) 若该欧姆表使用一段时间后,电池内阻不能忽略且变大,电动势不变,但将两表笔断开时调节电阻箱,指针仍能满偏,按正确使用方法再进行测量,其测量结果将_______。
    A . 偏大 B . 偏小 C . 不变 D . 无法确定
在练习使用多用电表的实验中,请完成下列问题:

  1. (1) 用多用电表测量某元件的电阻,选用“×100”倍率的电阻挡测量,发现多用电表指针偏转角度过小,换相邻的倍率的电阻挡,并欧姆调零后,再次进行测量,多用电表的指针如图甲所示,测量结果为Ω;
  2. (2) 某同学找发光二极管的负极的具体操作为:将多用电表选择开关旋到电阻挡的“×1”挡,经过欧姆调零之后,他把红表笔接在二极管的短管脚上,把黑表笔接在二极管的长管脚上,发现二极管导通发光,然后他将两表笔的位置互换以后,发现二极管不发光,这说明二极管的负极是(填“长管脚”或“短管脚”)所连接的一极;
  3. (3) 多用电表中大量程的电流表和电压表是由表头改装而来的,现将满偏电流为100 的表头改装为大量程的电流表后,再改装为两个量程的电压表,如图乙所示,已知表头上标记的内阻为900Ω,图中虚线框内是电压表的改装电路,利用 和表头构成1mA量程的电流表,则定值电阻的阻值 = ,然后再将其改装为两个量程的电压表,若 则使用 两个接线柱时,电压表的量程为V;使用 两个接线柱时,电压表的量程为V.

  1. (1) 如图所示是一个欧姆表的外部构造示意图,其正、负插孔内分别插有红、黑表笔,则虚线内的电路图可以是图中的图片_x0020_1915704334

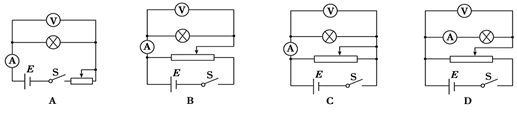

  2. (2) 实验室常用来描绘小灯泡伏安特性曲线的实验电路是

    图片_x0020_1518176945

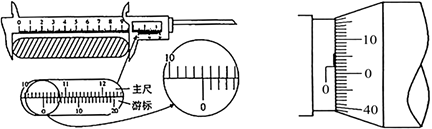

  3. (3) 如图所示,游标卡尺的读数为mm,螺旋测微器的读数为mm.

    图片_x0020_124590034

  4. (4) 在测定电池的电动势和内阻的实验中,可以采用伏安法、安阻法、伏阻法等多种方法。若电池是水果电池,实验要求尽量减小误差,可以选择如图所示电路进行测定。

    图片_x0020_2017059676

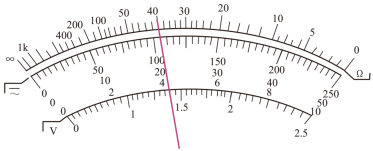

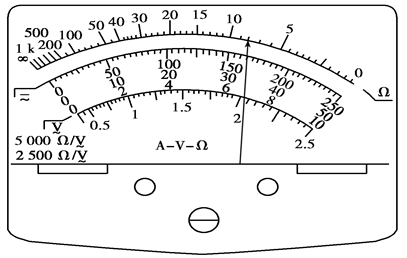

图为一正在测量中的多用电表盘.使用时红表笔插入多用表的正(+)插孔,则:

图片_x0020_100017

  1. (1) 测电压时,电流从表笔流入多用电表;测电阻时,电流从表笔流出多用电表;测电流时,电流从表笔流入多用电表.
  2. (2) 如果是用直流10 V挡测量电压,则读数为 V.
  3. (3) 如果是用“×1”挡测量电阻,则读数为 Ω.
  4. (4) 如果是用直流5 mA挡测量电流,则读数为 mA.

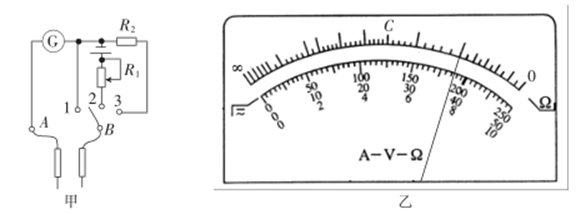

图甲为一个简单的多用电表的电路图,其中电源的电动势E=1.5V、内阻r=1.0Ω,电流表内阻Rg=10Ω、满偏电流Ig=10mA。该多用电表表盘如图乙所示,下排刻度均匀,C为上排刻度线的中间刻度。

  1. (1) 选择开关接“1”,指针指在图乙所示位置时示数为(结果保留三位有效数字)。
  2. (2) 如果选择开关接“3”,图甲中电阻R2=240Ω,则此状态下多用电表为量程的电压表。
  3. (3) 如果选择开关接“2”,该多用电表可用来测电阻,C刻度应标为Ω。
  4. (4) 如果选择开关接“2”,红、黑表笔短接,调节R1的阻值使电表指针刚好满偏,再测量某一电阻,指针指在图乙所示位置,则该电阻的测量阻值为Ω(保留两位有效数字)。
  5. (5) 如果将该多用电表的电池换成一个电动势为1.5V、内阻为1.2Ω的电池,正确调零后测量某电阻的阻值,其测量结果(选填“偏大”、“偏小”或“准确”)。

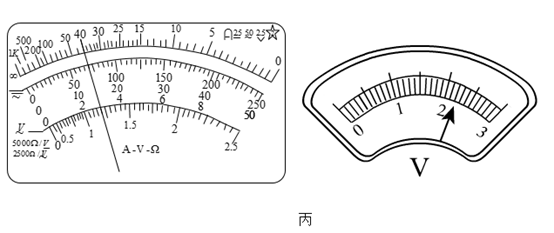

  1. (1) 如图所示为某多用电表内部简化电路图,作电流表使用时,选择开关S应接(选填“1”“2”“3”“4”或“5”)量程较大.



  2. (2) 某同学想通过多用表的欧姆挡测量量程为3 V的电压表内阻(如图乙),主要步骤如下:

    ① 把选择开关拨到“×100”的欧姆挡上;

    ② 把两表笔相接触,旋转欧姆调零旋钮,使指针指在电阻零刻度处;

    ③ 把红表笔与待测电压表(选填“正”或“负”)接线柱相接,黑表笔与另一接线柱相连,发现这时指针偏转角度很小;

    ④ 换用(选填“×10”或“×1 k”)欧姆挡重新调零后测量,发现这时指针偏转适中,记下电阻数值;

    ⑤ 把选择开关调至空挡或交流电压最高挡后拔下表笔,把多用电表放回桌上原处,实验完毕.

  3. (3) 实验中(如图丙)某同学读出欧姆表的读数为Ω,这时电压表读数为V.
  4. (4) 请你计算欧姆表内部电源电动势为V.(保留两位有效数字)
若某欧姆表表头的满偏电流为5mA,内装一节干电池,电动势为1.5V,那么该欧姆表的内阻为欧姆:用该表测量该元件的电阻,选用“×100”倍率的电阻挡测量,发现多用表指针偏转过大,因此需选择倍率的电阻挡(填“×10”或“×1k”),并再进行测量.
有一个多用电表,其欧姆挡的四个量程分别为:“×1”、“×10”、“×100”、“×1k”,某同学把选择开关旋到“×100”挡测量一未知电阻时,发现指针偏转角很大,为了减小误差,它应该(   )
A . 换用“×1k”挡,不必重新调整调零旋钮 B . 换用“×10”挡,不必重新调整调零旋钮 C . 换用“×1k”挡,必须重新调整调零旋钮 D . 换用“×10”挡,必须重新调整调零旋钮
在练习使用多用电表的实验中,
  1. (1) 某同学使用多用电表的欧姆档粗略测量一定值电阻的阻值Rx , 先把选择开关旋到“×10”挡位,测量时指针偏转如图所示。这位同学决定更换倍率,以下是接下来的测量过程:

    图片_x0020_100024

    a.将两表笔短接,调节欧姆档调零旋钮,使指针对准刻度盘上欧姆档的零刻度,然后断开两表笔;

    b.旋转选择开关至交流电压最大量程处(或“OFF”档),并拔出两表笔;

    c.将选择开关旋到“×1”挡;

    d.将选择开关旋到“×100”挡;

    e.将选择开关旋到“×1k”挡;

    f.将两表笔分别连接到被测电阻的两端,读出阻值Rx , 断开两表笔。

    以上实验步骤中的正确顺序是(填写步骤前的字母);

  2. (2) 如图所示为欧姆表表头,已知电流计的量程为Ig = 100μA,电池电动势为E = 1.5V,则该欧姆表的内阻是kΩ,表盘上25μA刻度线对应的电阻值是kΩ;

    图片_x0020_100025

  3. (3) 为了较精确地测量另一定值电阻的阻值Ry , 采用如图所示的电路。电源电压U恒定,电阻箱接入电路的阻值可调且能直接读出。用多用电表测电路中的电流,则与a点相连的是多用电表的(选填“红”或“黑”)表笔。

    图片_x0020_100026

在“多用电表的使用”实验中:
  1. (1) 如图1所示为一正在测量中的多用电表表盘,如果用电阻挡“× 100”测量,则读数为;如果用“直流5 V”挡测量,则读数为V。

  2. (2) 甲同学利用多用电表测量电阻,他用电阻挡“×100”测量时发现指针偏转角度过小,为了得到比较准确的测量结果,请从下列选项中挑出合理的步骤,操作顺序为(填写选项前的字母)。

    A .将选择开关旋转到电阻挡“×1k”的位置

    B .将选择开关旋转到电阻挡“×10”的位置

    C .将两表笔分别与被测电阻的两根引线相接完成测量

    D .将两表笔短接,调节欧姆调零旋钮使指针指向“0Ω”

  3. (3) 乙同学利用多用电表测量图示电路中小灯泡正常工作时的有关物理量,以下操作正确的是

    A.将选择开关旋转到合适的电压挡,闭合开关,利用图2的电路测量小灯泡两端的电压

    B.将选择开关旋转到合适的电阻挡,闭合开关,利用图2的电路测量小灯泡的电阻

    C.将选择开关旋转到合适的电流挡,闭合开关,利用图3的电路测量通过小灯泡的电流

    D.将选择开关旋转到合适的电流挡,把图3中红、黑表笔接入电路的位置互换,闭合开关,测量通过小灯泡的电流

用如图所示的多用电表测量电阻,要用到选择开关K和两个部件S,T。请根据下列步骤完成电阻测量。

  1. (1) 旋动部件,使指针对准电流的“0”刻线;
  2. (2) 将K旋转到电阻挡“”的位置;
    将插入“+”“-”插孔的表笔短接,旋动部件,使指针对准电阻的(选填“0”刻线”或“∞刻线”);
  3. (3) 将两表笔分别与待测电阻相接,发现指针偏转角度过大。为了得到比较准确的测量结果,请从下列选项中挑出合理的步骤,并按的顺序进行操作。

    A .将K旋转到电阻挡“”的位置

    B .将K旋转到电阻挡“”的位置

    C .将两表笔的金属部分分别与被测电阻的两根引线相接

    D .将两表笔短接,旋动合适部件,对电表进行校准

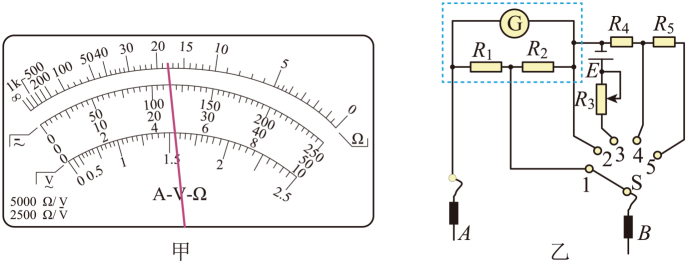

某实验小组进行多用电表的使用和改装实验.
  1. (1) 用多用电表的欧姆挡测量电阻的阻值,当选择开关置于欧姆挡“×100”的位置时,多用电表指针示数如图甲所示,则的测量值为Ω。

  2. (2) 在完成(1)实验后,需要继续测量一个阻值约20Ω的电阻.在用红、黑表笔接触这个电阻两端进行测量之前,请选择以下必需的步骤,并按操作顺序逐一写出步骤的序号:____。
    A . 将红表笔和黑表笔接触 B . 把选择开关旋转到“×1”位置 C . 把选择开关旋转到“×10”位置 D . 调节欧姆调零旋钮使表针指向欧姆零点
  3. (3) 用一个已知量程为5mA、内阻r=100.0Ω的电流表G来设计并组装一个简易多用电表:要求有两个电流挡,量程分别为10mA和0.5A;两个电压挡,量程分别为2V和10V;一个欧姆挡(可以直接测电阻),采用如图乙所示的电路,其中A表笔是(填“黑”或“红”)色。按设计要求,图乙中选用的定值电阻分别为Ω、Ω、Ω、Ω。
有一内阻未知(约2kΩ~6kΩ)、量程(0~3V)的直流电压表。某同学用一多用电表的欧姆挡,直接去测量该电压表的内阻,则欧姆挡的选择开关应拨至倍率“×”挡,在实验中,欧姆表的刻度盘如图所示,则电压表的内阻应为Ω。

某同学用多用电表按如图所示电路进行了正确的测量。闭合开关S后,多用电表直接测出的是(   )

A . 滑动变阻器两端的电压 B . 灯泡L的电阻 C . 通过灯泡L的电流 D . 灯泡L两端的电压
