压敏电阻的阻值会随所受压力的增大而减小．一同学利用压敏电阻设计了判断升降机运动状态的装置，如图甲所示，将压敏电阻平放在升降机内，受压面朝上，在上面放一物体m，升降机静止时电流表示数为I₀ ．某过程中电流表的示数如图乙所示，则在此过程中（）

A . 物体处于失重状态 B . 物体处于超重状态 C . 升降机一定向上做匀加速运动 D . 升降机可能向下做匀减速运动

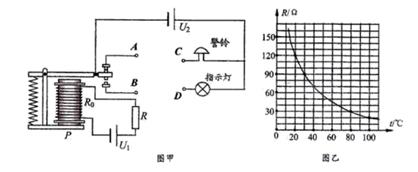

某同学利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示．将热敏电阻 R 安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响．图甲中继电器的供电电压 U₁=3V，继电器线圈用漆包线绕成，其电阻 R₀ 为 40Ω．当线圈中的电流大于等于 50mA 时，继电器的衔铁将被吸合，警铃响．图乙是热敏电阻的阻值随温度变化的图象．

（1）图甲中警铃的接线柱 C 应与接线柱相连，指示灯的接线柱 D 应与接线柱相连（均选填“A”或“B”）．
（2）当环境温度升高时，热敏电阻阻值将，继电器的磁性将（均选填“增大”、“减小”或“不变”），当环境温度达到℃时，警铃报警
（3）如果要使报警电路在更低的温度就报警，下列方案可行的是（___________）

A . 适当减小U₁ B . 适当增大U₁ C . 适当减小U₂ D . 适当增大U₂

如图所示，会议室和宾馆房间的天花板上装有的火灾报警器的结构原理图:罩内装有发光二极管LED、光电三极管和不透明的挡板。平时光电三极管接收不到LED发出的光,呈现高阻状态。发生火灾时，下列说法正确的是( )

A . 进入罩内的烟雾遮挡住了光线，使光线三极管电阻更大,检测电路检测出变化发出警报 B . 进入罩内的烟雾对光有散射作用，部分光线照到光电三极管上，电阻变小，发出警报 C . 光电三极管温度升高，电阻变小，检测电路检测出变化发出警报 D . 以上说法均不正确

某同学利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示．将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响．图甲中继电器的供电电压U₁=3V，继电器线圈用漆包线绕成，其电阻R₀为30Ω．当线圈中的电流大于等于50mA时，继电器的衔铁将被吸合，警铃响．图乙是热敏电阻的阻值随温度变化的图象．

图片_x0020_205599669

（1）图甲中警铃的接线柱C应与接线柱相连，指示灯的接线柱D应与接线柱相连（均选填“A”或“B”）．
（2）当环境温度升高时，热敏电阻阻值将，继电器的磁性将（均选填“增大”、“减小”或“不变”），当环境温度达到℃时，警铃报警．

下列关于传感器说法中正确的是（）

A . 热敏电阻是由金属制成的，对温度感知灵敏 B . 电子秤所使用的测力装置是力传感器，它是把力信号转化为电压信号 C . 电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断 D . 光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量

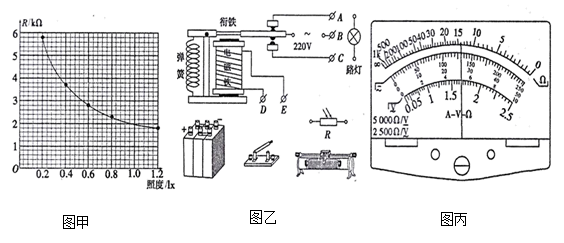

光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为lx)．某光敏电阻R的阻值随照度变化的曲线如图甲所示．

（1）如图乙所示是街道路灯自动控制模拟电路所需元件．利用直流电源给电磁铁供电，利用220V交流电源给路灯供电．为达到天亮灯熄、天暗灯亮的效果，请用笔画线代替导线，正确连接电路元件．
（2）用多用电表“×100”Ω挡，测量图中电磁铁线圈电阻时，指针偏转角度太大，为了更准确的测量其阻值，接下来应选用Ω挡(填“×1k或“×10”)，进行欧姆调零后，重新测量其示数如图丙所示，则线圈的电阻为Ω．
（3）已知当线圈中的电流大于或等于2mA时，继电器的衔铁将被吸合．图中直流电源的电动势E=6V，内阻忽略不计，滑动变阻器有三种规格可供选择：R₁(0~10Ω，2A)、R₂(0~200Ω，1A)、R₃(0-1750Ω，1A)要求天色渐暗照度降低至1.0 lx时点亮路灯，滑动变阻器应选择(填“R₁”、“R₂”或“R₃”)．为使天色更暗时才点亮路灯，应适当地(填“增大”或“减小”)滑动电阻器的电阻．

某同学为研究热敏电阻 $\text{[math]}$ （约几百欧）的 $\text{[math]}$ 关系，准备有以下器材。

A．待测热敏电阻 $\text{[math]}$

B．电压表V（量程3V，内阻约为1kΩ）

C．电流表A（量程60mA，内阻约为0.1Ω）

D．滑动变阻器R（0～10Ω）

E．电源E（电动势3V，内阻忽略）

F．开关与导线若干

（1）为使实验误差较小，要求测得多组数据进行分析，以下的四个电路中应选用______进行实验；

A . B . C . D .
（2）该同学对两个不同的热敏电阻 $\text{[math]}$ 、 $\text{[math]}$ 分别进行了测量，得到了两个热敏电阻的 $\text{[math]}$ 关系曲线，如下图所示。把热敏电阻 $\text{[math]}$ 、 $\text{[math]}$ 串联后接到电动势为6.0V、内阻为120Ω的电源上，此时 $\text{[math]}$ 的阻值为Ω。（结果保留两位有效数字）

报警器工作时需要较大的电流，而干簧管所处空间的磁场只要磁感应强度大于等于某一较小的值，干簧管就会接通电路。为了节省电能，某同学设计了如图1所示的以热敏电阻和干簧管为传感器的自动低温报警装置，当温度小于等于 $\text{[math]}$ 时报警器就会自动报警。

图片_x0020_626104056 图片_x0020_2058877163

（1）热敏电阻分为正温度系数热敏电阻（ PTC ）和负温度系数热敏电阻（ NTC ）。正温度系数热敏电阻的阻值随温度升高而增大；负温度系数热敏电阻的阻值随温度升高而减小。那么该报警装置中的热敏电阻属于（填“ PTC ”或“ NTC ”）；
（2）要增大报警温度 $\text{[math]}$ ，在其它条件不变的情况下，应该将滑动变阻器A的滑动触头（填“向左”或“向右”）移动；
（3）现有甲、乙、丙、丁4个热敏电阻，它们的阻值随温度变化的图象如图2所示。现要求该温度报警装置的灵敏度尽量高些，则接入电路中的热敏电阻应该选用（填“甲”乙”、“丙”或“丁”）。

感冒发热是冬春季节常见的疾病，用电子体温计测量体温既方便又安全。电子体温计的工作原理是利用热敏电阻的阻值随温度的变化将温度转化为电学量。某实验小组想利用热敏电阻制作一个热敏电阻测温计。

（1）实验小组用多用电表欧姆挡粗测常温下该热敏电阻阻值，以下说法正确的是___________

A . 使用多用电表每次调换挡位后都要进行机械调零 B . 用“×100”挡发现指针偏转角度很大，为了准确地进行测量，应换到“×10”挡 C . 换挡后需要重新进行欧姆调零再进行测量 D . 使用多用电表测电阻阻值时，应该把被测电阻接入闭合电路中进行测量
（2）该实验小组用伏安法测热敏电阻在不同温度下的电阻时，得到图甲所示的电阻阻值 $\text{[math]}$ 与温度 $\text{[math]}$ 的关系图像。

若把该热敏电阻 $\text{[math]}$ 与电源（电动势 $\text{[math]}$ 约为1.5V，内阻不计）、理想电压表（量程为1.5V）、保护电阻 $\text{[math]}$ 、电压反馈电阻 $\text{[math]}$ 连成如图乙所示的电路，用该热敏电阻作测温探头，把电压表的电压刻度改为相应的温度刻度，就得到了一个简单的“热敏电阻测温计”。

①根据电路可知，温度越高，则电压表示数（选填“越大”、“越小”或“不变”），根据已知原理刻盘时盘上温度是（选填“均匀”或“不均匀”）的。

②若保护电阻的阻值 $\text{[math]}$ ，要使温度从35°变化到42°时，电压表的示数从0.36V变化到0.42V，则电压反馈电阻 $\text{[math]}$ $\text{[math]}$ 。

③如果电源用久后电动势不变而内阻需要考虑时，此时测量的温度比真实值（选填“偏大”、“偏小”或“不变”）

电阻R随温度T变化的图像如图所示。下列说法正确的是（）

A . 图线1是热敏电阻的图线，它是用金属材料制成的 B . 图线2是热敏电阻的图线，它是用半导体材料制成的 C . 图线1对应的材料化学稳定性好、测温范围大、灵敏度高 D . 图线2对应的材料化学稳定性差、测温范围小、灵敏度高

如图所示电路中，电源电动势为E、内阻为r，电阻R的阻值在一定温度范围内随温度升高均匀减小，用该电阻做测温探头，需把电流表的刻度值改为相应的温度值。关于刻度值的更改，下列说法正确的是（）

A . 低温对应电流较大的刻度值 B . 高温对应电流较大的刻度值 C . 温度刻度均匀 D . 温度刻度不均匀

城市街道的路灯用光敏电阻作为传感器控制路灯电路的开关，实现自动控制。光敏电阻的阻值随照射光的强弱而变化，作为简化模型，可以近似认为，照射光较强(如白天)时电阻几乎为0；照射光较弱(如夜晚)时电阻接近于无穷大。利用光敏电阻作为传感器，借助电磁开关，可以实现路灯自动在白天关闭，在夜晚打开。电磁开关的内部结构如图所示。1、2两接线柱之间是励磁线圈，3，4两接线柱分别与弹簧片和触点连接。当励磁线圈中电流大于50 mA 时，电磁铁吸合铁片，弹簧片和触点分离，3，4断开；电流小于50 mA 时，34接通。励磁线圈中允许通过的最大电流为100 mA。

（1）利用以下器材设计一个自动控制路灯的电路，在虚线框中画出电路原理图。
光敏电阻R₁ ，符号为

灯泡L，额定功率40 W，额定电压36 V，符号为

保护电阻R₂ ，符号为，

电磁开关，符号为

蓄电池E，电压36 V，内阻很小；开关S，导线若干。
（2）回答下列问题：
①如果励磁线圈的电阻为200Ω，励磁线圈允许加的最大电压为V，保护电阻R₂的阻值范围是Ω。

②在有些应用电磁开关的场合，为了安全，往往需要在电磁铁吸合铁片时，接线柱3，4之间从断开变为接通。为此，电磁开关内部结构应如何改造?请结合本题中电磁开关内部结构图说明。

某实验小组利用如图( a)所示的电路探究在25℃~80℃范围内某热敏电阻的温度特性。所用器材有：置于温控室(图中虚线区域)中的热敏电阻R_T ，其标称值(25℃时的阻值)为900.0 $\text{[math]}$ ；电源E(6 V ，内阻可忽略)；电压表

(量程150 mV)；定值电阻R₀(阻值20.0 $\text{[math]}$ )，滑动变阻器R，(最大阻值为1000 $\text{[math]}$ )；电阻箱R₂(阻值范围0~999.9 $\text{[math]}$ )；单刀开关S₁ ，单刀双掷开关S₂.

实验时，先按图(a)连接好电路，再将温控室的温度 $\text{[math]}$ 升至 $\text{[math]}$ 。将 $\text{[math]}$ 与1端接通，闭合 $\text{[math]}$ ，调节 $\text{[math]}$ 的滑片位置，使电压表读数为某一值 $\text{[math]}$ ；保持 $\text{[math]}$ 的滑片位置不变，将 $\text{[math]}$ 置于最大值，将 $\text{[math]}$ 与2端接通，调节 $\text{[math]}$ ，使电压表读数仍为 $\text{[math]}$ ；断开 $\text{[math]}$ ，记下此时 $\text{[math]}$ 的读数。逐步降低温控室的温度 $\text{[math]}$ ，得到相应温度下 $\text{[math]}$ 的阻值，直至温度降到 $\text{[math]}$ 。实验得到的 $\text{[math]}$ 数据见下表。

t/℃	25.0	30.0	40.0	50.0	60.0	70.0	80.0
R₂/	900.0	680.0	500.0	390.0	320.0	270.0	240.0

回答下列问题：

（1）在闭合S₁前，图( a)中R₁的滑片应移动到(填“a”或“b”)端；

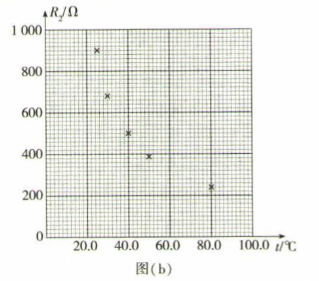

（2）在图( b)的坐标纸上补齐数据表中所给数据点，并作出R₂-t曲线；
（3）由图(b)可得到R_T在25℃~80℃范围内的温度特性。当t=44.0℃时，可得R_T= $\text{[math]}$ ；
（4）将R_T握于手心，手心温度下R₂的相应读数如图( c)所示，该读数为 $\text{[math]}$ ，则手心温度为℃。

光敏电阻是利用半导体制成的一种电阻，其阻值随光照强度增加而变小。某同学设计如图所示的自动控制电路，其中R是光敏电阻，R₀为定值电阻，电表均可视为理想电表。闭合开关，当照射光敏电阻的光照强度增加时（）

A . 电压表V的示数变大 B . 光敏电阻R两端的电压增大 C . 灯泡L变亮 D . 电流表A的示数变小

某学校新装了一批节能路灯如图甲所示，该路灯通过光控开关实现自动控制：电灯的亮度可自动随周围环境的亮度改变而改变。如图乙为其内部电路简化原理图，电源电动势为E，内阻为r ，R₁为光敏电阻(光照强度增加时，其电阻值减小)。当光照逐渐减弱时，下列判断正确的是（）

A . A灯变亮，B灯变暗 B . 电源的效率变大 C . 电源内阻消耗的功率变大 D . R₁上电流的变化量等于R₀上电流变化量

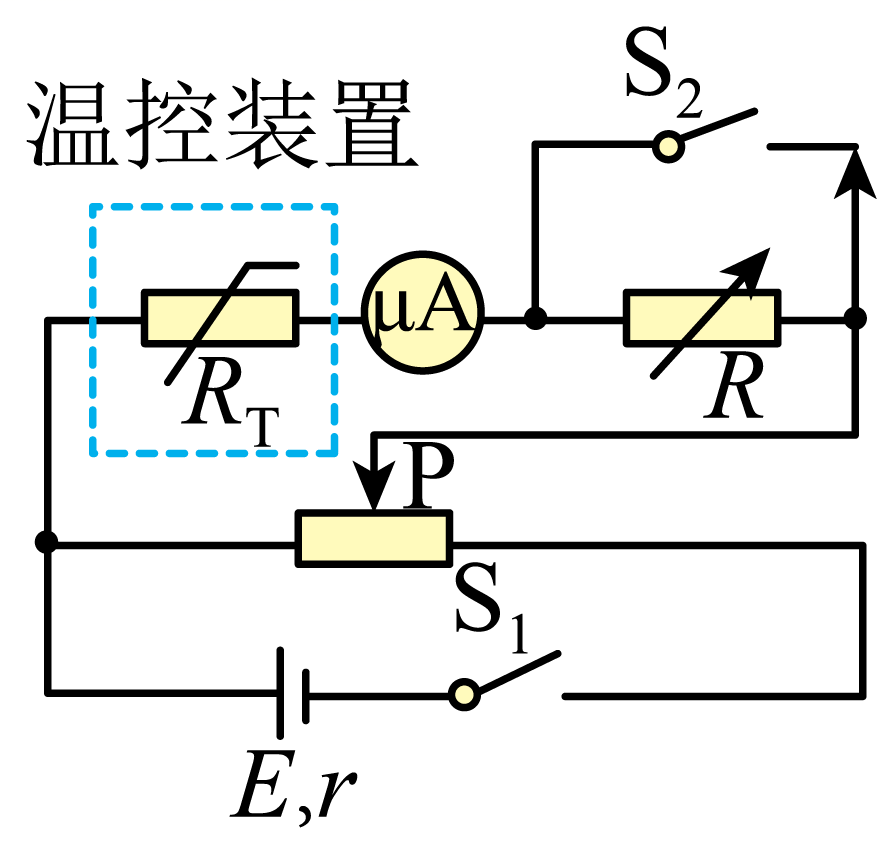

某实验小组欲探究一热敏电阻的阻值随温度变化的规律。同学们设计了如图所示的测量电路，可供选择的器材有：

待测热敏电阻R_T（在实验温度范围内，阻值约几百欧到几千欧）；

电源E（电动势1.5V，内阻r约0.5Ω）；

电阻箱R（阻值范围0 99999Ω）；

滑动变阻器R₁（最大阻值20Ω）；

滑动变阻器R₂（最大阻值2000Ω）；

微安表（量程100μA，内阻等于2000Ω）；

开关两个，温控装置一套，导线若干。

（1）为了更准确地测量热敏电阻的阻值，滑动变阻器应选用(选填“R₁”或“R₂”)。
（2）请用笔画线代替导线，将实物图（不含温控装置）连接补充成完整电路。
（3）下列实验操作步骤，正确顺序是。
①调节电阻箱，使微安表指针半偏
②调节滑动变阻器滑片P的位置，使微安表指针满偏
③记录温度和电阻箱的阻值，处理数据
④保持滑动变阻器滑片P的位置不变，断开S₂
⑤连接电路，闭合S₁、S₂
（4）某温度下微安表半偏时，电阻箱的读数为6000.00Ω，该温度下热敏电阻的测量值为Ω（结果保留到个位）。
（5）该方法的测量值（选填“大于”、“等于”或“小于”）真实值，理由是：。

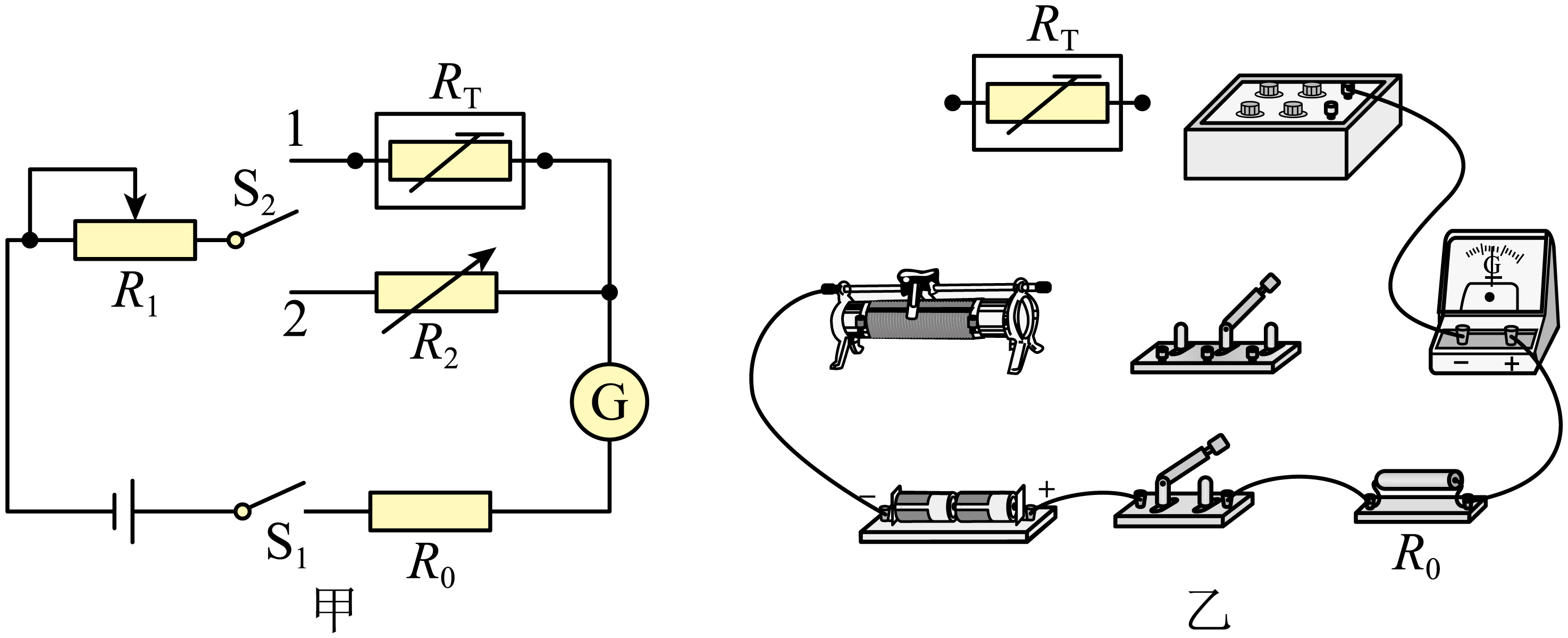

某同学用如图甲所示的电路测量一热敏电阻阻值随温度变化的特性曲线，图中R_T为放置于控温箱中的热敏电阻。

（1）请用笔画线代替导线，在图乙中将未完成的实物连线补充完整；

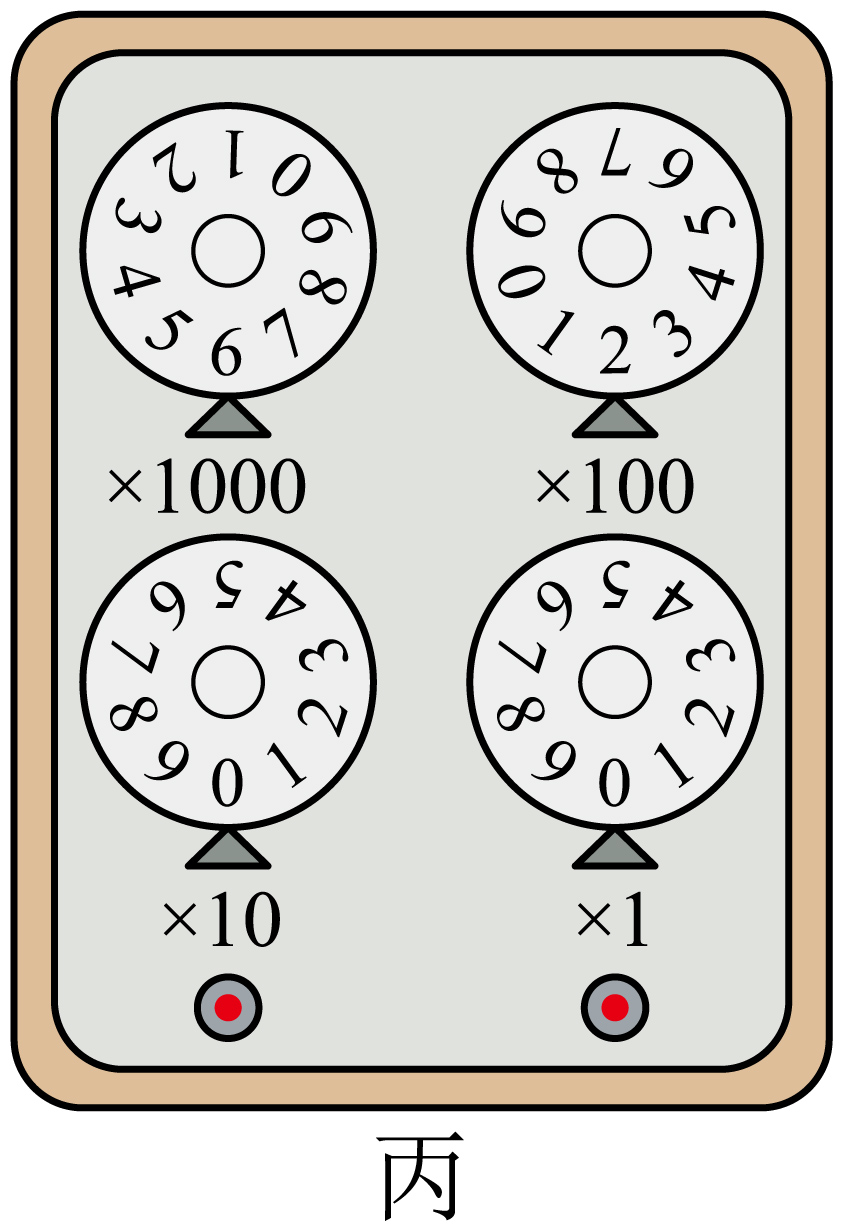

（2）某次测量时，将控温箱的温度调至某一恒定温度，闭合开关S₁ ，单刀双掷开关S₂置于1，调整滑动变阻器R₁ ，使电流表G有适当的示数，记为I；再将S₂置于位置2，保持电路其他部分不变，调整电阻箱R₂ ，使电流表示数仍为I，此时电阻箱R₂如图丙所示，则在此温度下，该热敏电阻的阻值为.

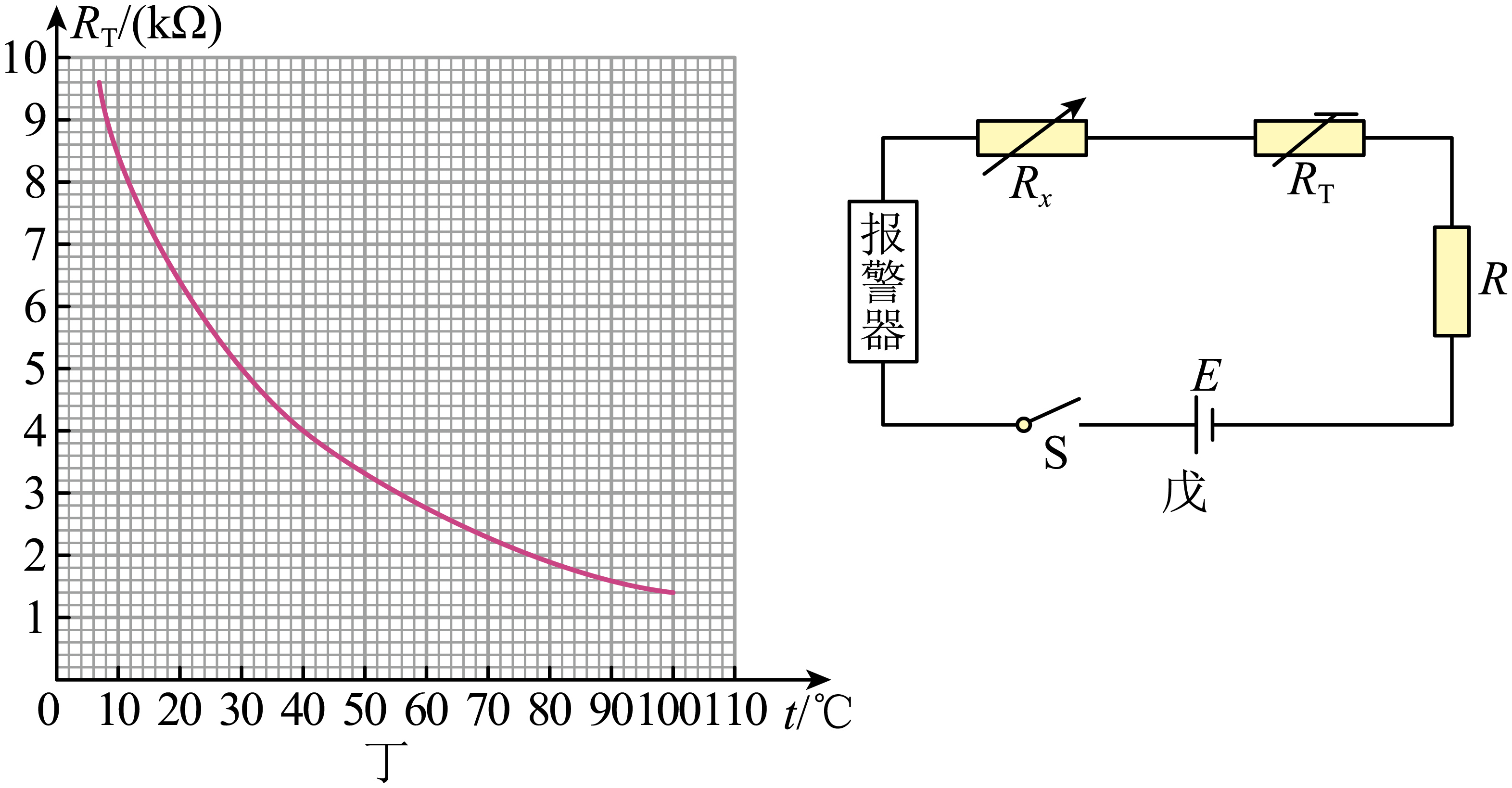

（3）不断调整热敏电阻的温度，记录不同温度及对应温度下热敏电阻的阻值，得到热敏电阻阻值R_T随温度t变化的图像如图丁所示。
关闭控温箱电源，一段时间后热敏电阻温度与室温相同，此时用电路甲测得热敏电阻阻值为5667Ω，可知室温为℃。（结果保留2位有效数字）
（4）某同学用该热敏电阻设计了一简易报警装置如图戊所示，图中电源电动势为 $\text{[math]}$ ，内阻不计。可变电阻R_x最大阻值为4000Ω，该报警电路需满足下列两个条件：
①报警器电流大于或等于3mA时将报警；

②温度到达100℃时，报警器中电流不允许超过5mA；

则可得保护电阻R（无论如何调整R_x ，通过报警器的电流始终不超过允许通过的最大电流）至少应为kΩ；在R取最小值的情况下，要使报警器在60℃时报警，可变电阻R_x的阻值应调为kΩ；若要提高报警温度，应将R_x调（选填“大”或“小”）。（计算结果均保留2位有效数字）

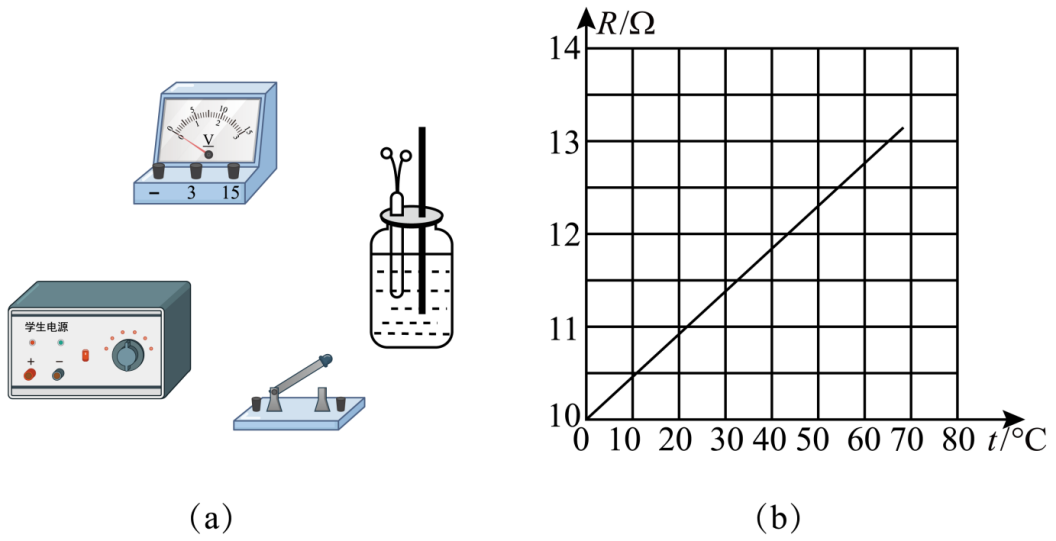

某实验小组探究一种热敏电阻的温度特性。现有器材包括直流恒流电源（在正常工作状态下输出的电流恒定）、电压表、待测热敏电阻、保温容器、温度计、开关和导线等。

（1）用上述器材测量热敏电阻的阻值随温度变化的特性，请用笔画线代替导线在如图（a）所示的实物图上连线。
（2）实验的主要步骤。
①正确连接电路，在保温容器中注入适量冷水，接通电源，调节并记录电源输出的电流值。
②在保温容器中添加少量热水，待温度稳定后，闭合开关，，，断开开关。
③重复步骤②若干次，测得多组数据。
（3）实验小组算得该热敏电阻在不同温度下的阻值，并据此绘得如图（b）所示的 $\text{[math]}$ 关系图线，请根据图线写出该热敏电阻的 $\text{[math]}$ 关系式 $\text{[math]}$ 。（结果保留三位有效数字）

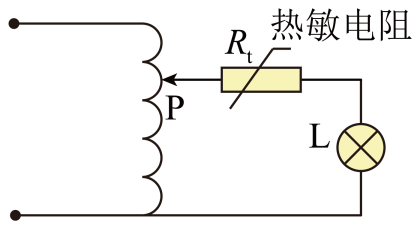

某小组设计了一个温控装置如图所示，一理想自耦变压器的原线圈与有效值不变的正弦交流电源相连接，副线圈上接有1个指示灯泡L和热敏电阻 $\text{[math]}$ ，已知温度升高热敏电阻 $\text{[math]}$ 减小，灯泡L的额定电压大于交流电压的有效值。下列分析判断正确的是（）

A . 当滑动触头P向下移动时，灯泡L变亮 B . 当滑动触头P向下移动时，输入电流增大 C . 当滑动触头P不动时，若热敏电阻 $\text{[math]}$ 所处的环境温度升高，则指示灯变亮 D . 当滑动触头P不动时，若热敏电阻 $\text{[math]}$ 所处的环境温度升高，则指示灯亮度不变

如图甲所示，电源的电动势E=10V，电源内电阻可忽略不计；G是内阻为 $\text{[math]}$ 的灵敏电流表，定值电阻R上标有“2V、 $\text{[math]}$ ”的字样， $\text{[math]}$ 为热敏电阻，其电阻值与温度的变化关系如图乙所示。闭合开关S，当 $\text{[math]}$ 的温度等于120℃时，电流表示数 $\text{[math]}$ 。

（1）由图乙可知，当 $\text{[math]}$ 的温度逐渐增加时， $\text{[math]}$ 的阻值（选填“增大”、“减小”、“不变”）
（2）电流表内阻 $\text{[math]}$ 为Ω
（3）定值电阻R两端电压为2V时，热敏电阻 $\text{[math]}$ 的温度为℃
