电流的概念 知识点题库

已知G表的内阻100Ω，满偏电流300μA，若改装成0.6A量程的电流表，则应：（   ）

演示位移传感器的工作原理如图示，物体M在导轨上平移时，带动滑动变阻器的金属滑杆p，通过电压表显示的数据，来反映物体位移的大小x。假设电压表是理想的，则下列说法正确的是（    ）

把六个相同的小灯泡接成如图甲、乙所示的电路，调节变阻器使灯泡正常发光，甲、乙两电路所消耗的功率分别用P_甲和P_乙表示，则下列结论中正确的是(　　)

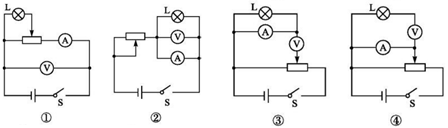

在测量电珠伏安特性实验中，同学们连接的电路中有四个错误电路，如图所示。电源内阻不计，导线连接良好，若将滑动的变阻器的触头置于左端，闭合S，在向右端滑动触头过程中，会分别出现如下四种现象（）

a ． 电珠L不亮；电流表示数几乎为零
b ． 电珠L亮度增加；电流表示数增大
c ． 电珠L开始不亮；后来忽然发光；电流表从示数不为零到线圈烧断
d ． 电珠L不亮；电流表从示数增大到线圈烧断
与上述a b c d四种现象对应的电路序号为

一个阻值为R的电阻两端加上电压U后，通过导体截面的电量q与通电时间t的图象如图所示，此图线的斜率（即tanα）等于（  ）

移动电源（俗称充电宝）解决了众多移动设备的“缺电之苦”，受到越来越多人的青睐． 目前市场上大多数充电宝的核心部件是锂离子电池（电动势3.7V）及其充放电保护电路、充放电管理电路、升压电路等．其中的升压电路可以将锂离子电池的输出电压提升到手机、平板电脑等移动设备所要求的输入电压（5V）．

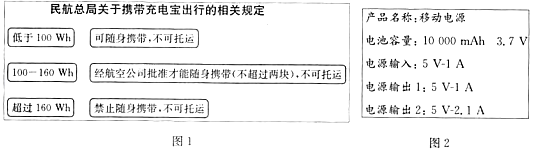

由于锂离子电池的材料特性，在电池短路、过高或过低温度、过度充电或放电等情况下都有可能引起电池漏液、起火或爆炸．为安全起见，中国民航总局做出了相关规定，如图1所示．

为了给智能手机充电，小明购买了一款移动电源，其铭牌如图2所示．给手机充电时该移动电源的效率按80%计算．

根据以上材料，请你判断（   ）

高速公路通常用车流量来衡量它的繁忙程度，车流量即单位时间通过路上某一观测站的车辆数目；类似地在电学中用电流强度来衡量通过导体中电流的强弱，河流中用水流量来衡量河水中水流的大小，下列相关说法正确的是（   ）

如图所示，间距为L的两根平等金属导轨变成“L”形，竖直导轨面与水平导轨面均足够长，整个装置处于竖直向上大小为B的匀强磁场中，质量均为m，阻值均为R的导体棒ab，cd均垂直于导轨放置，两导体棒与导轨间动摩擦因数均为μ，当导体棒cd在水平恒力作用下以速度v₀沿水平导轨向右匀速运动时，释放导体棒ab，它在竖直导轨上匀加速下滑，某时刻将导体棒cd所受水平恒力撤去．经过一段时间，导体棒cd静止，此过程流经导体棒cd的电荷量为q（导体棒ab，cd与导轨间接触良好且接触点及金属导轨的电阻不计，已知重力加速度为g），则（   ）

如图所示为两电阻R₁和R₂的伏安特性曲线．若在两电阻两端加相同的电压，关于它们的电阻值及发热功率比较正确的是（   ）

关于电源的作用，下列说法中正确的是（  ）

如图所示，以MN为下边界的匀强磁场，磁感应强度大小为B，方向垂直于纸面向外，MN上方有一单匝矩形导线框abcd，其质量为m，电阻为R，ab边长为l₁ ， bc边长为l₂ ， cd边离MN的高度为h．现将线框由静止释放，线框下落过程中ab边始终保持水平，且ab边离开磁场前已做匀速直线运动，求线框从静止释放到完全离开磁场的过程中

关于电流，下列说法中正确的是 (    )

如图所示，PM、QN是两根半径为d的光滑的 圆弧轨道，其间距为L，O、P连线水平，M、N在同一水平高度，圆弧轨道电阻不计，在其上端连有一阻值为R的电阻，整个装置处于竖直向上的匀强磁场中，磁感应强度大小为B。现有一根长度稍大于L、质量为m、电阻为r的金属棒从轨道的顶端PQ处由静止开始下滑，到达轨道底端MN时对轨道的压力为2mg，求：

一个阻值为R的电阻两端加上电压后，通过导体截面的电荷量q与通电时间t的图像如图所示，此图线的斜率等于（    ）

有一横截面积为S的铜导线，流经其中的电流强度为I，设每单位体积的导线中有n个自由电子，电子的电量为e，此时电子的定向移动速度为v，在Δt时间内,通过导线的横截面积的自由电子数目可表示为(   )

有一横截面积为S的铜导线,流过电流为I,设单位体积的导线中有n个自由电子,电子的电量为q.此时电子的定向移动速度为v,则在△t时间内,通过电线横截面积的自由电子数为(   )

某导线的截面为半径为r的圆，取长度为 的该导线接在恒定的电压两端，自由电子定向移动的平均速率用v表示。则下列叙述正确的是（   ）

如图所示，R₁和R₂是同种材料、厚度相同、表面为正方形的导体，但R₁的尺寸比R₂的尺寸大。在两导体上加相同的电压，通过两导体的电流方向如图所示，则下列说法中正确的是（   ）

一横截面积为S的铜导线，当有电压加在该导线上时，导线中的电流为I，设每单位体积的导线中有n个自由电子，电子的电荷量为e，此时电子定向移动的速度为v，则（   ）

如图，足够长的金属轨道电阻不计，倾斜部分粗糙，倾角θ=37°；水平部分光滑，与倾斜部分平滑连接。轨道两端分别接有电动势E=0.4V，内阻r=1Ω的电源和容值为C=0.5F的电容，轨道所在空间有平行于倾斜轨道的匀强磁场。质量为m=0.02kg，长为L=0.5m，电阻R=4Ω的金属棒两端恰好和轨道垂直接触，棒与倾斜轨道间动摩擦因数为μ=0.5，当开关K闭合稳定时金属棒恰好不下滑，开关K打开后开始下滑，经过时间t=4.5s到达倾斜轨道末端，电容器已完成放电。（已知：sin37°=0.6，cos37°=0.8，g=10m/s² ， 不考虑电磁辐射损失的能量）。求：
