电势差、电势、电势能知识点题库

如图所示，在一个粗糙水平面上，彼此靠近地放置两个带同种电荷的小物块．由静止释放后，两个物块向相反方向运动，并最终停止．在物块的运动过程中，下列表述正确的是(　　)

A . 两个物块的电势能逐渐减少 B . 物块受到的库仑力不做功 C . 两个物块的机械能守恒 D . 物块受到的摩擦力始终小于其受到的库仑力

对下列概念、公式的理解，正确的是（）

A . 根据E= $\text{[math]}$ 可知，电场中某点的电场强度和检验电荷的电荷量q成反比 B . 根据U=Ed可知，匀强电场中两点间电势差等于场强与两点间距离的乘积 C . 根据W=Uq可知，一个电子在电势差为1 V的两点间被电场加速，电场力做功为1 eV D . 根据U= $\text{[math]}$ 可知，电场中两点间的电势差U与电场力做功W成正比，与电量q成反比

如图1，A、B是电场中的一条直线形的电场线，若将一个带正电的点电荷从A由静止释放，它只在电场力作用下沿电场线从A向B运动过程中的速度图象如图2所示．比较A、B两点的电势和场强E，下列说法中正确的是（）

A . φ_A＜φ_B ， E_A＜E_B B . φ_A＞φ_B ， E_A＞E_B C . φ_A＜φ_B ， E_A＞E_B D . φ_A＞φ_B ， E_A＜E_B

在x轴上有两个点电荷q₁、q₂ ，其静电场的电势φ在x轴上分布如图所示．下列说法正确有（　　）

A . q₁和q₂带有异种电荷 B . x₁处的电场强度为零 C . 负电荷从x₁移到x₂ ，电势能减小 D . 负电荷从x₁移到x₂ ，受到的电场力增大

如图所示，匀强电场中有一个与电场平行的长方形区域ABCD。已知AC=2AB=4cm，A、B、C三点的电势分别为12V、8V、4V。某带电粒子从A点以初速度v₀=2m/s，与AD成30°夹角射入电场，粒子在ABCD所在平面运动，恰好经过C点。不计粒子的重力。下列说法正确的是（）

A . 该粒子可能带负电 B . 电场强度大小为

V/m C . 粒子过C点的速度为2

m/s D . 仅改变初速度v方向，该粒子可能经过B点

某静电场中的电场线方向不确定，分布如图所示，带电粒子在电场中仅受电场力作用，其运动轨迹如图中虚线所示，由 M 运动到 N，以下说法正确的是( )

A . 粒子必定带正电荷 B . 该静电场一定是孤立正电荷所产生的 C . 粒子在 M 点的加速度大于它在 N 点的加速度 D . 粒子在 M 点的速度小于它在 N 点的速度

如图所示，在匀强电场中，将带电荷量q＝－6×10^－⁶C的负电荷从电场中的A点移到B点，克服电场力做了2.4×10^－⁵J的功，再从B点移到C点，电场力做了1.2×10^－⁵J的功．求：

图片_x0020_47678659

（1） A、B两点间的电势差U_AB和B、C两点间的电势差U_BC；
（2）如果规定B点的电势为零，则A点和C点的电势分别为多少？
（3）作出过B点的一条电场线(只保留作图的痕迹，不写做法)．

如图所示，一个由绝缘材料制成的轻弹簧水平放置，一端固定于竖直墙上，另一端与一带负电的小球相连，小球置于光滑的绝缘水平面上．当整个装置处于水平向左的匀强电场中时，小球在B、C间往复运动，在O点处所受合力为0．假定在动动过程中小球的电量保持不变，则（）

A . 小球在由B到O的过程中，弹性势能和电势能都一直减少，动能增加 B . 小球在由O到C的过程中，弹性势能增加，电势能和动能都减少 C . 小球在由B经O到C的过程中，电势能的变化量大于弹性势能变化量 D . 小球在由C到O的过程中，电势能的变化量和弹性势能的变化量大小相等

如图，在正电荷Q的电场中有M、N、P和F四点，M、N、P为直角三角形的三个顶点，∠M=30°，F为MN的中点，M、N、P、F四点处的电势分别用φ_M、φ_N、φ_P、φ_F表示。已知φ_M=φ_N ， φ_P=φ_F ，点电荷Q在M、N、P三点所在平面内，则（）

图片_x0020_100005

A . 点电荷Q一定不在MP连线上 B . 连线PF一定在同一个等势面上 C . 将正试探电荷从P点搬运到N点，电场力做正功 D . φ_P小于φ_M

如图甲所示，x轴上固定两个点电荷Q₁、Q₂（Q₂位于坐标原点O），其上有M、N、P三点，间距MN＝NP，Q₁、Q₂在x轴上产生的电势φ随x变化关系如图乙。则下列说法正确的是( )

图片_x0020_100006

A . N点电场强度最大 B . 点电荷Q₁带负电 C . P点电场强度大小为零 D . M、N之间电场方向沿x轴负方向

一个带正电的试探电荷，仅在电场力作用下在x 轴上从 $\text{[math]}$ 向 $\text{[math]}$ 运动，其速度v 随位置x 变化的图象如图所示，由图象可知（）

图片_x0020_1125714316

A . 从x= $\text{[math]}$ 到x=0 是匀强电场 B . 从x=0 到x= $\text{[math]}$ ，电场强度逐渐増大 C . 在x 轴上，x=0 处电势最低 D . 从x= $\text{[math]}$ 到x= $\text{[math]}$ 的过程中，电荷的电势能先增大后减小

如图所示，实线表示电场线，虚线表示带电粒子只在电场力作用下的运动轨迹，a，b是运动轨迹上的两点，可以判定（）

图片_x0020_100005

A . 粒子在a点的速度大于在b点的速度 B . 粒子在a点的加速度小于在b点的加速度 C . 粒子一定带负电 D . 粒子在a点的电势能大于在b点的电势能

如图所示，两电荷量分别为Q(Q＞0)和－Q的点电荷对称地放置在x轴上原点O的两侧，A点位于x轴上O点与点电荷Q之间，A和A'关于O点对称，B点位于y轴O点上方，B和B'关于O点也对称。取无穷远处为零电势点，下列说法正确的是（）

图片_x0020_100010

A . O点的电势为零，但O点的电场强度不为零 B . A点电势大于A'点电势，试探电荷在A点电势能一定大于在A'点电势能 C . 将负的试探电荷从B点沿y轴到B'点，电场力先变大再变小，方向向右 D . 将同一正的试探电荷先后从O、B两点到A点，两次电势能的变化相同

如图所示，将带负电的试探电荷沿着两个等量同种点电荷连线的中垂线从A点经过B点到O点，再沿连线从O点移动到C点（）

图片_x0020_1171464575

A . 试探电荷从A点到O点的过程中所受的静电力一直向右 B . 试探电荷从A点到O点的过程中所受的静电力一直减小 C . A点的电势高于C点的电势 D . 试探电荷的电势能一直减小

在匀强电场中把电荷量为 $\text{[math]}$ 的点电荷 $\text{[math]}$ 从A点移动到 $\text{[math]}$ 点，克服静电力做的功为 $\text{[math]}$ ；再把这个电荷从 $\text{[math]}$ 点移动到 $\text{[math]}$ 点，静电力做的功为 $\text{[math]}$ 。取 $\text{[math]}$ 点电势为零。则下列说法正确的是（　　）

A．

B．

A . A点电势为 $\text{[math]}$ B . A、 $\text{[math]}$ 两点间的电势差 $\text{[math]}$ C . 点电荷 $\text{[math]}$ 在 $\text{[math]}$ 点的电势能为 $\text{[math]}$ D . 点电荷 $\text{[math]}$ 从A点移动到 $\text{[math]}$ 点，电场力做功为 $\text{[math]}$

下列说法正确的是（　　）

A . 在匀强电场中，电势降低的方向就是电场强度的方向 B . 电子垂直进入磁场发生偏转，这是因为洛伦兹力对电子做功的结果 C . 安培力的方向总是垂直于磁场的方向 D . 穿过闭合回路的磁通量为零的瞬间，闭合回路中一定不会产生感应电流

如图所示，等边三角形ABC的顶点A、B、C分别固定三个电荷量相等的点电荷，其中A处的电荷带负电，B、C处的电荷带正电，M、N、H分别为三角形三条边的中点，O为三角形的中心，取无穷远电势为0，则下列说法正确的是（）

A . M点和H点的电场强度相同 B . 把电子从M点移到H点电场力做功为零 C . O点的电势大于N点的电势 D . 电子在M点的电势能小于它在N点的电势能

如图所示，a、b、c为等量导种电荷连线上的三点，c为连线的中点。a、b两点关于c点对称，取无穷远处电势为0。则下列说法正确的是（）

A . a、b、c三点电势相等 B . 将一点电荷从c点移至无穷远处电场力做功为0 C . 把一负点电荷从a点沿直线移到b点的过程中，电势能先增大后减小 D . 把一正点电荷从a点沿直线移到b点的过程中，电场力做负功

如图所示，在水平向右、大小为E的匀强电场中，在O点固定一电荷量为Q的正电荷，A、B、C、D为以O为圆心半径为r的同一圆周上的四点，B、D连线与电场线平行，A、C连线与电场线垂直则（）

A . A点和C点的电场强度相同 B . D点电场强度大小可能为0 C . 将一正电荷q从A沿圆周移动到B，电势能不变 D . A，B，C，D四个点中B点电势最高

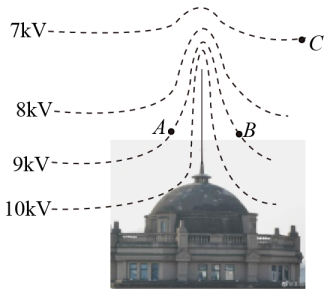

如图所示为雷雨天一避雷针周围电场的等势面分布情况，在等势面中有A、B、C三点。其中A、B两点位置关于避雷针对称。下列说法中正确的是（）

A . A，B两点的场强相同 B . C点场强大于B点场强 C . 某正电荷从C点移动到B点，电场力做负功 D . 某负电荷在C点的电势能小于B点的电势能
