安培力 知识点题库

安培力、电场力和洛伦兹力，下列说法正确的是（    ）

如图所示在绝缘的水平面上等间距固定着三根相互平行的通电直导线a、b和c ，各导线中的电流大小相同。其中a、c导线中的电流方向垂直纸面向外，b导线电流方向垂直纸面向内。每根导线受到另外两根导线对它的安培力作用，则关于每根导线所受安培力的合力，以下说法中正确的是（   ）

如图所示，在“研究影响通电导体所受磁场力的因素”的实验中，要使导体棒的悬线向右的摆角增大，以下操作中可行的是（   ）

如图所示，光滑平行金属导轨PP′和QQ′处于同一水平面内，P和Q之间连接一电阻R，整个装置处于竖直向下的匀强磁场中．现垂直于导轨放置一根导体棒MN，用一水平向右的力F拉动导体棒MN，下列关于导体棒MN中感应电流的方向和它所受安培力的方向的说法正确的是（   ）

如图所示，用两根轻细金属丝将质量为m，长为l的金属棒ab悬挂在c、d两处，置于匀强磁场内．当棒中通以从a到b的电流I后，两悬线偏离竖直方向θ角处于平衡状态．为了使棒平衡在该位置上，所需的最小磁感应强度的大小、方向为（   ）

如图，一长为10cm的金属棒ab用两个完全相同的弹簧水平地悬挂在匀强磁场中，磁场的磁感应强度大小为0.1T，方向垂直于纸面向里，弹簧上端固定，下端与金属棒绝缘，金属棒通过开关与一电动势为12V的电池相连，电路总电阻为2Ω，已知开关断开时两弹簧的伸长量均为0.5cm，闭合开关，系统重新平衡后，两弹簧的伸长量与开关断开时相比均改变了0.3cm，重力加速度大小取10m/s² ， 判断开关闭合后金属棒所受安培力的方向，并求出金属棒的质量．

如图所示，空间存在一有边界的条形匀强磁场区域，磁场方向与竖直平面（纸面）垂直，磁场边界的间距为L，磁感应强度为B。一个质量为m、匝数为N、边长也为L的正方形导线框沿竖直方向运动，线框所在平面始终与磁场方向垂直，且线框上、下边始终与磁场的边界平行，导线框总电阻为R。t=0时刻导线框的上边恰好与磁场的下边界重合（图中位置I），导线框的速度为v₀。经历一段时间后，当导线框的下边恰好与磁场的上边界重合时（图中位置II），导线框的速度刚好为零。

水平放置的光滑金属导轨宽L=0.2m，接有电源电动势E=3V，电源内阻及导轨电阻不计．匀强磁场竖直向下穿过导轨，磁感应强度B=1T．导体棒ab的电阻R=6Ω，质量m=0.01kg，垂直放在导轨上并良好接触（如图），当合上开关的瞬间通过ab棒的电流为0.5A，求此时：

如图所示，在倾角为θ =30°的斜面上，固定一宽L=0.25 m的平行光滑金属导轨，在导轨上端接入电源和滑动变阻器R。电源电动势E=12 V、内阻r =1 Ω，一质量m =20 g的金属棒ab与两导轨垂直并接触良好。整个装置处于磁感应强度B=0.80 T、方向垂直于斜面向上的匀强磁场中（导轨与金属棒的电阻不计）。g取10 m/s² ， 要保持金属棒在导轨上静止，求：

如图所示是导轨式电磁炮的原理结构示意图。两根平行长直金属导轨沿水平方向固定，其间安放炮弹。炮弹可沿导轨无摩擦滑行，且始终与导轨保持良好接触。内阻为r可控电源提供的强大恒定电流从一根导轨流入，经过炮弹，再从另一导轨流回电源，炮弹被导轨中的电流形成的磁场推动而发射。在发射过程中，该磁场在炮弹所在位置始终可以简化为磁感应强度为B的垂直平行轨道匀强磁场。已知两导轨内侧间距L，炮弹的质量m，炮弹在导轨间的电阻为R，若炮弹滑行s后获得的发射速度为v。不计空气阻力，下列说法正确的是（   ）

如图所示是一位同学制作的实验装置：柔软弹簧竖直悬挂，下端恰与铜片接触。当开关闭合后，弹簧时伸时缩，灯泡时明时暗。关于这个实验现象，下列说法中正确的是(   )

长为L的通电直导线放在倾角为θ的光滑斜面上，并处在磁感应强度为B的匀强磁场中，如图所示，当B方向垂直斜面向上，电流为I₁时导体处于平衡状态；当B方向改为竖赢向上，电流为I₂时导体处于平衡状态．则电流强度比值 为（   ）

如图所示，间距d=0.5m的足够长光滑导轨PQ、MN平行放置，导轨PQ、MN所在平面与水平面的夹角θ=30°，空间存在着磁感应强度大小为B=2.0T、方向垂直导轨PQ、MN平面向上的匀强磁场．一质量m=0.1kg的导体棒ab由静止沿导轨PQ、MN下滑，经一段时间后稳定．下滑过程中导体棒ab始终与导轨PQ、MN垂直且保持良好接触．已知PM间所接电阻和导体棒ab的电阻均为R=1.0Ω，不计导轨电阻，重力加速度g=10m/s² ， 则稳定后（   ）

如图所示，质量为m、长为L的导体棒电阻为R，初始时静止于光滑的水平轨道上，电源电动势为E，内阻不计．匀强磁场的磁感应强度为B，其方向与轨道平面成θ角斜向上方，开关闭合后导体棒开始运动，则(   )．

自奥斯特发现电流能使磁针发生偏转之后，安培等人又做了很多关于电流与磁场发生相互作用的实验。如图所示，把一段直导线悬挂在蹄形磁铁的两极间，通以电流，导线就会移动。关于该实验，下列说法正确的是（   ）

两根足够长的光滑平行导轨竖直固定在竖直平面内，间距为L，底端接一阻值为R的电阻。将质量为m的水平金属棒悬挂在一个固定的轻弹簧下端，金属棒和导轨接触良好，导轨所在平面与磁感应强度为B的匀强磁场垂直，如图所示，除电阻R外，其余电阻不计，重力加速度为g。现将金属棒从弹簧原长位置由静止释放，则（   ）

如图所示，光滑的定滑轮上绕有轻质柔软细线，线的一端系一质量为2m的重物，另一端系一质量为m、电阻为R的金属杆。在竖直平面内有间距为L的足够长的平行金属导轨PQ、EF，在QF之间连接有阻值也为R的电阻，其余电阻不计，磁感应强度为B₀的匀强磁场与导轨平面垂直，开始时金属杆置于导轨下端QF处，将重物由静止释放，当重物下降h时恰好达到稳定速度而匀速下降。运动过程中金属杆始终与导轨垂直且接触良好，不计一切摩擦和接触电阻，重力加速度为g，求：

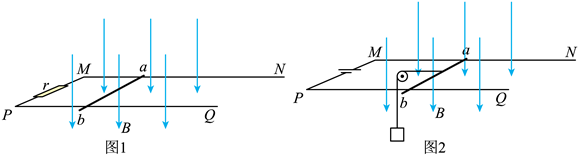

发电机和电动机的工作原理可以分别简化为如图1、图2所示的情景，在竖直向下的匀强磁场中，两根光滑平行金属轨道 、 固定在水平面内，金属导体棒ab垂直于 、 放在轨道上，与轨道接触良好。图1中导体棒ab在水平向右的外力作用，平行于轨道向右做匀速运动；图2轨道端点 间接有电源，导体棒ab通过滑轮匀速提升重物。

如图所示，半径为r的祖糙四分之一圆弧导轨与光滑水平导轨平滑相连，四分之一圆弧导轨区域没有磁场，水平导轨区域存在磁感应强度大小为B、方向竖直向上的匀强磁场，导轨间距为d，ab、cd是质量为m、电阻为R的金属棒，导轨电阻忽略不计。cd静止在平滑轨道上，ab从四分之一圆弧轨道顶端由静止释放，在圆弧轨道上克服阻力做功 mgr，水平导轨足够长，ab、cd始终不会相撞，重力加速度为g。从ab棒进入水平轨道开始，下列说法正确的是（   ）

如图所示，导体棒ab两个端点分别搭接在两个竖直放置、电阻不计、半径相等的金属圆环上，圆环通过电刷与导线c、d相接。c、d两个端点接在匝数比n₁∶n₂=10∶1的理想变压器原线圈两端，变压器副线圈接滑动变阻器R₀。匀强磁场的磁感应强度为B，方向竖直向下，导体棒ab长为L（电阻不计），绕与ab平行的水平轴（也是两圆环的中心轴） 以角速度ω匀速转动。如果滑动变阻器的阻值为R时，通过电流表的电流为I，则（   ）
