直流电动机的构造原理与工作过程知识点题库

如图所示为电脑散热风扇．下列四个实验装置中能说明其工作原理的是（　　）

A .

B .

C .

D .

下列有关电和磁的说法正确的是（　　）

A . 金属外壳用电器必须使用两脚插头 B . 电动机是根据电磁感应的原理制成的 C . 磁体之间的相互作用是通过磁场发生的 D . 同种电荷相互吸引，异种电荷相互排斥

电动机是根据的原理制成的，一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为2Ω，那么它的电功率是 W，这台电动机1min内产生的热量是 J，这台电动机的效率是 .

下列有关电和磁的描述中，不正确的是（）

A . 电风扇的工作原理是利用电流的磁效应 B . 条形磁铁两端的磁感线的分布较密，该处的磁场较强 C . 电磁铁的磁性强弱与电流的大小和线圈匝数有关 D . 电视机的屏幕上由于有静电产生，所以容易吸引空气中的灰尘

如图所示，开关闭合后，导体棒ab会发生运动．根据这一原理可以制成机，如果用灵敏电流表替换电源和滑动变阻器，正确接入电路中，闭合开关S，让ab向左运动的过程中，观察到的现象是．

如图所示的演示实验，给直导线（铝棒）通电，观察到直导线运动起来．

（1）就是根据这个原理制成的（选填“电动机”或“发电机”）
（2）当改变直导线中的电流大小时，发现导线运动情况不同，请根据这个现象提出一个可探究的问题

关于物理知识在生活中的应用，下列说法中错误的是（）

A . 拍打干净衣服上的灰尘利用了惯性 B . 茶壶利用了连通器的原理 C . 电饭锅工作利用了电流的热效应 D . 电动机是根据电磁感应现象制成的

电动机的工作原理是，只改变线圈中的电流方向，电动机的转动方向（选填“会”或“不会”）发生改变．电风扇、洗衣机、抽油烟机等家用电器都装有电动机，这些用电器是联接入家庭电路的．

交流发电机与直流电动机的主要不同之处是，交流发电机没有，而有．我国在生产和生活中所用的交流电的周期是，频率为．

如图与电有关的设备中，下列说法正确的是（　　）

A . 甲图中的电能表是用于测量用电器电功率的仪表 B . 乙图中三角插头的其中一个脚与用电器金属外壳连接 C . 丙图中无人机的电动机在工作时将机械能转化为电能 D . 丁图中POS机检测头利用的电磁感应原理是安培首先发现的

如图是“混合动力汽车”原理结构的示意图，该车行使过程中把电能转化为机械能的部件是（）

A . 汽油发动机 B . 电池 C . 发电机 D . 电动机

下列说法中正确的是（）

A . 只要导体在磁场中运动就会受到磁场力作用 B . 电动机是利用电磁感应现象制成的 C . 发电机是把电能转化为机械能的机器 D . 电流的周围存在着磁场

阅读以下材料，回答相关问题.

无链条电动自行车

无链条电动自行车，整体外形时尚，没有了链条，外观变得与普通自行车或电动车有些不同，如图33所示.无链条电动自行车被称为“没有链条的混合动力电动自行车”.它结合了电子动力和人体动力，此车既可以通过给锂电池充电获得能量；也可以通过骑行者踩脚踏板获得能量.骑行者踩脚踏板的动能，可通过车上的发电机转化为电能，存储在自行车框架中的锂电池内，之后通过电动机驱动后轮转化成动能，以此驱动自行车前进.因此使骑行者骑得更省力，同时也能减少对环境的污染.

图中所示这款无链条电动自行车，其锂电池容量为10Ah、电压为36V.

与链条车相比，这种新型自行车具备许多优点.比如：省力、耐用、安全、灵便、干净卫生、结构简单、修理方便，骑行12000km也无须大修.因此，无链条电动自行车是城市中一种理想的交通工具.

请回答下列问题：

（1）无链条电动自行车可将骑行者踩脚踏板所产生的动能通过发电机转化为能，由车子的锂电池存储，之后再通过驱动后轮再次转化成动能，驱动车子前进.
（2）图中这款车的锂电池最多所储存的电能约为J.
（3）图中这款车，若骑行者不踩脚踏板，仅靠锂电池驱动，这种“电力驱动”可使车连续行驶2×10⁴m；若骑行者踩脚踏板辅助锂电池给车提供能量，这种“混合动力驱动”可使车连续行驶3.5×10⁴m，则“混合动力驱动”时人所提供的能量与“电力驱动”时锂电池提供的能量之比为.

下列说法中正确的是（）

A . 通电导体周围存在磁场 B . 发电机工作时将机械能转化为电能 C . 电动机是利用电磁感应原理制成的 D . 磁场中某点的磁场方向是由放在该点的小磁针决定的

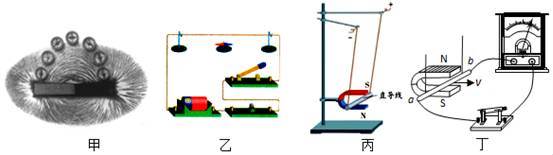

如图，下列关于电和磁现象的探究活动，其中说法正确的是（）

A . 甲图为条形磁体周围的铁屑的分布，说明磁感线是真实存在的 B . 乙图闭合开关后，小磁针发生偏转，说明磁能生电 C . 利用丙图揭示的原理可以制成发电机 D . 丁图中说明机械能可以转化为电能

在安装直流电动机模型的实验中，下列说法中错误的是（）

A . 交换磁铁两个磁极的位置，可以改变电动机的转动方向 B . 交换电源接线，可以改变电动机的转动方向 C . 如果转子转速不快，可以任意增加串联的电池个数，使转速达到很高 D . 如果接上电源后，转子不转动，要检查换向器与电刷接触是否良好

在如图所示的实验装置中，当开关闭合时，能观察到导体棒ab沿金属导轨运动。利用这一现象所揭示的原理可制成的设备是（）

A . 电热器 B . 电动机 C . 发电机 D . 电磁继电器

研究电动机的工作过程。

（1）电动机的工作原理是磁场对有力的作用。甲图中，线圈左右两边框ab、cd的受力方向相反，其原因是。
（2）乙图中的线圈可以持续转动，是因为它加装了，该装置能在线圈(选填“刚转到”、“即将转到”或“刚转过”)平衡位置时，自动改变线圈中的电流方向。
（3）丙图中用漆包线绕成矩形线圈，将线圈两端的漆全部刮去后放入磁场，闭合开关，可观察到线圈在磁场中(选填“能”或“不能”)沿某一方向持续转动，图中线圈 (选填“处于”或“不处于”)平衡位置。

北京成功举办冬奥会后，正式成为了世界上唯一一个“双奥”之城。奥运因科技更精彩，尽显中国智造的黑科技。下列有关说法正确的是（）

A . 智能餐厅中的绝大部分机器人都用到了电动机，其工作原理与汽油发动机相同 B . VR观赛用到的5G通信比4G所使用的电磁波在空气中的传播速度更快 C . 使用奥运专列刷脸进站功能时，乘客的脸部应处于刷脸机摄像头的二倍焦距以内 D . “腋下创可贴”的可穿戴式体温计中的温度传感器，制作时用到的主要材料是半导体

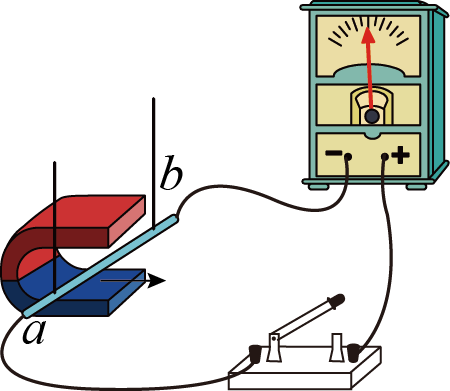

下列哪个实验装置与电动机的原理相同（）

A .

B .

C .

D .
