如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（）

根据图中小磁针的指向，在图中括弧中标出通电螺线管的N或S极，以及电源的“+”或“﹣”极．

请在图中标出通电后螺线管和小磁针的N极．

如图所示，当电源开关接通后，会发现小磁针的北极向 （填“左或“右”）偏转，这说明通电螺线管周围存在 ；同时发现可移动的A、B两螺线管相互 （填“靠近”或“远离”）

如图所示，请画出开关闭合后通电螺线管和小磁针静止时的N、S极．

实验室有一只，仍能向外供电的蓄电池．小明想用它来作为一个电学实验的电源，但由于该蓄电池的正、负极标志已模糊不清，为先弄清蓄电池的正、负极，小明又从实验室里找到另外一些：小磁针、螺线管、电流表、直流电动机、电压表、导线等，请你有效利用这些器材帮小明设计出两种方法，判别蓄电池的正、负极．

	所选用器材	主要实验步骤
方法一
方法二

根据图中通电螺线管中的电流方向，可以判断出通电螺线管的左端是极．（填“N”或“S”）．

如图所示，通电螺线管周围小磁针静止时，小磁针N极指向不正确的是（   ）

在图中用箭头标出磁感线的方向和电源的正、负极．

根据图示通电螺线管周围的磁感线方向，在图中标出通电螺线管的N极和电源的正极．

电磁铁和永磁体产生的磁场如图所示，请标出永磁体A左端的磁极和电磁铁电源的“十”、“﹣”极．

如图，根据小磁针静止时的指向，标出通电螺线管的磁感线方向和电源的正、负极．

如图所示，小磁针静止在通电螺线管的正上方，在图中标出电源的正、负极和通电螺线管的N极和S极．

如图所示，给电磁铁通电，条形磁铁及弹簧在图中位置静止。当滑动变阻器的滑片向b端滑动时，弹簧长度变短，则螺线管上端为（选填“N极”或“S极”），电源左侧为（选填“正极”或“负极”），若其他条件不变，只将电源正负极对调，待弹簧稳定时，弹簧长度与对调前比较将（选填“变长”或“变短”）。

请根据小磁针静止时S、N的指向，在图中标出通电螺线管磁感线的方向和电源的“+”极。

如图所示，当开关闭合后，螺线管上方的小磁针静止在图示位置，则小磁针的右侧为极；关于通电螺线管磁场的方向，小明通过实验得出的结论是：通电螺线管的极性跟导线的环绕方向有关。请对此结论作出评价：。

如图所示，把螺线管沿着东西方向水平悬挂起来，然后给导线通电，要使螺线管转动后，静止时A端指南，请标出导线中的电流方向．

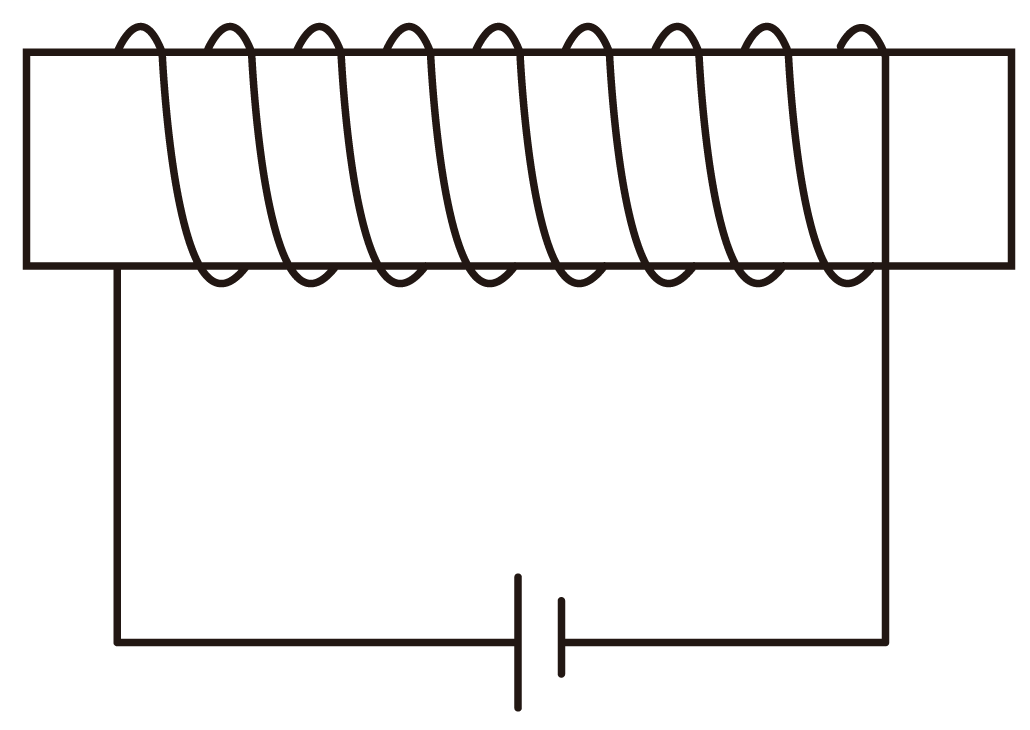

按下列要求作图：

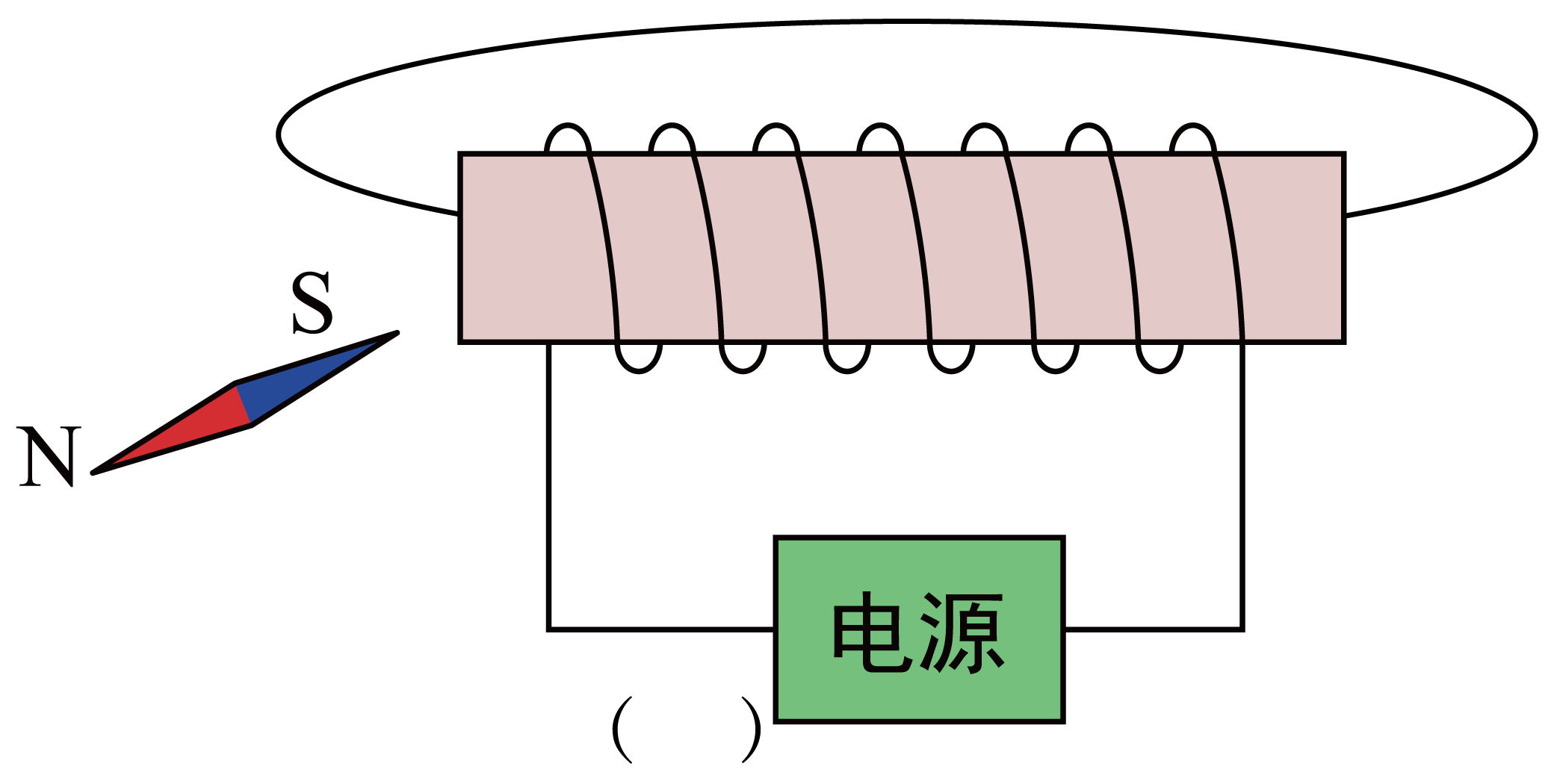

通电螺线管外部小磁针静止时N极的指向如图所示。请在图中标出磁感线方向，并在括号内标出电源的“+”或“﹣”极。

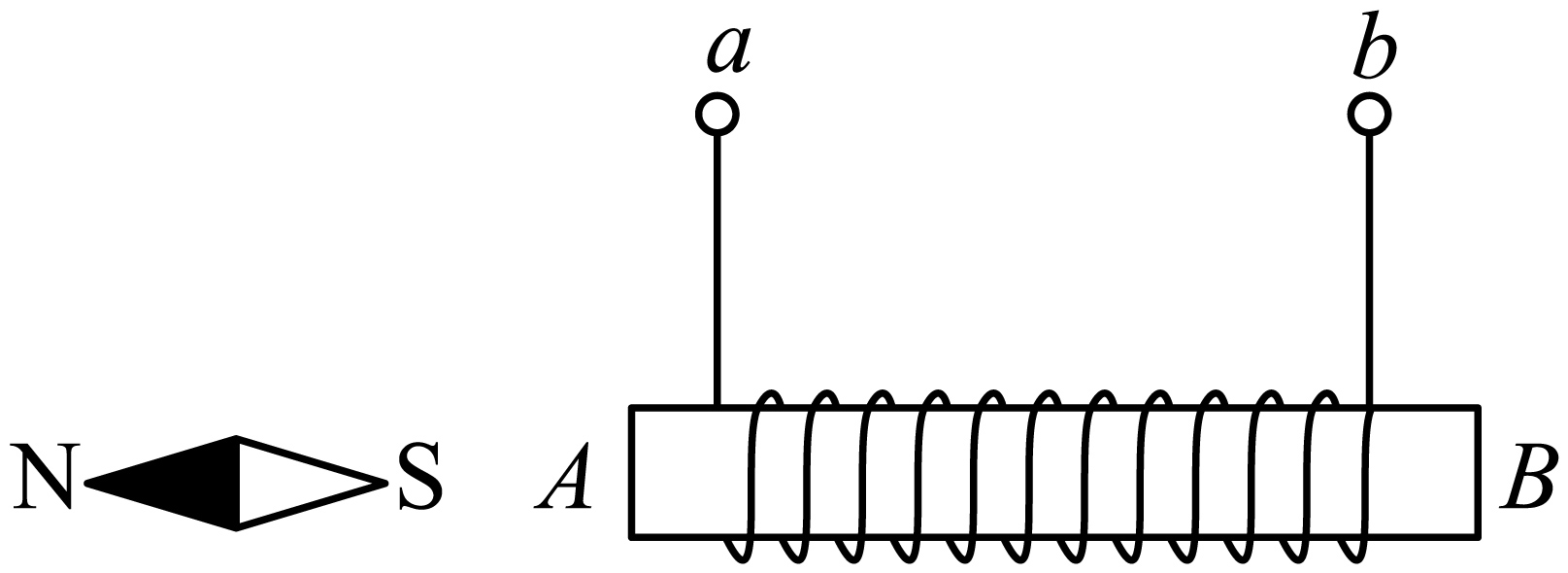

小林将通电螺线管与电池接通后，小磁针静止时的位置如图所示，则螺线管a端接的是电池（选填“正极”或“负极”）。
