通电螺线管的极性和电流方向的判断 知识点题库

如图所示，是小磁针静止时的指向，请标出通电螺线管的磁极和电源的“+”、“﹣”极．

如图所示，电磁铁的极性已经标出，按要求作图．

①在括号内用“+”或“﹣”标出电源的极性

②小磁针的N极

③磁感线的方向．

如图所示，当S闭合时，小磁针逆时针偏转，则通电螺线管左端为极，电源的B端为极．

一小磁针放在通电螺线管周围，静止时N极指向如图所示．请用箭头标出磁感应的方向，并用“+”、“﹣”符合在括号内标出电源正、负极．

在图中，能正确表示小磁针静止时N极指向的是（　　）

下列的四幅图，对应的说法正确的是（　　）

如图所示，小磁针禁止在通电螺线管的正右方，请根据磁感线方向，在图中标出小磁针的N、S极和电源的正、负极．

如图所示，开关闭合后，位于螺线管右侧的小磁针逆时针旋转90°．请你在图中标出螺线管的N、S极，并在括号内标出电源的“+”、“﹣”极．

根据小磁针静止时的指向在如图所示中标出通电螺线管的N、S极和电流方向．

如图，根据小磁针的极性，在圈内标出磁感线的方向．

根据图中小磁针的指向，下列关于电磁铁极性和电源正负极的判断正确的是（   ）

小磁针静止时的位置如图所示，请标出电源“+”“﹣”极和磁感线的方向．

如图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平，当电路中滑动变阻器滑片P逐渐向左移动时，条形磁铁仍保持静止，在此过程中条形磁铁受到的摩擦力的方向和大小是（   ）

一个空心小铁球放在盛水的烧杯中置于铁棒AB的上方，绕在铁棒上的线圈连接如图所示的电路，开关S闭合后，空心小铁球仍漂浮在水面上，此时A端为电磁铁的极，当滑片P向左滑动，空心小铁球所受浮力，烧杯底部受到水的压强.（选填“增大”、“减小”或“不变”）

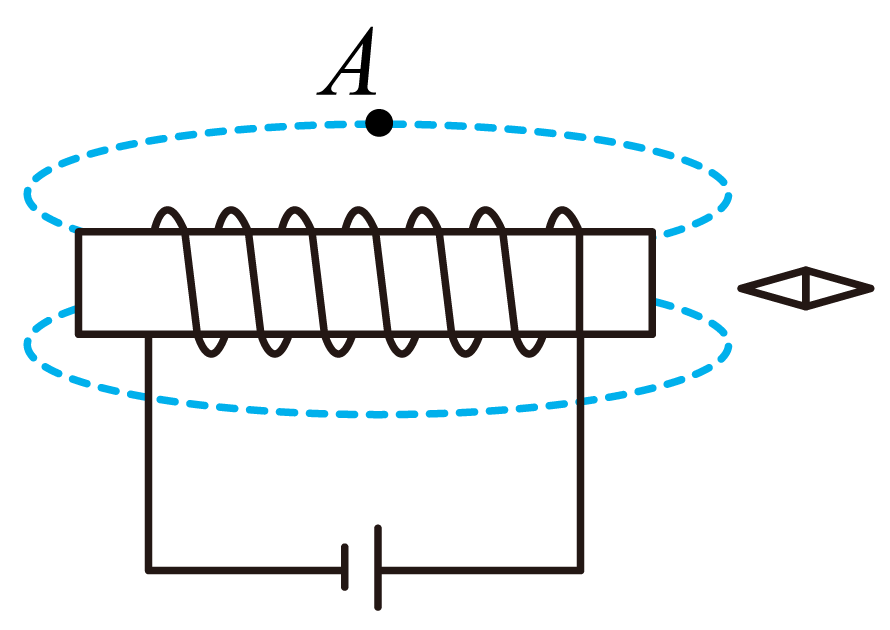

在图中，请你标出小磁针的N极和A点的磁感线方向。

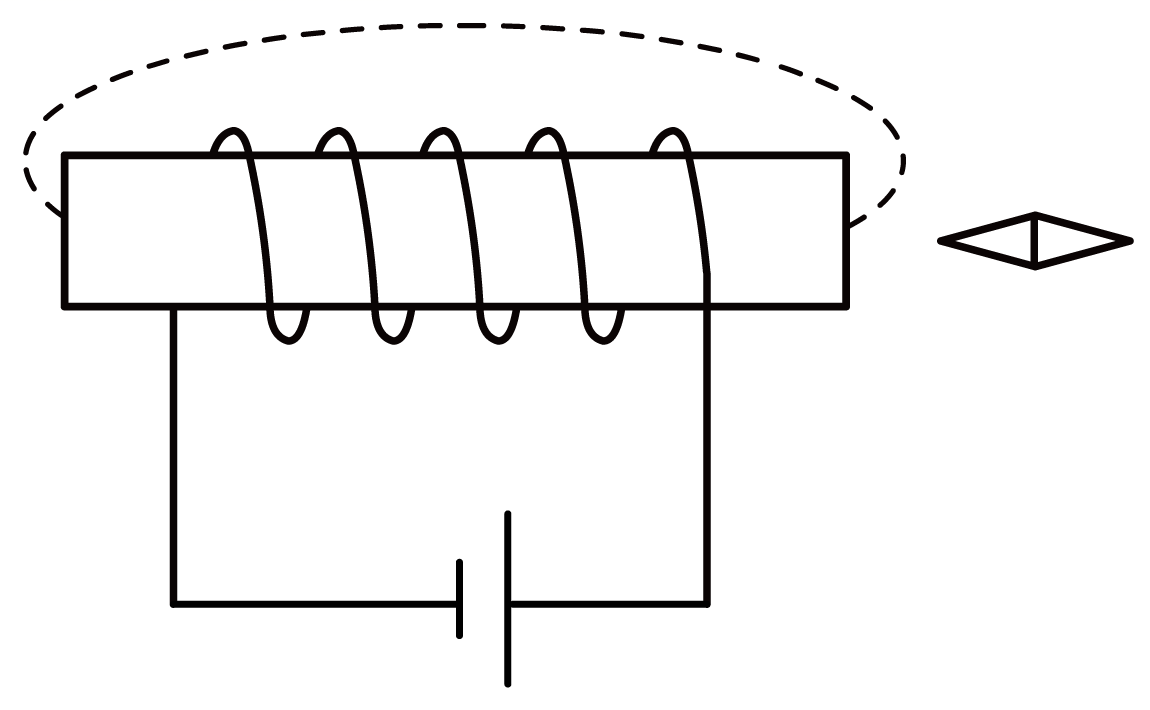

请在图中标出通电螺线管外部磁感线的方向及小磁针的N极。

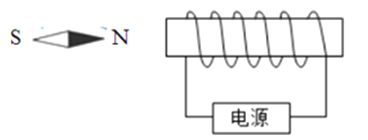

请标出图中通电螺线管的N、S极以及所接电源的正负极．

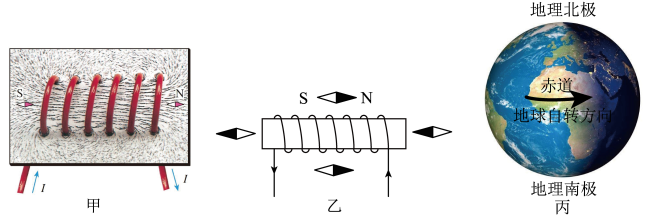

在“探究通电螺线管外部的磁场分布”的实验中，实验设计如下：

⑴在螺线管的两端各放一个小磁针，在硬纸板上均匀的撒满铁屑，通电观察小磁针的指向，轻敲纸板，铁屑的排列情况如图甲所示。

⑵把小磁针放到螺线管四周不同位置，通电后小磁针静止时的指向如图乙所示。

⑶通过实验，画出了通电螺线管的磁感线，根据通电螺线管的磁感线分布形状，我们发现，通电螺线管外部的磁场与（选填“条形”或“蹄形”）磁体的磁场相似。

⑷根据安培定则可以判断出图乙所示的通电螺线管的（选填“左”或右”）端为N极。通过进一步的实验，同学们发现，通电螺线管的极性与环绕螺线管导线中的方向有关。

⑸地球周围存在磁场，有学者认为，地磁场是由于地球带电自转形成圆形电流引起的，结合图甲、乙分析推断；图丙中地球的圆形电流方向与地球自转方向（选填“相同”或“相反”）。

在图中请根据磁感线的方向在图中两个虚线框内分别标出小磁针和电源的极性。
