通电螺线管的磁场知识点题库

开关S闭合后，小磁针静止时的指向如图所示。由此可知( )

A . a端是通电螺线管的N极，c端是电源正极 B . a端是通电螺线管的N极，c端是电源负极 C . b端是通电螺线管的N极， d端是电源正极 D . b端是通电螺线管的N极，d端是电源负极

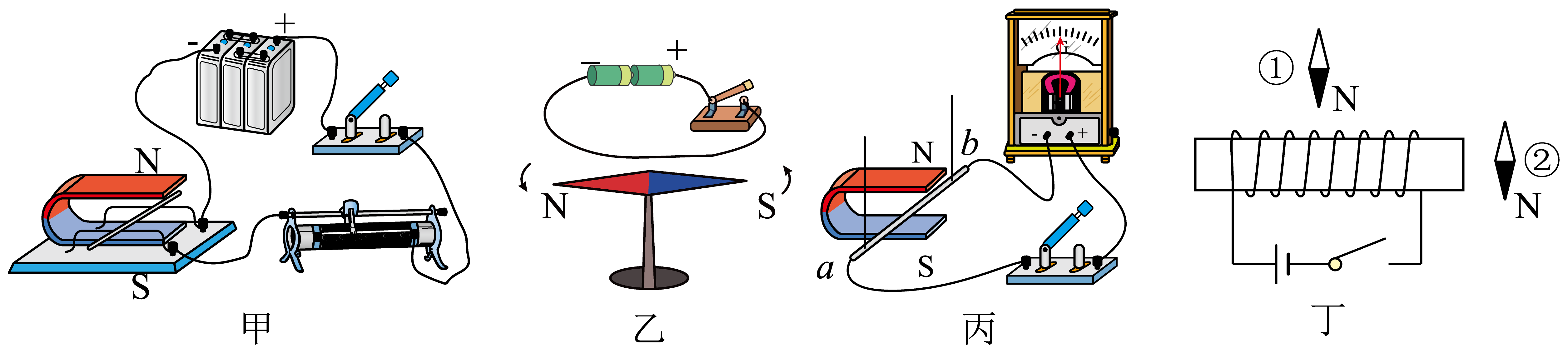

如图所示的四个装置，下列表述正确的是( )

A . 可用来演示电磁感应现象

B . 可用来演示电动机原理

C . 可用来演示发电机原理

D . 图中S闭合时小磁针的S极被吸引

医生对病人进行脑部手术时，需要将体温降至合适的温度．准备手术之前，病人的心肺功能开始由心肺机取代，心肺机的功能之一是用“电动泵”替代心脏博动，推动血液循环，如图所示，将线圈a、b缠绕并固定在活塞一端，利用其与固定磁铁之间的相对运动，带动电动泵中的活塞，使血液定向流动；阀门K₁、K₂都只能单向开启，反向则封闭管路．当线圈中的电流从a流向b时，线圈的左端为极，活塞将向运动，“动力泵”处于（填“抽血”或“送血”）状态．

请在图中标出小磁针的N极和通电螺线管下方那条磁感线的方向．

标出静止在磁场中的小磁针的N极和磁感线的方向

法国科学家阿尔贝•费尔和德国科学家彼得•格林贝尔由于发现巨磁电阻（GMR）效应，荣获了2007年诺贝尔物理学奖．这一发现大大提高了磁、电之间信号转换的灵敏度．如图是说明巨磁电阻特性原理的示意图：

（1）通电螺线管的右端是极；
（2）闭合开关S₂ ，指示灯不亮，再闭合开关S₁ ，指示灯发光，由此可知：巨磁电阻的大小与有关；
（3）若滑片P向左移动，电磁铁的磁场（填“增强”、“减弱”），观察到指示灯变得更亮，由此实验可得出结论：；
（4）请举出一个应用巨磁电阻效应相关的实例．

如图所示，小磁针静止在通电螺线管左侧，请标出磁感线方向及小磁针的N极．

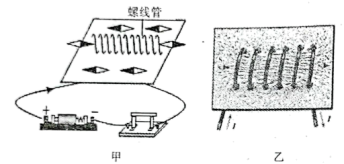

用如图所示的装置可以探究通电螺线管外部磁场的方向．

（1）选用小磁针是为了．
（2）实验过程中，把电池的正负极位置对调，这样操作是为了研究和是否有关．

小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示．下列说法正确的是（）

A . 图中P、Q两点相比，P点处的磁场较强 B . 若只改变螺线管中的电流方向，P、Q两点处的磁场会减弱 C . 若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变 D . 若只增大螺线管中的电流，P、Q两点处的磁场方向会改变

有一环形电流，相当于一匝线圈．当电流从A端流入B端流出时，原本如图所示位置静止的小磁针会（）

A . 水平转动至N极指向纸内 B . 水平转动至S极指向纸内 C . 顺时针转动90度至竖直位置 D . 逆时针转动90度至竖直位置

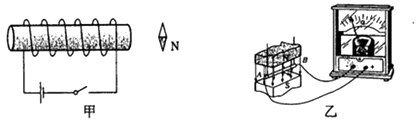

用如图甲、乙所示的装置，分别探究“通电螺线管外部磁场的分布”和“电磁感应现象”．

（1）在图甲中，闭合开关后，通电螺线管的右端为极．（选填“N”或“S”）
（2）在图甲实验过程中，将电源正负极对调，发现小磁针的偏转方向发生改变．这样操作是为了探究通电螺线管外部磁场方向和有关．
（3）图乙中，闭合电路中的一部分导体AB静止不动，当磁体左右运动时，灵敏电流计的指针（选填“会”或“不会”）偏转．这说明闭合电路的部分导体在磁场中做运动时，导体中会产生感应电流．

如图所示，开关闭合．请在图中方框里用箭头标出通电螺线管外部磁感线的方向．

如图所示，请你在图中标出通电螺线管的S极和磁感线的方向．

丹麦物理学家奥斯特1820年发现了电流的磁效应，在当时的科学界引起巨大的反响和重视，激励了科学家们的探索热情，他们让电流通过弯成各种形状的导线，研究电流产生的磁场．

（1）同年10月，安培在法国科学院的例会上做了一个有趣的实验．如图甲所示，在做好的螺线管中央穿一细线，把它悬挂起来，从理论上分析，螺线管通电后产生磁场的N极会指向地理附近（选填“南极”或“北极”），进一步研究发现，通电螺线管外部的磁场与磁体的磁场相似．
（2）如图乙所示，在螺线管内插一个铁芯，当电流通过螺线管时，螺线管中的铁芯就被电流的磁场，使它的磁性，我们可以通过来判断磁场的场强，当电路断开时，它们的磁性．

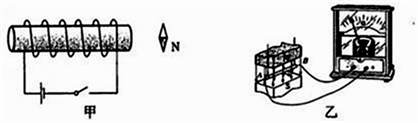

小明用如图甲、乙所示的装置，分别探究“通电螺线管外部磁场的分布”和“电磁感应现象”。

（1）在图甲中，闭合开关后，通电螺线管的右端为极。（选填“N”或“S”）
（2）在图甲实验过程中，将电源正负极对调，发现小磁针的偏转方向发生改变，这样操作是为了探究通电螺线管外部磁场方向和有关。
（3）图乙中，闭合电路中的一部分导体AB静止不动，当磁体左右运动时，灵敏电流计的指针（选填“会”或“不会”）偏转。这说明闭合电路的部分导体在磁场中做运动时，导体中会产生感应电流。
（4）小明观察在图乙实验中发现电流表指针偏转不明显，为了使指针偏转明显，请你从实验装置和操作上各提一条改进建议。
装置改进：操作改进：

小东做“探究通电螺线管外部磁场特点”的实验。

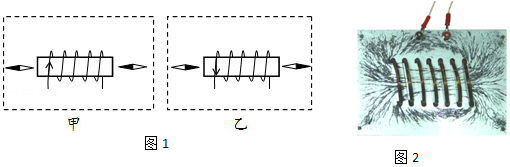

（1）通电螺线管左端的小磁针的偏转情况如图1甲，其他条件不变，只改变螺线管中的电流方向，通电螺线管左端的小磁针的偏转情况如图1乙。由以上实验可知：通电螺线管磁极方向与螺线管中的有关。
（2）实验中通电螺线管周围的铁屑分布如图2，观察铁屑的排列情况可知，通电螺线管外部磁场跟磁体的磁场相似；只利用铁屑的排列判断磁场方向（选填“能”或“不能”）。
