通电螺线管的磁场知识点题库

以下关于电与磁四幅图片的描述正确的是（　　）

A . 甲图：它是探究电磁感应现象的装置图 B . 乙图：向左调节滑动变阻器的滑片，电磁铁吸引大头针的数目变少 C . 丙图：将开关闭合，小磁针的N极向右转动 D . 丁图：电磁继电器是利用电流的热效应来工作的

条形磁体和通电螺线管之间有一小磁针，小磁针静止时北极的指向如图所示，请你标出电源的“+”“﹣”极，以及磁感线方向和条形磁体的S极

在探究通电螺线管外部磁场的方向时，玻璃板上均匀地撒上铁屑，闭合开关，轻敲玻璃板，铁屑的分布情况如图所示：铁屑在玻璃板上的分布与的磁场分布非常相似；若把连接电源正负极的接线对调，在闭合开关，轻敲玻璃板，此时铁屑的分布情况（改变/不变），小磁计N、S极的指向（改变/不变）。

请按要求作图：

（1）如图（1）所示，A为河底的鹅卵石，A′为河边观察者在B处看到的虚像，画出入射光线和折射光线．
（2）如图（2）所示为通电螺线管与小磁针静止时的情形，请在图中标出通电螺线管的N极和电源的“+”极．

奥斯特通过实验证实了电流的周围存在着磁场．如图所示，闭合开关S后，位于螺线管右侧的小磁针和位于螺线管正上方的小磁针N极指向将分别是（）

A . 向右，向左 B . 向左，向左 C . 向左，向右 D . 向右，向右

如图是用安培定则判定通电螺线管的磁极跟电流方向的关系示意图，请标出通电螺线管的N极，并在导线AB段用箭头标出电流的方方向．

如图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P缓慢向右移动，此时悬挂的小磁铁的运动情况是（）

A . 向下移动 B . 向上移动 C . 静止不动 D . 无法确定

闭合开关，螺线管右侧的小磁针立即转动，最后静止时N极指向螺线管，如图所示，请画出螺线管上的导线环绕图示．

在探究“通电螺线管外部磁场分布”的实验中，开关断开时小磁针甲、乙的指向如图所示，当开关闭合时，通电螺线管有磁性，则下列说法正确的是（）

A . 小磁针甲偏转，小磁针乙不偏转 B . 小磁针乙偏转，小磁针甲不偏转 C . 小磁针甲、乙均偏转 D . 滑动变阻器滑片P从右向左滑动时，通电螺线管和磁性逐渐增强

小磁针静止时的位置如图所示，其中涂黑的一端为N极，请在图中标出：

⑴电磁铁右端的极性；

⑵电源的正负极；

⑶磁感线的方向．

如图为一个通电螺旋管，标出小磁针的N极并用箭头画出磁感线的方向。

如图甲所示，根据小磁针的指向判断电源的左端为(选填“正”或“负”)极。如图乙所示，若将小磁针按如图乙所示置于通电螺线管附近，开关闭合瞬间，小磁针会（选填“顺”或“逆”）时针旋转。

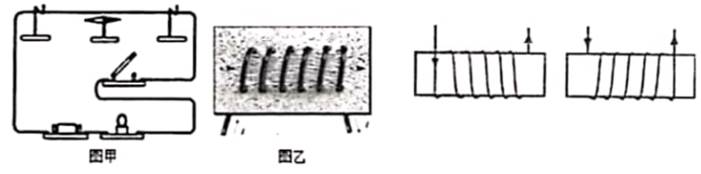

（1）如图甲是奥斯特实验装置，接通电路后，观察到小磁针偏转，此现象说明了；断开开关，小磁针在的作用下又恢复到原来的位置，改变直导线中电流方向，小磁针的偏转方向发生了改变，说明了。
（2）探究通电螺线管外部磁场分布的实验中，在嵌入螺线管的玻璃板上均匀撒些细铁屑，通电后(填写操作方法)玻璃板，细铁屑的排列如图乙所示，由此可以判断，通电螺线管外部的磁场分布与周围的磁场分布是相似的，将小磁针放在通电螺线管外部，小磁针静止时极的指向就是该点处磁场的方向．如图丙所示的两个通电螺线管会相互。

（1）在图中根据通电螺线管的磁感线方向，标出螺线管的N极，并在括号中用“+”或“-”标出电流表的接线柱。
（2）如图甲是用开关控制的三孔插座，请在图乙中将电路图连接完整。
（3）请在下图圈中正确填出电流表和电压表的符号。

如图所示，已知通电后螺线管周围磁感线方向，请在图中标出通电螺线管的N、S极，电源的正、负极，和通电瞬间小磁针N极（涂黑端）的偏转方向。

关于以下如图所示的实验现象及说明的问题，下列说法正确的是（）

A .

凸透镜正对太阳光一段时间后纸片会被烧焦，说明凸透镜对光有会聚作用 B .

滚摆上下运动过程中达到的最高点越来越低，说明这一过程中能量不守恒 C .

向两张纸的中间吹气时它们会互相靠近，说明气体在流速大的地方压强小 D .

玻璃板上的铁屑有规则分布，说明通电螺线管周围玻璃板平面内存在磁场

如图甲所示的磁悬浮地球仪的球体内有一个条形磁体，下方底座内有一个电磁铁。开关闭合后，地球仪就可以悬浮在空中。图乙是其内部结构示意图，请根据图示磁感线的方向，在图乙中标出球体内条形磁体的N、S极和电源的“+、一”极。

如图所示，电磁铁的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动。当铁块从电磁铁的左下方匀速运动到正下方过程中，同时滑片逐渐向上滑动，下列判断正确的是（）

A . 电磁铁的磁性逐渐增强 B . 电磁铁的上端是N极 C . 铁块对地面的压强逐渐减小 D . 应该减小弹簧测力计对铁块的拉力

开关S闭合后，小磁针静止时指向如图所示。请在图中两个虚线框内分别标出螺线管的磁极和电源的极性。

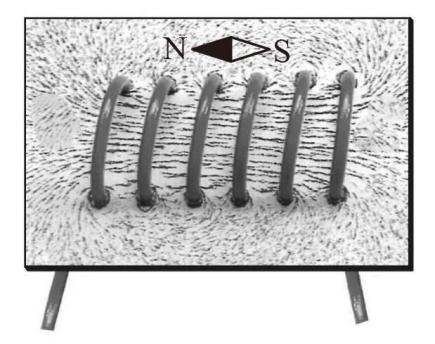

小明利用铁屑探究通电螺线管的磁场，通电后轻敲玻璃板，小磁针和铁屑静止时分布情况如图所示，则下列磁感线描述正确的是（）

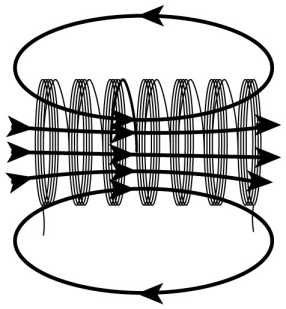

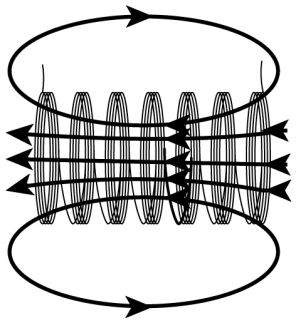

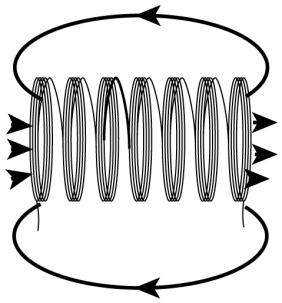

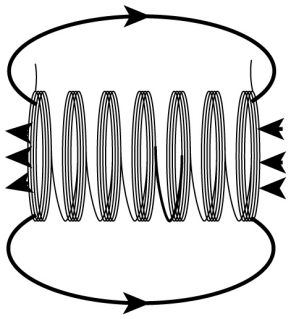

A .

B .

C .

D .

<<
<
2
3
4
5
6
7
8
9
10
>
>>
