通电螺线管的磁场知识点题库

下列说法中正确的是（）

A . 在磁场中不同的点，磁场方向一定不同 B . 磁场中的磁感线可能相交 C . 磁感线上任何一点的切线方向就是该点的磁场方向 D . 磁场是看不见、摸不着的，因此磁场是人们假想的

通电螺线管的极性决定于( )

A . 螺线管线圈的匝数 B . 螺线管中有无铁芯 C . 螺线管中的电流大小 D . 螺线管中电流方向

在图中虚线框内标出通电螺线管的磁极，并画出螺线管的绕线．

根据图所示的电流方向，判断通电螺线管的右端是极（选填“N”或“S”）．

如图所示，通电螺线管的极性正确的是（）

A .

B .

C .

D .

如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关S，待弹簧测力计示数稳定后，将变阻器R的滑片缓慢向右移动，在此过程中下列说法正确的是（）

A . 电压表示数变小，电流表示数变大 B . 电压表示数变大，电流表示数变小 C . 弹簧测力计示数变小 D . 弹簧测力计示数变大

根据要求作图

（1）如图1光线AO从空气斜射入水中，画出水中折射光线的大致方向．
（2）如图2所示是一个简易压水机，其中AOB是杠杆，作出动力F₁的力臂．
（3）如图3所示电路，小磁针在通电螺线管附近静止，标出小磁针的N极．

根据小磁针静止时的指向在如图所示中标出通电螺线管的N、S极和电流方向．

如图所示，图中的条形磁铁置于水平桌面上，电磁铁与其在同一水平面上，左端固定并保持水平．闭合开关S，条形磁铁所受摩擦力的方向；将滑动变阻器的滑片P由中点向b端移动，电磁铁的磁性将．

如图所示，关于下列四幅图的说法正确的是（）

A . 甲图的实验说明磁场能产生电流 B . 乙图的实验原理可以制成电动机 C . 丙图是的实验原理可以制成电动机 D . 丁图中开关闭合后，通电螺线管的右端有s极

两个通电螺线管，它们的一端位于图甲中的虚线框内，为探究两个通电螺线管之间的磁场方向，把一个小磁针分别放在虚线框内9个点的位置上，记录小磁针在各位置上的指向如图乙所示（小磁针涂黑的一端为N极）．请画出虚线框内两通电螺线管之间的磁感线（画出三条磁感线）及通电螺线管中电流的方向．

按照题目的要求作图：

（1）胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水分挤出后便可清理地板．请在图乙的示意中画出：
①动力F₁的力臂l₁；②作用在B点的阻为F₂ ．
（2）请在图丙中将灯泡和控制灯泡的开关正确连入家庭电路中．
（3）请在图丁中标出小磁针的N、S极及磁感线的方向．

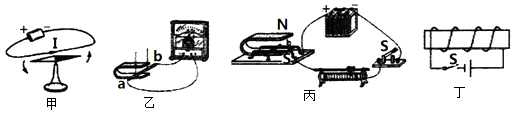

如图所示的四个装置可以用来演示物理现象或工作原理，下列表述正确的是（）

A . 甲图可演示发电机工作原理 B . 乙图可演示电动机工作原理 C . 丙图可演示电生磁现象 D . 丁图可演示电磁感应现象

在图中，标出A、B两个螺线管的极性；并且画出螺线管B上的绕线，要求通电后使图中的A、B两个螺线管相互排斥。

POS刷卡机的广泛应用给人们的生活带来了便利，POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）。在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息。下图中能反映POS刷卡机读出信息原理的是（　　）

A .

B .

C .

D .

小丽同学在学习了磁知识后，对磁现象很感兴趣.一天晚上，她在台灯下研究磁铁，偶然发现当磁铁靠近发光的台灯时，灯泡内的钨丝晃动了，于是她认为磁铁也能够吸引金属钨，要求只利用现有的装置，在不考虑温度对钨丝影响的情况下，请你通过实验证明小丽的观点是错误的.

（1）请你写出主要实验步骤和相应的实验现象；
（2）请你解释一下，当磁铁靠近发光的台灯时，灯泡内的钨丝晃动的原因.

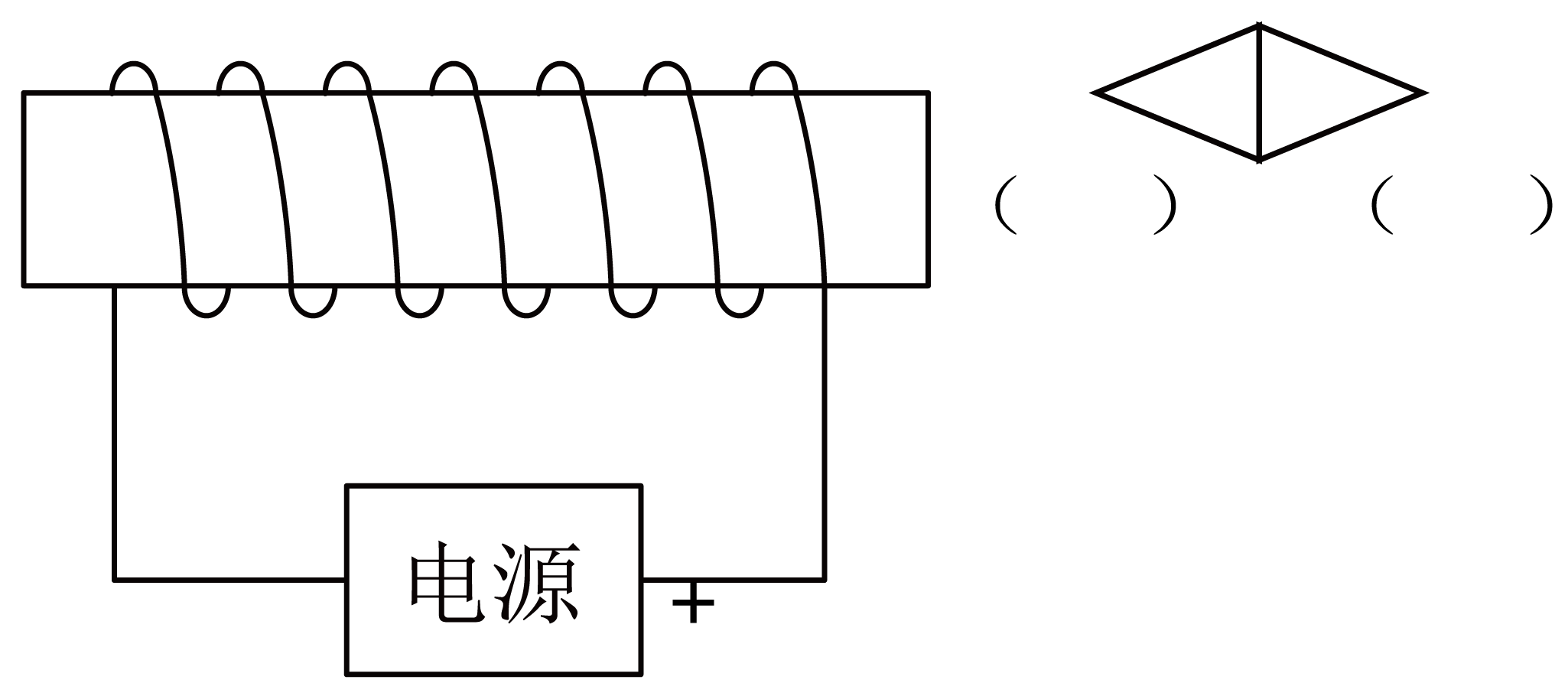

请在图中标出静止小磁针的N极。

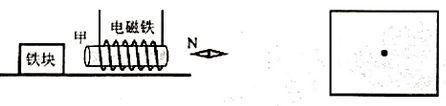

电磁铁通电后，小磁针N极转至图所示位置，此时铁块在水平桌面上静止并受到电磁铁吸引。

（1）电磁铁甲端应为N极还是S极?
（2）以点表示铁块，在方框内画出铁块受到的摩擦力。

绵阳市某初中学校的小明同学在学校实验室模拟安培1820年在科学院的例会上做的小实验：把螺线管水平悬挂起来，闭合开关，发现螺线管缓慢转动后停了下来，改变螺线管B端的初始指向，重复操作，停止时B端的指向都相同。模拟实验装置如图所示，闭合开关，螺线管停下来后B端指向（）

A . 东方 B . 南方 C . 西方 D . 北方

（1）如图是我国00后小将苏翊鸣在北京冬奥会单板滑雪男子大跳台比赛中获得冠军的精彩画面，请画出此时苏翊鸣受到重力的示意图（重心已标出）｡
（2）如图，小磁针静止在通电螺线管右侧，请标出小磁针的N极｡

<<
<
5
6
7
8
9
10
