家庭电路的连接 知识点题库

关于教室内的电灯、开关、插座之间的连接方式，下列说法正确的是  （   ）

（1）请在图1中画出蜗牛所受重力的示意图；

（2）请在图2中大致画出折射光线；

（3）请在图3的方框中正确填入开关和灯泡的符号．

宝山区家庭照明电路的电压为伏；家用空调与家用电话机（选填“不是”或“是”）串联在一起的；正常工作时，通过它们的电流是的（选填“相同”或“不相同”）．

小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下判说法中正确的是（   ）



关于家庭电路的说法不正确的是（     ）.

王大伯家中水井内有抽水泵（电动机），平时正常工作，井水温度正常；某一天，水泵坏了，开关S就一直断开，但井水温度明显变高。经检测，发现：开关处确实断开，但水泵和井水都带电．由此可知，王大伯家水泵电路的实际连接方式为图中的（   ）

学校电工要给教室安装一个三孔插座(如图)，其中接地的孔是（   ）

按照题目要求作图

小明在学习家庭电路与安全用电时知道了人直接或间接与线接触就有触电的可能，但他有这样一个疑惑，在如图甲所示的电路中，当开关闭合后人站在地面上接触到A或B点时是否都触电呢？于是他找来的电池、小灯泡、导线等组成电路来探究，老师告诉他火线相当于电源正极，零线和大地都相当于电源负极，他将灯L₀当做人体，若灯L₀发光则证明有电流流过人体，人触电；那么你认为当人接触B点时，相当于图乙中L₀的E端接（选填“C”或“D”）点，当开关闭合后人站在地面上接触到B点（选填“能”或“不能”）触电。

在图中虚线框A和B内分别接入开关和电灯（元件符号：开关 ，电灯⊗），并完成三孔插座的连接，使电路符合安全用电的要求。

关于家庭电路，下列说法中正确的是（  ）

关于厨房中的情景说法不正确的是（   ）

下列关于家庭电路和用电安全的说法正确的是（   ）

请用笔画线代替导线，将图中的电灯、开关正确接入家庭电路中。

如图甲为某品牌带指示灯插座，使用中发现：开关断开时，指示灯不发光，插座不能提供电压；开关闭合时，指示灯发光，插座提供电压；如果指示灯损坏，开关闭合时，插座也能提供电压。请根据要求和安全用电原则在图乙中完成电路连接。

如图甲为带开关的插座，开关断开后，插孔均不能提供工作电压，图乙为示意图，请完成接线．

如图为小明家的家庭电路图，根据该电路图可知，下列说法正确的是（   ）

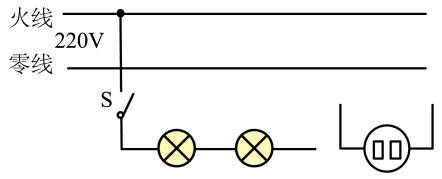

如题图所示，教室内有2盏“220V，40W”的电灯和1个插座，请你用笔画线代替导线将电路连接完整。要求开关S控制两盏灯，且一盏灯坏了，另外一盏灯仍然能正常发光。

关于家庭电路和安全用电，下列说法中错误的是（   ）
