家庭电路的连接 知识点题库

家用照明电路的电压为 伏，常用洗衣机与冰箱之间是 连接的（选填“串联”或“并联”），家庭中消耗的电能，可用 表来测量．

对人体来说，安全电压一般不高于 V；在家庭电路中，火线和零线间的电压达到220V，人们通常用测电笔来判断火线和零线，方法是：用接触笔尾金属体，当测电笔的氖管发光时，金属体笔尖接触的就是 线．请用笔画线把图中的灯泡正确接入电路中 ．

请将图中电路元件正确接入照明电路中．



将图中的开关、螺丝口灯泡、插座接入家庭电路．要求开关控制灯泡．

通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电器应该（选填“串联”或“并联”）后接在电路中，控制用电器的开关要连接在（选填“火线”或“零线”）和用电器之间．

家庭电路中，电冰箱、电饭煲、日光灯等家用电器的连接方式是联，其中电饭煲是利用电流的工作的．如图所示的A点是灯头接导线的螺丝（灯丝完好），当电路中的开关S断开时，站在地面上的人用手接触电路中的A点（会/不会）触电．

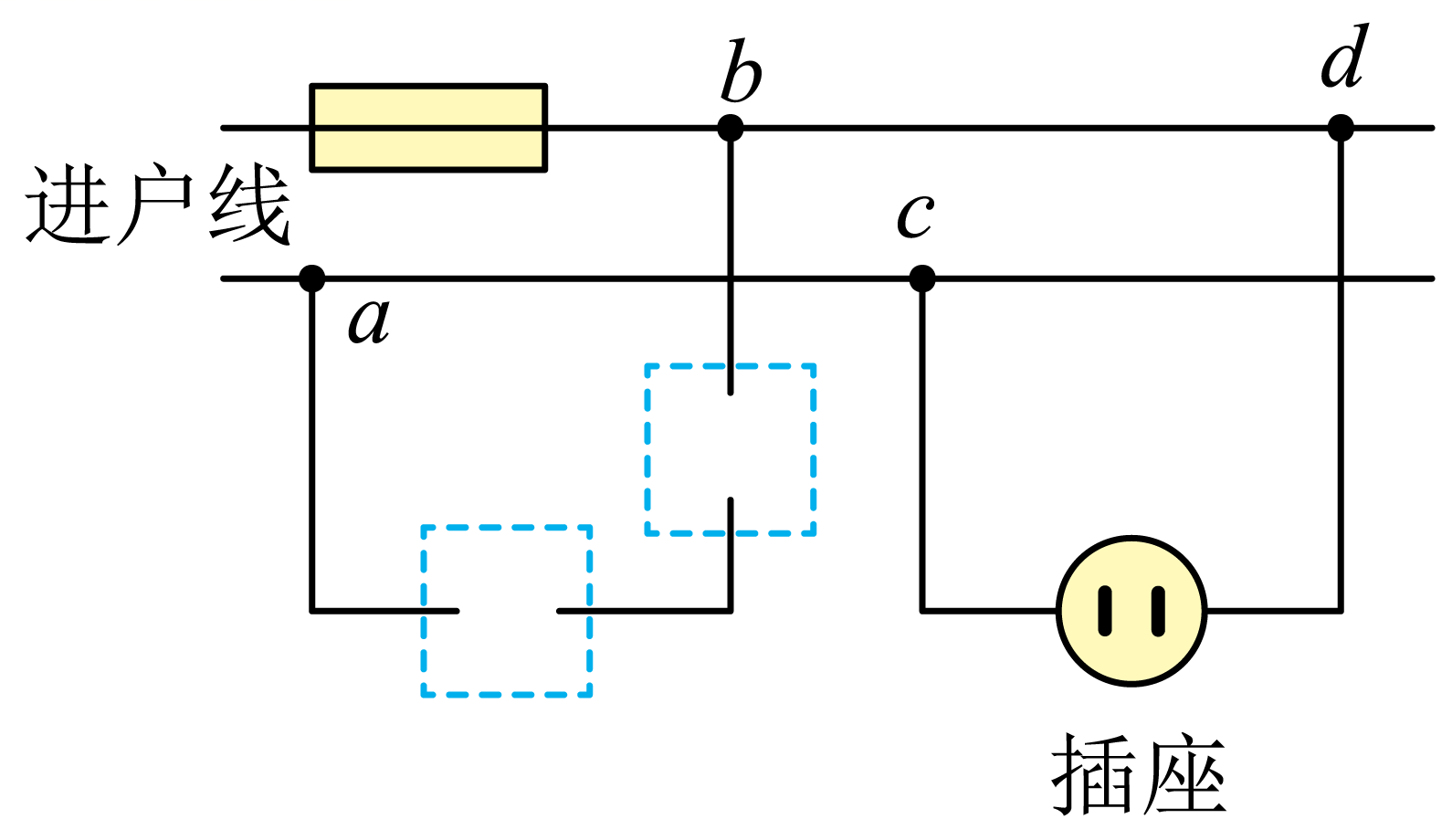

在图中完成家庭电路的连接，使其符合安全用电的要求．

图甲所示的是小明常用的一个插线板，他在使用中发现：插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供正常电压；如果指示灯损坏，开关闭合时插孔也能提供正常电压。根据上述现象，你认为指示灯和开关是怎样接连的？请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。



如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。

如图所示为小明家客厅的实物电路图。请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中。

穿轮滑鞋的小致因用力推墙而后退，对此现象中相关物理知识分析正确的是（   ）

教室里的电风扇与电灯之间是连接的，电风扇与开关之间是连接的。标有“220V44W”字样的电风扇正常工作时的电流为安。

关于家庭电路，下列说法错误的是（  ）

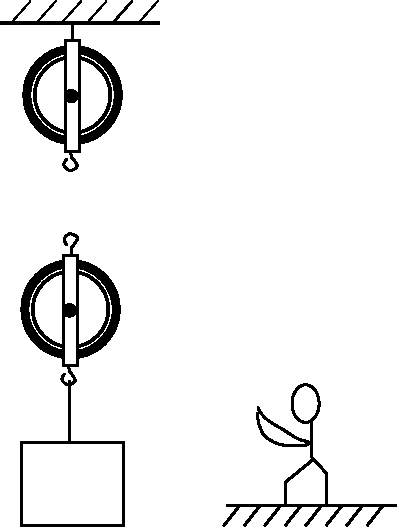

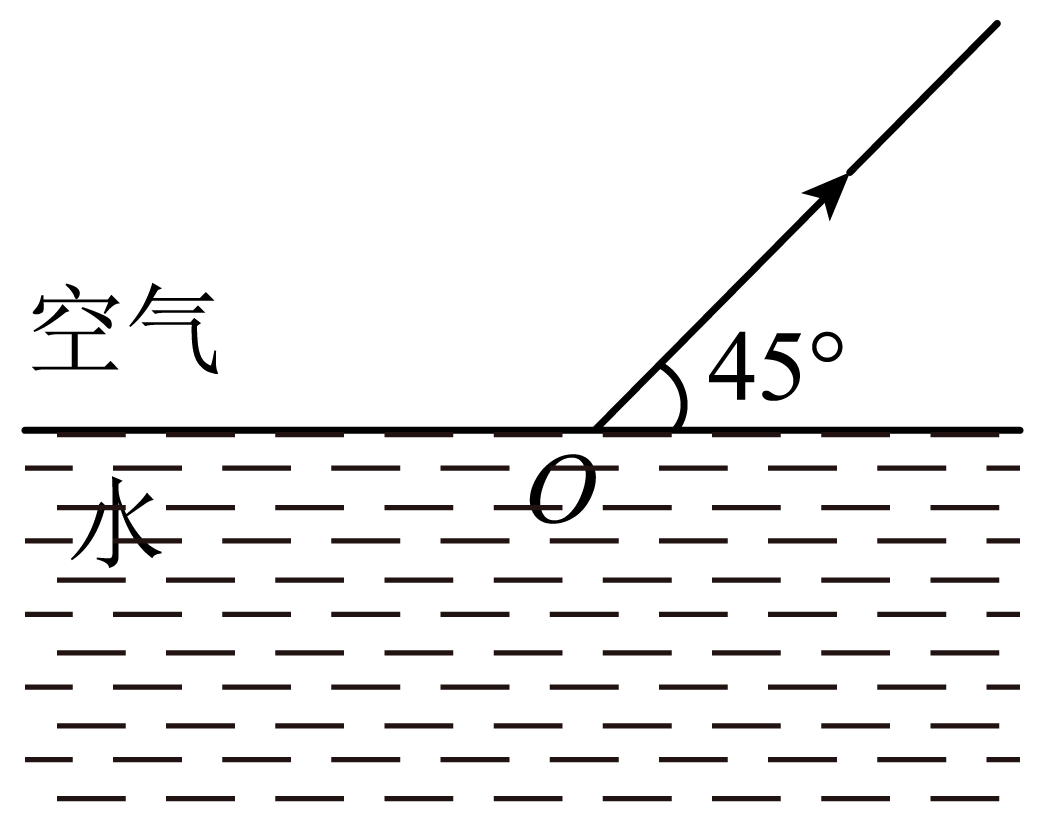

按要求完成下列作图：

家庭电路中导线绝缘皮容易破损或老化，裸露的导线相接触会发生，这时电路中的（填“漏电保护器”或“空气开关”）会自动断开保护电路。电路中用电器过大，也会导致电路中电流过大。除了确保家庭用电安全外，在日常生活中还要注意防雷，我们知道雷电是一种放电现象，当带有异种电荷的云层之间发生放电现象时，原本带（填“正”或“负”）电荷的云层会失去电子。如图所示，雷电电流的方向为（填“从A到B”或“从B到A”）。

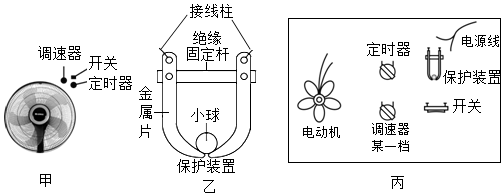

如图甲所示，小明家购买了一台某品牌的落地电风扇。它的控制装置中除了开关、定时器和调速器外，在其内部还安装了保护装置，保护装置的结构如图乙所示，其原理是当风扇发生倾斜或倾倒时，小球会滚向一侧。使电路断开，对电风扇起到保护作用。

我们家里都有很多的家用电器，他们之间是 联的。为了安全一些容易潮湿或大功率用电器如冰箱､电饭锅､微波炉等，我们选用三脚插头，将用电器的外壳与 线相连｡

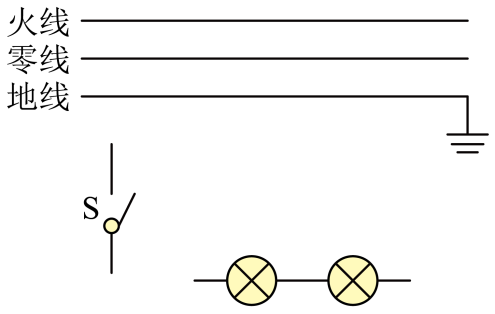

如图，两灯泡的额定电压均为220V。当开关闭合后，两灯泡都正常发光，请从安全用电的角度将电路连接完整。



如图，请用笔画线代替导线，将三孔插座、开关和电灯分别接入电路。
