焦耳定律 知识点题库

明明仔细观察家中电视机、电冰箱、白炽灯和节能灯四种电器，发现他们上面都标有“220v 40w”的字样，若它们都在额定电压下工作相同的时间，则产生热量最多的是（）

英国物理学家通过大量的实验探究，最先精确的确定了电流产生的热量跟电流、电阻和通电时间的关系，即Q=I²Rt．为了纪念他作出的杰出贡献，人们将他的名字命名为的单位。

如图是“探究电流产生的热量与什么因素有关”的实验装置，请在答题卡的虚线框内画出与之对应的电路图．

如图所示，是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（   ）

如图所示，实验桌上有两个完全相同的烧瓶，烧瓶内装有完全相同的温度计，甲烧瓶内装有水，乙烧瓶内装有煤油，水和煤油的质量相等，初温相同 . 甲中电阻丝R₁的阻值为10Ω，乙中电阻丝R₂的阻值为5Ω . 实验桌上还有满足实验要求的电源和开关各一个，电流表和停表各一块，导线若干 . 小新利用上述实验器材证明“电流通过电阻产生的热量跟电阻阻值大小有关” . 小新的主要实验过程如下：

①将图所示的装置甲及电流表等电路元件串联接入电路中；

②闭合开关，同时按下停表开始计时，通电时间为2min时，停止计时，记录此时温度计的示数t₁ ， 断开开关 .

③将图所示的装置乙替换电路中的装置甲，闭合开关，同时按下停表开始计时，通电时间为2min时，停止计时，记录此时温度计的示数t ₂ ， 断开开关 .

发现t ₁≠t ₂ ， 于是小新认为“电流通过电阻产生的热量跟电阻阻值大小有关” .

请根据以上叙述回答下列问题：

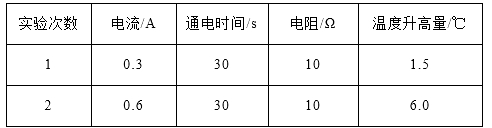

在探究“影响电流热效应的因素”实验中：

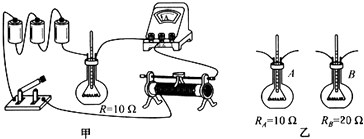

圆圆同学在探究“电流通过导体产生热的多少与什么因素有关”时采用了如下图所示的实验装置，请仔细观察甲、乙两图：

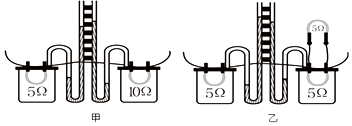

如图甲、乙所示，是探究“电流产热量跟电阻有关”的实验装置。两个透明容器中都有一段电阻丝，密闭着等量的空气，通电之前，U型管中液面都相平，装置的两根导线分别接到电源两端，通电一段时管中的液柱高度发生变化，如图所示：

下列有关说法正确的是（    ）

1840年，英国物理学家最先精确地确定了电流产生的热量跟电流、电阻和时间的关系：从能量转化的角度看，电热器的电热丝工作时是将电能转化为能。

在探究电流做功与哪些因素有关的实验中(如图所示),二个相同的瓶中装了质量相同的煤油,这样就可以利用煤油升高的温度来间接表示有多少电能转化为能。二个瓶子中的电阻丝是(选填“串联”或“并联”)电路,这样做可以保持二瓶的一致。这是用来研究电流所做的功跟(选填“电流”或“电压”)的关系的.实验的结果表明，相同时间内电压大的那瓶煤油温度升高的多，说明电流做功跟有关。

小明采用如图的装置探究“电流产生的热量跟什么因素有关”，其中说法正确的是(    )

 1840年英国物理学家最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系。从能量转化的角度看，电热器的电热丝工作时是将电能转化为能。

如图是探究“电流通过导体时产生热量的多少跟什么因素有关”的实验装置，容器内盛有液体，下列说法正确的是（   ）

某款家用茶具煮茶时的电阻为55Ω，正常情况下通过茶具的电流是A，煮一壶茶用了5 min，产生的热量为J。

用如图所示的装置“探究影响电流热效应的因素”，电阻丝R₁和R₂分别密封在两只完全相同的烧瓶中，且R₁＜R₂ ， 瓶中装有质量相等的煤油。下列说不正确的是（　　）

探究“电流通过导体时产生热量的多少与哪些因素有关”的实验如题图所示，两个透明容器中密封着等质量的空气，下列说法正确的是（   ）

下图是探究电流通过导体产生热量的多少与什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。关于该装置，下列说法正确的是（   ）

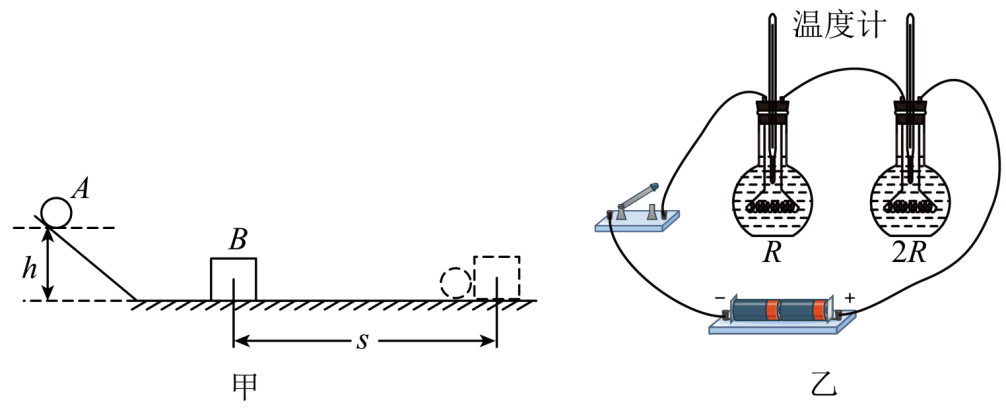

某同学在总结所做的物理探究实验时发现了如下规律：

如图所示，是一种简易点火装置，将一张锡纸剪成中间窄、两端宽的形状，再将锡纸两端分别与干电池的正负极连接。过一会儿，看到锡纸中间部分燃烧起来，这是因为锡纸是（选填“导体”或“绝缘体”），通过锡纸的电流（选填“大”或“小”），相比两端中间狭窄的地方电阻（选填“较大”或“较小”），根据公式可知，短时间内锡纸狭窄处会产生较多热量。
