电功率与电压、电流的关系 知识点题库

如图所示是检测某一传感器的电路图，这种传感器上标有“6V、1.8W”的字样（该传感器可看作一个纯电阻电器），滑动变阻器上标有“10Ω、1A”的字样，电流表的量程为0～0.6A，电压表的量程为0～3V．求：

如图所示，小灯泡L上标有“6V  3W”字样，闭合开关，小灯泡正常发光，电流表示数为2A．求：

如图所示，电源电压保持6V不变，电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻R₁的规格为“5Ω 0.5A”，滑动变阻器R₂的规格为“10Ω  1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法不正确的是 （  ）

在科学中，许多规律可借助于图象形象、直观地展示出来．例如，某电路中，已知滑动变阻器两端的电压恒定不变，下列图象中能正确表示滑动变阻器消耗的电功率P与它的电阻值R之间关系的是（　　）

在家庭电路中，所选导线的横截面积应与家用电器的总功率相适应，以确保用电安全．表是几种常见铜导线的安全载流量（即长时间通电的最大安全电流）．小明家现要安装一台最大额定功率为8.5kW的即热式电热水器，该用电器正常工作时的最大电流是 A（结果保留一位小数），至少应选横截面积为 mm²的专用导线与之配套产．

导线横截面积S/mm2	铜芯橡皮绝缘线安全载流量I/A
2.5	28
4	37
6	47
10	68

某电热器标有“16V 64W”字样，则它的额定电流为安．若该用电器的电阻保持不变，将它接在电压为8伏的电源上，它的额定功率是瓦，此时的实际功率是瓦．

如图所示，电源电压恒定，小灯泡标有“6V   3W”的字样．当闭合开关S₁、断开S₂时，小灯泡正常发光．当开关S₁、S₂都闭合时，电流表示数为0.6A．（灯丝电阻不变）求：

阅读短文，回答问题：

变频空调机

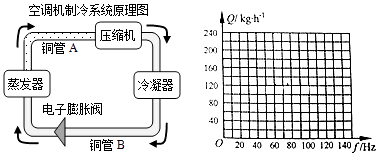

空调机中有被称为“冷媒”的物质，利用它的物态变化可以实现室内、室外热量的转移，如图所示是空调机制冷系统的原理图，其中压缩机的作用是对气态“冷媒”加压，并使“冷媒”在管内循环，压缩机的转速越大，“冷媒”的流量越大，空调机的制冷能力就越强．

压缩机的转速由供电频率决定，“变频空调”是与传统供电频率不变的“定频空调”相比较而产生的概念，与“定频空调”相比，变频空调机的变频器可以在一定范围内调节供电频率，从而改变压缩机的转速，达到控制“冷媒”流量的目的．

变频空调机开始工作时，以最大功率进行制冷，当室内温度快速降至设定温度后，压缩机随机处于低速持续运转状态，维持室温基本不变．

表一表示某型号变频空调机的“冷媒”流量与变频器供电频率之间的对应关系．

表二表示该型号变频空调机部分参数之间的对应关系，其中：制冷量是指单位时间内空调机从密闭区域内去除热量的总和；能效比是空调机在额定状态工作时，制冷量与输入功率之比．

表一：

频率f/Hz	30	50	70	90	110	130
流量Q/kg•h﹣1	38	72	106	140	174	208

表二

	最小	额定	最大
输入功率/W	130	700	1400
制冷量/W	650		3600
能效比	﹣	3.8	﹣

白炽灯灯丝断了以后，再搭上继续使用时，有以下几句说法，其中错误的是（   ）

某小电站的输出电功率为500kW，并保持不变，用5kV电压将电能输送到较远的用户所在地，则安装在输电线路起点的电能表的读数与用户的总电能表的读数每天（24h）相差4800kW·h．求：

小林利用定值电阻R进行实验，记录的实验数据如下表所示．表中I为通过电阻R的电流，P为电阻R的电功率．请根据表中数据归纳电功率P与电流I的关系：在的条件下，P=．

I/A	0.2	0.3	0.4	0.5	0.6	0.7
P/W	1.2	2.7	4.8	7.5	10.8	14.7

如图甲是小杨家浴霸的电路简化图，部分数据如下表格所示，图中L为照明灯、图中L为照明灯，L₁、L₂是两盏红外线取暖灯．求：

额定电压	频率	额定功率
		取暖		照明
220V	50Hz	L1	L2	L
		300W	300W	40W

下列问题中，属于可探究的科学问题是（　　）

美的牌电饭锅具有保温与加热两种功，其简化电路如图所，R₁、R₂均为电热丝。下列说法正确的是（   ）

如图，所示，电源电压不变，标有“6V3W”字样的小灯泡与最大阻值为30Ω的滑动变阻器串联在电路中，当变阻器连入电路中电阻为12Ω时，灯泡正常发光，求：

如图为一个电吹风的简易电路，R₁、R₂为发热用的电阻丝，M为带动风扇转动的电动机，开关S₂上扇形的金属片可与触点1、2、3、4接通。只接通S₁时，风扇吹冷风，此时回路中电流为0.1A；在保持S₁接通的情况下，转动S₂ ， 若使S₂与2、3接通，风扇吹暖风；若使S₂与3、4接通，风扇吹热风。

在“探究小灯泡在不同电压下工作时功率是否相同”的实验中，实验室提供了如下器材：电源电压U恒为8V，滑动变阻器规格为“20Ω 2A”小灯泡额定电压U额=2.5V，额定功率小于1.2W，两个阻值分别为10Ω、20Ω的定值电阻R₀可供选择。

气敏电阻R的阻值随气体浓度的增大而减小。如图所示，闭合开关，当气体浓度增大时，下列说法正确的是（   ）

某品牌多档位养生电水壶，部分参数如下表，根据表中信息求解下面问题：

额定电压	高温档功率	低温档功率	最大容积
220V	2200W	200W	2L

连接如图所示的电路，闭合开关后，调节滑动变阻器，观察到白炽灯泡L₁比L₂亮，说明L₁的实际功率比L₂大。关于该实验，下列说法中正确的是（   ）
