摩擦力的示意图 知识点题库

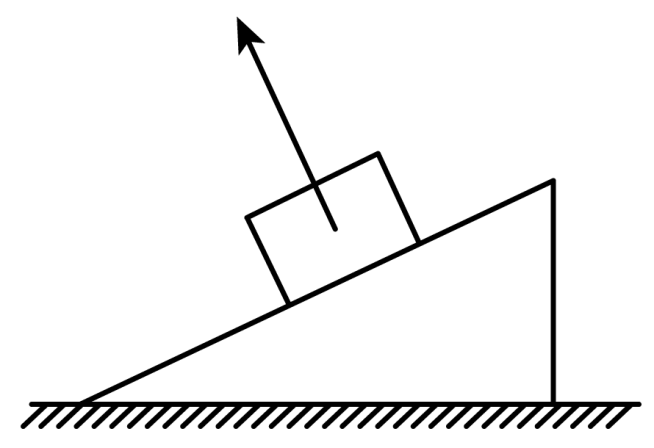

如图，物块静止在斜面上，请分别画出物块所受重力、摩擦力的示意图．

重15N的物体在20N的水平压力F作用下，沿竖直墙面匀速下滑，如图所示．请画出物体所受摩擦力的示意图．

一物体所受重力为10牛，在2牛的水平向右的拉力的作用下沿水平面向右作匀速直线运动，用力的图示法在如图中画出该物体所受摩擦力．

如图是正在足球场上滚动的足球，请你画出足球受到的摩擦力和重力的示意图。



如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动。请在图中画出物体A所受的支持力N和摩擦力f的示意图（力的作用点图中已标出）。



如图是正在足球场上滚动的足球，请画出足球受到的摩擦力的示意图。



从静止启动的汽车内有一小桌，小桌上放一水杯，发现水杯内水面如图所示，水杯在桌上没有滑动，画出水杯(水和杯的整体)的受力示意图。

如图所示，物体在粗糙水平面上由于惯性向右运动，请作出该物体受到滑动摩擦力的示意图（作用点请画在物体的重心O上）。

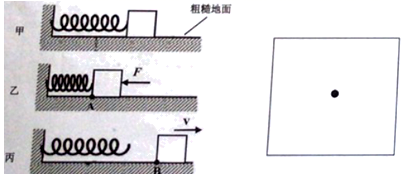

轻质弹簧一端固定在墙上，另一端接触一物块，如图甲所示。用力F把物块向左推至A点，弹簧被压缩。如图乙所示：撤去推力F物块向右运动。当物块运动到图丙中B点的位置时速度为v，请在方框内以点代替物块画出它在B点时的受力示意图。

如图所示，是八年级的阳阳同学在校运动会上1000米比赛中奋力冲刺的情景。请画出地面对他后脚作用力的示意图。

请按下列要求作图：

一个物体静止放在斜面上，请你画出物体受到的所有力的示意图。



物体 A 静止在斜面上，画出 A 静止时所受到的摩擦力和 A 对斜面的压力。

如图所示，磁性黑板擦吸附在竖直黑板上，请画出黑板擦在竖直方向受到的力。

如图，一物体被倾斜放置的传送带从A点匀速直线送到B点，请画出物体受到的力。

如图所示，木块A沿着斜面向上运动．请在图中作出木块A受到的滑动摩擦力f和木块A对斜面的压力F意图.
