锡焊的基本原理及焊点形成的条件知识点题库

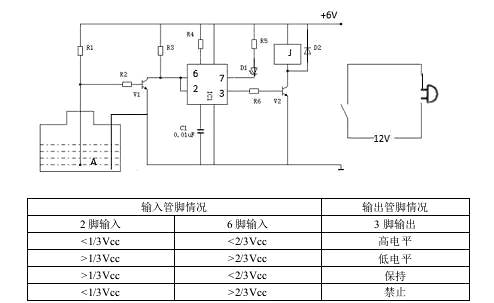

如图所示是汽车水箱缺水报警电路原理示意图，缺水时蜂鸣器发声。使用的集成电路是NE555，其中当3脚输出低电平时，7脚也输出低电平。请仔细分析电路，完成下列问题。

（1）当水位处于A点以上时，三极管Ｖ1处于状态。（在①截止；②饱和中选择一项将序号填入横线中）。此时发光二极管D1。（在①发光；②不发光中选择一项将序号填入横线中）。
（2）当缺水时，555集成电路3脚输出。（在①低电平；②高电平中选择一项将序号填入横线中）。
（3）使用一段时间后，发现三极管Ｖ1被击穿，但手头只有一只ＰＮＰ型的三极管，请你在下图中将ＰＮＰ型三极管和电阻Ｒ3与图中a、b、c、d四点正确连接，使电路实现原有的功能。
（4）在更换元件时要进行焊接。以下关于焊接的说法中，不正确的是（）

A . 焊点若过大是因为焊锡给的太多 B . 电烙铁反握操作，动作稳定，长时间操作不宜疲劳 C . 元件焊错了要用锉刀把焊点锉掉后再重新焊 D . 焊接时应先移开焊料（量够即移）再移开烙铁

在焊接过程中，要保证焊点的质量，否则可能出现虚焊、假焊等情况。如图所示的四种焊点，最规范的是( )

A .

B .

C .

D .

【加试题】下列关于锡焊说法错误的是（）

A . 在焊接过程中，由于金属在加热的情况下会产生一薄层氧化膜，这将阻碍焊锡浸润，影响焊接点合金的形成，容易出现虚焊、假焊现象 B . 对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物 C . 一般在操作台上焊接印制板等焊件时，多采用握笔法 D . 等焊件的焊接面被加热到一定温度时，把焊锡丝送到烙铁头上

【加试题】关于焊接，下列哪项说法不正确（）

A . 焊锡借助于助焊剂的作用，经过加热熔化成液态，进入被焊金属的缝隙，在焊接物的表面。形成金属合金使两种金属体牢固地连接在一起 B . 烙铁头发黑，可用刀片之类的金属器件刮除处理，再加上足量的锡保护 C . 焊料是用于填加到焊缝、堆焊层和钎缝中的金属合金材料的总称，包括焊丝、焊条、钎料等 D . 助焊剂在焊接工艺中能帮助和促进焊接过程，同时具有保护作用、阻止氧化反应的化学物质

【加试题】电路板上某元器件一引脚的焊接点从外观看焊锡与引脚和铜箔之间有明显黑色界限，焊锡向界限凹陷，元器件工作不稳定时好时坏，最有可能的原因是（）

A . 加热温度不够高，使焊锡料没有完全熔化流动 B . 加热温度过高，焊锡用量过多 C . 元器件引脚未清洁好、未镀好锡或锡氧化 D . 焊接时间过长，焊丝撤离过迟

【加试题】使用电烙铁进行焊接操作时，下列说法中不恰当的是（）

A . 加热时，烙铁头应同时接触焊盘和元件的引脚 B . 当元件加热到一定温度后，将焊锡丝送到烙铁头上开始焊接 C . 当焊点形成后，先撤离焊锡丝，再撤离电烙铁 D . 完成焊接后，应用斜口钳剪去焊点上多余的引脚

将如图所示的某个元器件针脚焊接到电路板上，以下焊点最合理的是（）

A .

B .

C .

D .

下列焊接印刷电路板方法正确的是（）

A .

B .

C .

D .

因焊件清理不干净引起焊点缺陷结果的是（）

A .

拉尖 B .

虚焊 C .

锡量过多 D .

桥接

如图所示的手工焊接示意图中，正确的操作步骤是（）

A . ①②③④ B . ①②④③ C . ②①③④ D . ①③②④

下列关于锡焊说法错误的是（）

A . 在焊接过程中，由于金属在加热的情况下会产生一薄层氧化膜，这将阻碍锡焊的浸润，影响焊接点合金的形成，容易出现虚焊，假焊现象 B . 一般在操作台上焊接印制板等焊件时，多采用握笔法 C . 对于在印制板上焊接元器件来说，要注意防止烙铁头同时接触两个被焊接物 D . 等焊件的焊接面被加热到一定温度时，把焊锡丝送到烙铁头上

下列关于焊接操作要领的说法不正确的是（）

A . 焊接时助焊剂可以帮助被焊件表面去除氧化，以利于促进焊点形成 B . 焊接时动作要快，防止元件过热表面氧化，形成虚焊 C . 焊接时尽量选用大功率电烙铁，可以加快焊接速度，提高焊接效果 D . 焊接后要等焊点冷却，再去查看焊点情况

关于焊接，下列说法不正确的是（）

A . 烙铁头发黑，可用刀片之类的金属器件刮除处理，再加上足量的锡保护 B . 焊料是用于填充到焊缝堆焊层和钎缝中的金属合金材料的总称，包括焊丝，焊条，钎料等 C . 助焊剂在焊接工艺中能帮助和促进焊接过程，同时具有保护作用，阻止氧化反应 D . 焊锡借助于助焊剂的作用，经过加热熔化成液态，进人被焊金属的缝隙，在焊接物的表面形成金属合金，使两种金属体牢固地连接在一起

【加试题】电路焊装完毕后进行测试，发现无论如何LED都不亮，则原因不可能是（）

A . 焊接LED时加锡太多，导致连焊 B . 焊接LED加热焊盘不充分，导致虚焊 C . 焊接时加热时间过长，导致焊盘脱落 D . 焊接LED时加松香太多，导致引脚上焊锡被松香完全覆盖

【加试题】在电子控制技术实践课上，同学们用电烙铁进行焊接操作（如图所示），小明发现有下列方法，其中正确的是（）

A . 先用电烙铁加热元件引脚，再加焊锡，熔化的焊锡沿着引脚流到焊盘上形成焊点 B . 先将焊锡移到焊盘上方，再用电烙铁加热焊锡，让熔化的焊锡滴到焊盘上形成焊点 C . 先将焊锡熔化在电烙铁上，再用电烙铁在焊盘上来回涂抹，把焊锡均匀地涂在引脚四周 D . 先用电烙铁同时加热焊盘和元件引脚，再将焊锡送人使其溶化，在引脚和焊盘间形成焊点

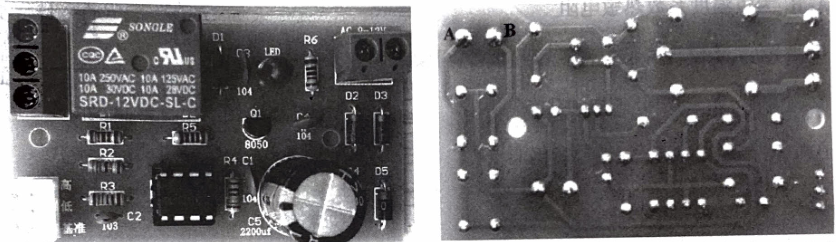

如图所示为小王同学焊接完成的水位开关控制实验板，下列关于该实验板的分析和操作错误的是（）

A . 实验板上的继电器为直流继电器 B . 在安装焊接未经处理的发光二极管LED前，需判断极性，长管脚为正极，短管脚为负极 C . 一只标称为104的瓷片电容器，其容量为0.1μF D . 焊接A，B两个焊点时，先将焊锡熔化在电烙铁上，再用电烙铁把焊锡均匀涂在A，B两点引脚四周

以下有关指针式多用电表及锡焊的相关说法正确的是（）

A . 用多用电表测试电阻焊接在焊盘上的两焊点，指针偏向最右侧，说明可能虚焊 B . 用多用电表测得NPN型三极管各电极对地电位分别是：集电极电位U_c＝5.5V，基极电位U_b＝5.9V，发射极电位U_e＝5.2V，该三极管处于放大状态 C . 为了使测量值比较准确，应该用两只手分别将两支表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好 D . 手工焊接电路时，一般应遵循先焊接小型元器件，再焊接大型元器件的顺序

如图所示是小明设计的光控电路，当光线暗到一定程度时，蜂鸣器HA发出报警声。小明在电路组装过程中，下列操作的说法中正确的是（）

A . 指针式多用电表测量电阻阻值时，挡位变换后需要重新进行机械调零 B . 检测三极管V1的好坏时，指针式多用电表调至R×1k挡，黑表笔接b极，红表笔接c极，指针不动，说明集电结不通，三极管已损坏 C . 将电阻R1焊接到电路板时，电烙铁应同时加热电阻的引脚和对应的焊盘 D . 焊接完成电烙铁移开后，应马上用镊子拨动焊接部位进行检查有无虚焊现象

在电子控制技术实践课上，同学们用电烙铁进行焊接操作(如图所示)，下列操作方法中正确的是( )

A . 先用电烙铁加热元件引脚，再加焊锡，熔化的焊锡沿着引脚流到焊盘上形成焊点 B . 先将焊锡移到焊盘上方，再用电烙铁加热焊锡，让熔化的焊锡滴到焊盘上形成焊点 C . 先将焊锡熔化在电烙铁上，再用电烙铁在焊盘上来回涂抹，把焊锡均匀地涂在引脚四周 D . 先用电烙铁同时加热焊盘和元件引脚，再将焊锡送入使其熔化，在引脚和焊盘间形成焊点

孙宇同学在完成台灯内部电路制作时，需将电子元器件、导线等与电路板焊接在一起。下面有关锡焊操作的流程，正确的是( )

A . 送焊锡丝→烙铁头加热焊盘焊件→移焊锡丝→移电烙铁 B . 送焊锡丝→烙铁头加热焊盘焊件→移电烙铁→移焊锡丝 C . 烙铁头加热焊盘焊件→送焊锡丝→移电烙铁→移焊锡丝 D . 烙铁头加热焊盘焊件→送焊锡丝→移焊锡丝→移电烙铁
