电磁继电器知识点题库

洗衣机在运行过程中有“啪啪”的声音，主要原因是（）

A . 电磁继电器动作 B . 电动机的声音 C . 控制电路的声音 D . 压缩机的声音

在电子控制系统中，传感器相当于人的眼睛，控制部分相当于人的大脑，执行部件相当于人的手脚。如下电子元器件中，常用于电子控制系统中执行部件的是（）

A . 光敏电阻 B . 话筒 C . IC卡 D . 电磁继电器

用电磁继电器来操纵高电压的开关，其主要作用是（）

A . 节约用电 B . 操作简单 C . 保护用电器 D . 避免危险

小明想设计一个游泳池的自动水位控制系统，选用了一款1千瓦的水泵。在选用继电器控制水泵工作时，请问应选择哪一款继电器（）

A . 线圈额定直流电压6 V，工作参数1 A250VAC B . 线圈额定直流电压12 V，工作参数10 A30VDC C . 线圈额定直流电压6 V，工作参数10 A250VAC D . 线圈额定直流电压12 V，工作参数1 A30VDC

型号为JQC一3FF的小型直流电磁继电器如图所示。共有5个引脚，其中2个引脚连接线圈，另外3个引脚分别连接常开触点、常闭触点和动触点。已知继电器完好，用多用电表检测各引脚之间的电阻，下列判断不正确的是（）

A . 若测得某两个引脚之间的电阻约400 Q，则这两个引脚连接的必定是线圈 B . 若测得某两个引脚之间的电阻为无穷大，则两个引脚中必定有一个连接常闭触点 C . 若测得某两个引脚之间的电阻为零，则两个引脚中必定有一个连接动触点 D . 若测得某引脚和其余引脚之间的电阻均为无穷大，则该引脚连接的必是常开触点

如图所示是电磁继电器的结构原理图。

以下对触点的说法中，正确的是（）

A . A是常闭触点、C是静触点 B . A是常开触点、D是动触点 C . B是常闭触点、C是静触点 D . B是常开触点、D是静触点

如图所示，电磁继电器能通过低压控制电路间接地控制高压工作电路。下列说法正确的是（）

A . 连有电动机的电路是低压控制电路 B . 电磁继电器实际上是一个由电磁铁控制电路通断的开关 C . 电磁继电器线圈通电后常闭开关闭合 D . 电磁继电器线圈电源与电动机工作电源共用同一个电源

如图所示的某电磁继电器接线图，其中是常闭触点的是（）

A . ①② B . ③④ C . ③⑤ D . ⑦⑨

王明在使用电磁继电器时，看到说明书上写着“线圈额定直流电压6 V，被控制电压220 V，电流1 A”。这说明（）

A . 额定工作电压为220 V，负荷工作电压为6 V，负荷工作电流超过1 A B . 额定工作电压为6 V，负荷工作电压为220 V，负荷工作电流超过1 A C . 额定工作电压为220 V，负荷工作电压为6 V，负荷工作电流不超过1 A D . 额定工作电压为6 V，负荷工作电压为220 V，负荷工作电流不超过1 A

如图所示，电磁继电器能通过低压控制电路，间接地控制高压工作电路。下列说法正确的是（）

A . 连有电动机的电路是低压控制电路 B . 电磁继电器实际是一个由电磁铁控制电路通断的开关 C . 利用电磁继电器主要是为了节约用电 D . 利用电磁继电器主要是为了操作方便

光电管在各种自动化装置中有很多应用，街道的路灯自动控制开关就是其应用之一。

（1）如图所示为其模拟电路，其中A为光电管，B为，C为照明电路，D为路灯；
（2）白天，光电管在可见光照射下有电子逸出，从光电管阴极逸出的电子被加速到达阳极，使电路接通，电磁铁中的强电流将衔铁吸下，照明电路断开，灯泡(亮或不亮)；
（3）夜晚，。这样就日出路灯熄，日落路灯亮。

如图所示为某电磁继电器接线图，其中是常闭触点的是（）

A . ①② B . ③④ C . ③⑤ D . ⑦⑨

下列功能中，电磁继电器不能完成的是（）

A . 控制电路中电流的连续变化 B . 控制电路中电流的有无 C . 利用低电压、弱电流控制高电压、强电流 D . 远距离自动控制与操作

如图甲所示是某品牌继电器正面的参数标识，用该继电器设计如图乙所示的光控电路，①和②处的电压设计合理的是（）

A . ①处直流12V，②处交流110V B . ①处直流12V，②处交流250V C . ①处直流9V，②处交流110V D . ①处直流9V，②处交流250V

如图所示为楼上楼下两个地方控制一盏灯的开关电路，这种开关可以用电磁继电器的（）

A . 常开触点代替 B . 常闭触点代替 C . 转换触点代替 D . 以上都可以

如图是小米设计的某控制电路及所选用继电器的铭牌，现在想工作电路与控制电路采用同一电源供电，并提供2kΩ、8kΩ电阻，请帮忙选择合适的电路（）

A .

B .

C .

D .

如图所示是一自动关灯电路，当按钮开关Sn按下后，继电器的触点开关闭合，40瓦的照明灯EL点亮，经过一段时间自动熄灭，关于该电路的分析，下列说法正确的是（）

A . 按下按钮S_n时三极管Ⅴ₂导通，松开按钮，V₂截止 B . 继电器的额定工作电压可以选择大于6V的直流电压 C . 二极管V₁在电路中的作用是保护继电器 D . 电解电容C有正负极之分，在电路中不能接反，较大的电容量可以延长亮灯时间

如图a所示为恒温电子控制系统，当温度低于36℃时开始加热，达到或高于39℃时停止加热，将温度控制在下限36℃至上限39℃之间，W为加热器。请完成以下任务:

（1）当温度低于36℃时，C1的3脚输出电位,当温度高于39℃时，IC1的2脚输入电位（在“①约为V_cc；② ；③
；④ ；⑤ ”中选择合适的选项，将序号填写在横线处）
（2） A两个用于检测上限和下限温度的元件均为负温度系数热敏电阻，标号分别记为R_t1和R_t2 ，调节上限和下限温度设定的可调电阻分别记为R_p1和R_p2 ，请在图b所示电路的虚线框A中将输入电路补画完整，并标出相应的元件标号。B.现需增加一个加热状态指示灯，加热器加热时指示灯亮。所用主要元件为发光二极管，其他必要元件可自选，请在图b所示电路虚线框B内四个接线柱中选择合适的接线柱接上指示电路。

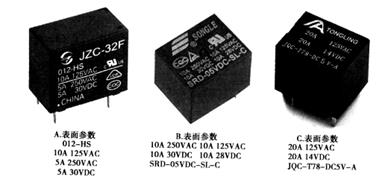

（3）已知加热器W的额定功率为200W，现有下列电磁继电器可供制作电路时选择，适合本电路使用的有（选择合适的选项，将序号填写在横线处）。
（4）若要将下限温度由预设的36℃调整为38℃，需要将（在“①R_p1调大；②R_p1调小；③R_p2调大；④R_p2调小”中选择合适的选项，将序号填写在横线处。）

小王想要搭建如下图所示的实验电路，根据电路图回答下面小题。

（1）下列元器件中哪些是这个电路中都不需要用到（）
① ② ③ ④ ⑤ ⑥

A . ①④ B . ②⑤ C . ③⑤ D . ②⑥
（2）关于电路图中的电磁继电器，下列说法正确的是（）

A . 这是一只交流电磁继电器 B . 继电器的额定工作电压为220V C . 当继电器处于吸合状态时，电机不工作 D . 该继电器至少需要6只引脚

如图所示，电磁继电器能通过低压控制电路间接地控制高压工作电路。下列说法正确的( )
