常用数字集成电路类型 知识点题库

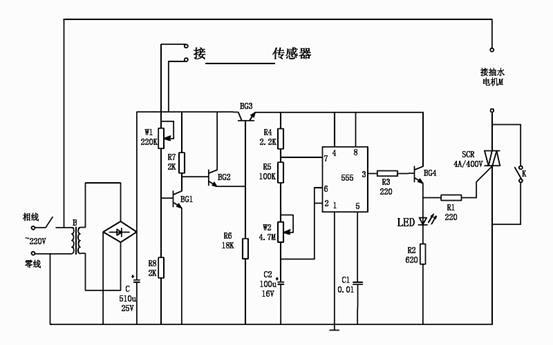

下图为苗圃自动浇水电路，当苗圃土壤较干燥时，该电路能自动接通抽水机M，自动给花草洒水，当土壤湿度达到一定要求时，自动切断抽水机电路，从而实现自动浇水功能。

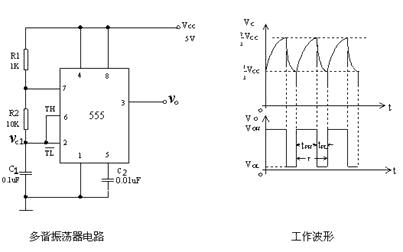

【加试题】如图为一由555芯片以及电阻R₁ ， R₂ ， 电容C₁ ， C₂构成的振荡电路及其工作波形。当电路接通Vcc后，整个电路就会不断通过电容的充放电来实现振荡产生方波输出。请回答：

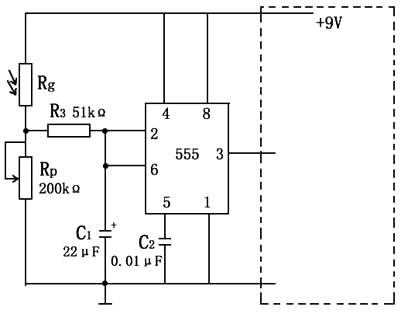

【加试题】如图所示是小明设计的路灯控制模拟电路的部分电路图，其中555是集成电路，555集成电路的工作原理是：输入脚2、6脚高电平，使3脚输出脚为低电平，反之输出高电平，Rg是光敏电阻，当光线强度低于一定值时，要求发光二极管V₁发光。请完成下列任务：

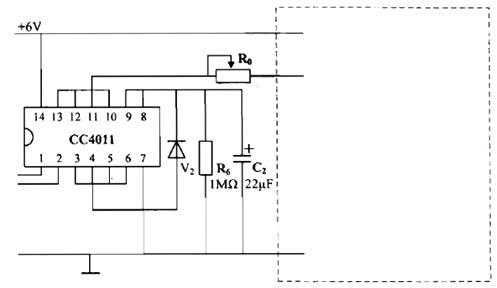

如图a所示是声光控开关实验电路原理图，电路中发光二极管V3在光线较弱且有声音时才能发光。MIC（传声器）、C1、V1、R2、R3、R4，组成声音信号采集与放大电路，R1、R5组成光线信号的采集电路，V2、R6、C2组成灯光延时电路。集成电路CC4011为四2输人与非门（引脚见图b），用于控制和输出逻辑电平。请完成以下任务：

成电路JN6201的内部有微处理器和多个多谐振荡器，通过一定的程序控制，可以产生不同的乐曲，能输出音乐的引脚是（   ）

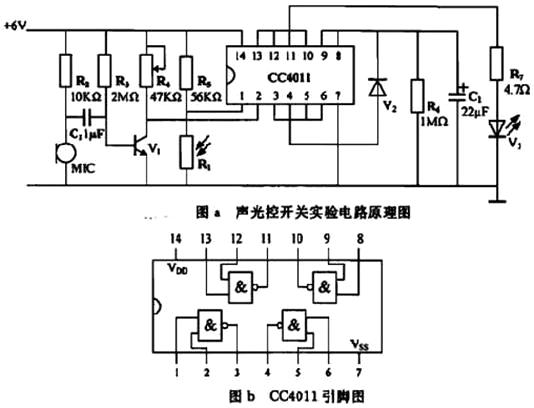

如图a所示是声光控开关实验电路原理图，电路中发光二极管V3在光线较弱且有声音时才能发光。MIC(传声器）、C1、V1、R2、R3、R4组成声音信号采集与放大电路，R1,、R5组成光线信号的采集电路，V2、R6、C2组成灯光延时电路。集成电路CC4011为四2输入与非门（引脚见图b),用于控制和输出逻辑电平。请完成以下任务：

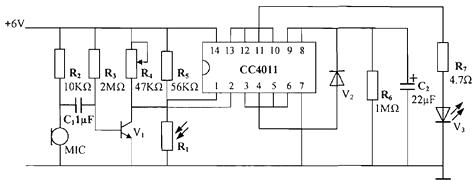

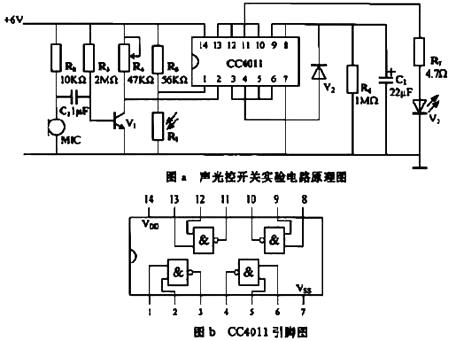

图a声光控开关实验电路原理图

图b CC4011引脚图

如图所示是小通为盲人使用的开水杯设计的水位温度报警系统的部分电路，利用集成电 路 CC4011 实现控制。集成电路 CC4011 引脚见图乙，用于控制和输入逻辑电平。当水温达 到或超过 40℃时，杯子会发出声音提醒盲人，防止烫伤；当水位过高时，水杯震动报警。 请完成以下任务：



【加试题】如图所示是555集成光控灯模拟电路，当外界光照强时，555集成2、6输入脚电位很高，输出脚3低电平，发光二极管V不亮。当外界光照弱时，555集成2、6输入脚电位很低，输出脚3高电平，发光二极管V亮。请完成以下任务：（将序号填写在横线处）

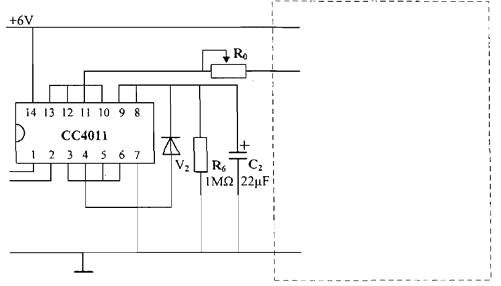

如图a所示是声光控开关实验电路原理图，电路中发光二极管V3在光线较弱且有声音时才能发光。MIC（传声器）、C1、V1、R2、R3、R4．组成声音信号采集与放大电路，R1、R5组成光线信号的采集电路，V2、R6、C2组成灯光延时电路。集成电路CC4011为四2输人与非门（引脚见图b)，用于控制和输出逻辑电平。请完成以下任务：

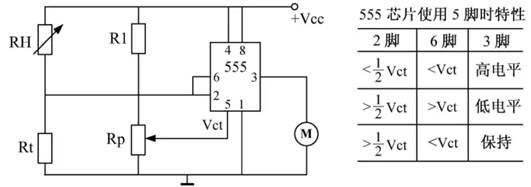

【加试题】如图所示的温控电路，用Rp设定555芯片5脚的电位Vct。当温度超过60℃时散热风扇电机启动。下列分析中不正确的是（   ）

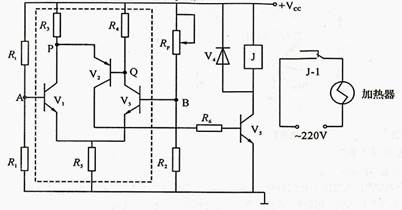

小明设计了如图所示的温度控制电路，其工作原理为：当热敏电阻Rt检测到实际温度低于设定温度时，加热器开始加热，温度升高；当温度升高至设定温度时，加热器停止加热。已知元件V₁、V₂的工作参数完全相同，且R₁=R₂ ， R₃=R₄。关于此电路，下列分析正确的是（  ）

如图所示是小明设计的水箱热水循环温度控制电路。当水箱内水温低于35℃时，热水循环水泵自动接通，开始热水循环：当水温上升到55℃日寸，水泵停止水循环。IC₁是运放放大器，其特性为：U₊>U时，U₀为高电平，U₊<U时，U₀为低电平。IC₂是CC4011集成门电路。R_t是热敏电阻。请根据描述和电路图完成下列任务：

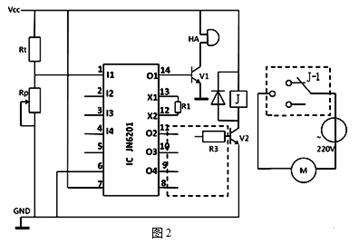

如图1所示是小明设计的由JN6201音乐芯片组成的大棚内温度报警电路，当检测到大棚内温度高于设定值后，蜂鸣器HA发出音乐警报声。JN6201音乐芯片的各引脚逻辑功能：①当I1、I2、I3、I4中任一端输入高电平时，O1、O2都会输出音频信号，O3输出频率较低的周期性脉冲信号，O4输出低电平；②当I1、I2、I3、I4输入同时为低电平时，O1、O2、O3输出都是低电平，O4输出高电平。请回答问题

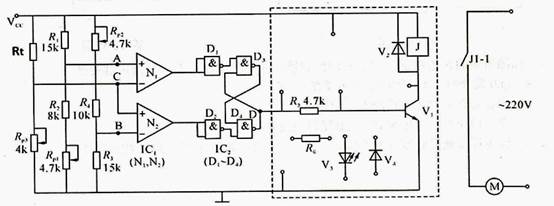

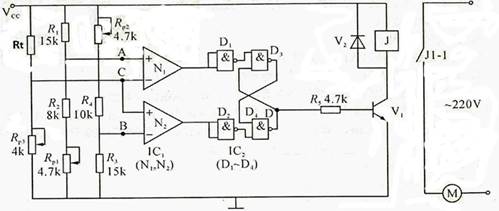

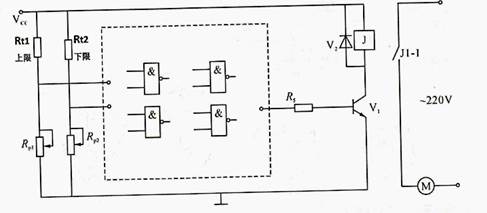

如图所示是小明设计的保温水箱的部分电路，水温控制在 60℃至 100℃之间。当水温低于下限60℃时，电磁泵不工作，即不出水。当水温高于下限，低于上限，且水箱中水处于加热过程，电磁泵也不工作。当水温达到上限或水温在上、下限之间，但水箱中水处于冷却过程，电磁泵才会工作。热敏电阻 Rt 是正温度系数热敏电阻。请根据电路图及其描述完成以下任务。

下列有关如图所示的数字集成电路芯片的说法正确的是(  )

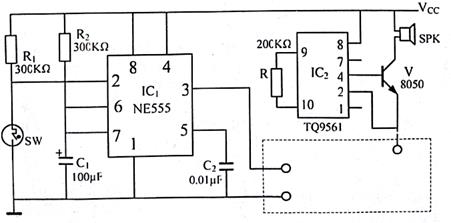

【加试题】如图(a)所示是振动报警电路。电路中SW是水银开关，水银开关正常时处于断开状态，当受到振动时水银开关触发(振动一次，闭合一次，停止振动后又断开)，发光二极管D点亮，可模拟地震报警。NE555．时基集成电路，其功能见图表。其中7脚输出的逻辑状态与3脚相同。当3脚输出高电平时，7脚内接的放电管截止，7脚高电平(相当于7脚与地断开)；当3脚输出低电平时，7脚内接的放电管饱和，7脚低电平(相当于7脚与地接通)。请分析该电路，完成以下任务：

图(a)

555时基电路功能表

注：“x”表示任意状态

【加试题】如图所示是小明设计的声光控制灯系统的电路图，LED1只有在光线弱且有

声音的时候才能发光。MIC能接受到突发声音（如脚步声）信号并转为电信号，该信号经过C1送入VT1放大输出到IC1A的1脚；光线强弱变化能引起光敏电阻RG阻值改变。

数字集成逻辑电路有多种类型，最常用的有TTL和CMOS两种，它们各有优缺点，适用于不同的场合中。下列不是TTL电路的优点的是（  ）

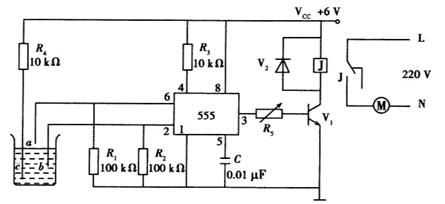

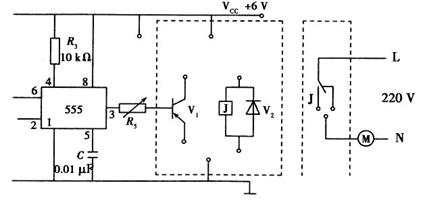

【加试题】如图所示是小明设计的水位控制系统，当水位低于b点时水泵M抽水，水位达到a点时停止抽水。555集成电路6脚电位升至2/3V_cc时3脚输出低电平，2脚电位低至1/3V_cc时3脚输出高电平。请完成以下任务：

小明给自己的卧室设计了如图所示的环境湿度控制电路。其中R_P1调节湿度下限值，R_P2­调节湿度上限值；IC1A和IC1B为同一个芯片上的两个电压比较器，当V_＋>V_－时输出高电平，当V_＋<V_－时输出低电平；R_H的阻值随着湿度的增加而减小；继电器J吸合时，加湿装置加湿。根据电路图及描述，完成第问题。
