晶体三极管的开关特性及其在数字电路中的应用知识点题库

晶体三极管的开关特性是利用三极管的哪两种状态（）

A . 放大和饱和 B . 放大和截止 C . 截止和饱和 D . 高阻和截止

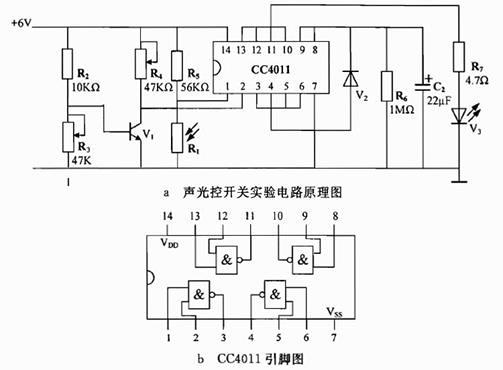

如图a所示为声光控开关实验电路原理图，电路中发光二极管V3在光线较强时才能发光。集成电路CC4011为四2输入与非门（引脚见图b），用于控制和输出逻辑电平。请完成以下任务：

（1）结合声光控开关实验电路，在其中的集成电路CC4011中的1脚输入低电平，2脚输入高电平，则4号脚输出为电平（在①高；②低中选择相应的选项，将序号填写在横线处）。
（2）某一时刻，图a中的三极管V1处于截止状态，为了使其导通，请问电位器R3的触点应该向方（在①上；②下中选择相应的选项，将序号填写在横线处）滑动。
（3）某一时刻，测得三极管V1各电极对地电位是：VB=4.7V,VC=4.3V，VE=4V，则该三极管的工作状态是（在①截止状态；②饱和状态；③放大状态中选择相应的选项，将序号填写在横线处）。
（4）图a中，5号脚输入低电平，6号脚输入高电平，请问此时发光二极管V3（在①发光；②不发光中选择相应的选项，将序号填写在横线处）。
（5）为了保证该电路中发光二极管V3在光线较强时才能发光，则应选用（在①正；②负中选择相应的选项，将序号填写在横线处）温度系数的光敏电阻。

如图所示的电路，当LED灯发光时，三极管所处的状态是( )

A . 截止 B . 放大 C . 饱和 D . 不能确定

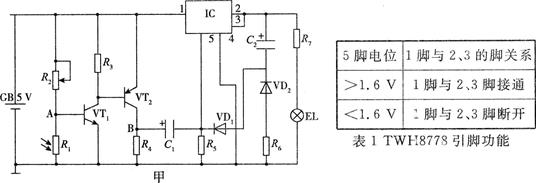

如图甲所示为小敏设计的自动应急灯电路，在白天或夜晚有灯光时，小灯泡EL不亮，当夜晚光线由强逐渐变弱时。即使光线足够暗，EL仍不会点亮，而当夜晚关灯后或停电灯灭时，由于电容C₁两极之间的电压不能突变(即电容正极电位突然升高，负极电位也立即升高，反之亦然)，灯EL能自动点亮，延时一段时间后自动熄灭。IC选用TWH8778型电子开关集成电路，该电子开关的引脚功能如表1所示

（1）当光线由强逐渐变弱时，VT₁集电极和发射极之间的电压会(在“①升高；②降低；③保持不变”中选择合适的选项，将序号填入横线处)。
（2）当光线由强逐渐变弱时，即使光线足够暗，小灯泡EL仍不会点亮，这是因为(在“①A点的电位还不够高，三极管VT₁没有工作在饱和状态，因而不能使IC的5脚电位高于1.6V；②由于B点电位没有突然变化，而电容C₁具有隔直流的作用，因而未能使IC的5脚电位高于1.6V”中选择合适的选项，将序号填入横线处)。
（3）小灯泡EL自动点亮后，5脚电位变化情况为(在“①一直大于1.6V；②立即小于1.6V；③由电位大于1.6V逐渐减小到小于1.6V”中选择合适的选项，将序号填入横线处)。
（4）当夜晚关灯或停电时EL能自动点亮，延时一段时间后自动熄灭，为了延长灯亮的时间，则从电路分析角度看，应(在“①减小R₆；②增大C₂；③减小C₁；④增大R₄”中选择合适的选项，将序号填入横线处)。

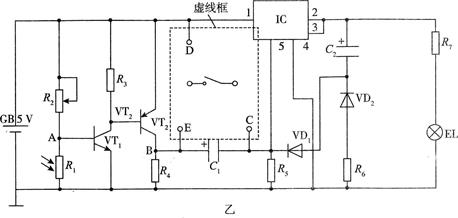

（5）晚上停电后，为了使应急灯可持续发光，而白天不发光，需增加手动控制开关(开关符号已画出)，请在图乙虚线框中选择合适的接线端子连线，将电路图补画完整。

如图所示为晶体管构成的门电路原理图，该电路分别有A、B、C、D四个输入，Y₁、Y₂、Y₃三个输出，当Y3输出高电平“1”时，A、B、C、D的输入不可能是（）

A . 1110 B . 1111 C . 0111 D . 0110

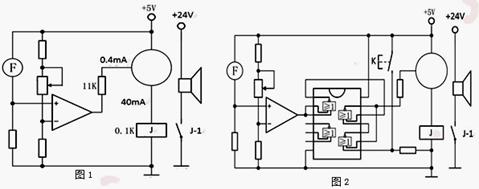

【加试题】小明在博物馆了解到珍贵文物放置点都有一个报警装置，其原理是文物下方装有压力传感器，一旦文物被盗，压力减小，触发报警电路报警。因此小明用所学知识在家设计了一个类似的报警电路模型，如图1所示。其中F为压力传感器，其阻值和压力的大小成反比，当文物被盗时，压力突然减小，从而控制继电器吸合，使有源喇叭发出警报。

（1）请在图1圆圈内画一个合适的三极管，使得电路满足功能需求。
（2）如图1所示，三极管在某状态下，测得其中两个引脚上的电流大小分别为 0.4mA 和 40mA，同时测得继电器线圈阻值为0.1K欧姆，则可推断此时该三极管的工作状态是（A .饱和；B .放大；C .截止）
（3）小明学习了逻辑电路知识后，对电路进行改进，如图2所示，电路中加入一块74HC02 芯片及一个轻触开关 K（按下接通，放开回弹断开），关于改进后的电路以下说法不正确的是

A . 当警报响起时，按下 K 不能解除警报 B . 当警报响起时，可通过放回文物来解除警报 C . 继电器旁边没有接反向二极管，有可能会导致三极管被烧毁 D . 74HC02 的接地引脚和接 VCC 引脚分别是 7 脚和 14 脚

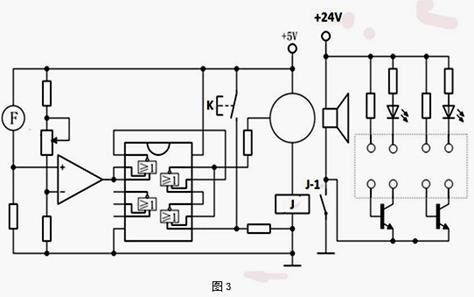

（4）小明为了加强警示作用，打算在开启警报声的同时让两个发光二极管交替闪烁，在制作完图3所示的电路后发现手头只剩下两个电解电容，请帮助小明完成该电路，在图的虚线框内选择合适的接线柱接入这两个电容，以实现上述功能。

如图所示的光控灯电路，电流表A₁和A₂的读数分别为0.5mA和10mA，已知三极管V₁的电流放大倍数是100。此时V₁的工作状态是（）

A . 饱和 B . 放大 C . 截止 D . 无法判断

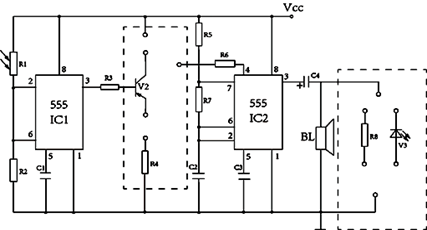

如图1所示是小明设计的报警电路，环境光线较强时报警。如表所示是555集成芯片的功能表。请完成以下任务：

（1）扬声器报警时，三极管V₁ 的状态是(在A ．饱和；B ．截止中选择合适的选项，将序号填入横线处）；
（2）环境光线很暗时，IC₂的3脚输出（在A ．高电平；B ．低电平中选择合适的选项，将序号填入横线处）；
（3）要在更暗的光线下报警，应该(在A ．增大R₂；B ．减小R₂中选择合适的选项，将序号填入横线处）；
（4）小明调试时发现扬声器始终不报警，产生该问题的原因不可能是（在A ．R₁断路；B ．R₃断路；C ．C₂短路中选择合适的选项，将序号填入横线处）；
（5）系统工作一段时间后，三极管V₁损坏，小明准备用手头仅有的PNP型三极管替换，并增加扬声器发出声音的同时LED可以发光报警的功能。请在图2虚线框中选择合适的端子连接补全电路。

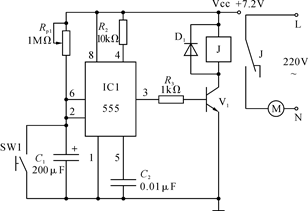

学校教室用的投影机经常因为不规范的操作，导致工作中突然断电，从而造成投影机灯泡损坏。为此小张同学设计如下所示的投影机开、关保护电路，其中M代表投影机，SW1是自锁式按钮开关(第一次按接通，第二次按断开)。开机时按下SW1投影机电源接通，然后再按投影机的遥控器开机；关机时先按遥控器关机(切换至待机状态)，然后再按下SW1，约3分钟的延迟之后，投影机自动断电。根据材料，回答问题。

（1）小张在调试该电路时发现，开机时按下SW1后，投影机的电源指示灯能正常点亮，小张用万用表对三极管V₁进行检测，若测得U_BE＝0.63V，U_CE＝1.72V，则此时三极管工作在（）

A . 放大状态 B . 饱和状态 C . 截止状态 D . 不一定
（2）夏天天气比较炎热，投影机的散热速度较慢，小张想延长投影机的断电延迟时间，正确的调节方式是（）

A . R₂采用更大的电阻器 B . C₁采用更小的电容器 C . 调大R_p1 D . R₃采用更小的电阻器

如图所示是探究PNP三极管工作状态的实验电路，电路采用共射极接法，其中Vcc=+6v，通过调节电位器Rp，改变基极电流I_b ，测得多组数据，从而分析三极管的工作状态。若在某状态下读取各个电表的数据如下：

I_b=52uA，I_c=6.5mA，U_ec=4.9v，则三极管的工作状态为（）

A . 饱和状态 B . 放大状态 C . 截止状态 D . 条件不足，无法判断

如图所示是某种磁控声光报警的电路图，S8550为PNP，请完成下面两小题。

（1）电路图中干簧管应选用的类型是（）

A . B . C . D .
（2）下列对该电路的分析中不正确的是（）

A . 该三极管起到开关作用 B . R1和R2的作用是不一样的 C . 发光二极管和蜂鸣器是同时同步的 D . 当检测到磁场时，灯会亮、蜂鸣器会响

【加试题】小明在通用技术实践课上，设计了如图所示的延时电路。当按钮开关S1按下时(S1功能：按下接通电路，松开后会弹起断开电路），LED灯亮；松开S1时，LED灯仍旧亮，过一会儿自动熄灭。请根据电路图和功能要求完成下列任务：

（1）当按下S1(不松手）时，LED灯亮，小明用多用电表测得V1三极管Uec电压约为0.3V，此时三极管V1工作在状态(在A .截止；B .放大；C .饱和中选择合适的选项，将序号填入横线处）。
（2）小明在测试电路时，发现松开S1时LED灯很快就熄灭，延时亮灯的时间太短，合理的调整措施有和(在“A .C1换用容量较大的电容；B .把Rp1的中心动触点往右调；C .V1、V2换用电流放大系数P值大的三极管；D .减小R3值”中选择合适的选项，将序号填入横线

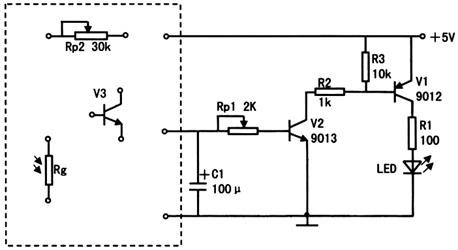

（3）小明后来对电路进行了改进，在原有电路基础上添加光敏电阻、可调电阻、三极管等元件搭成一个光控延时电路，实现了光线暗时LED灯亮，光线亮时，ED延时熄灭的功能。请在下面虚线框内将电路连线补充完成。
（4）小明安装好光控延时电路后进行了调试，发现LED灯在周围环境光线亮时反而亮，在光线暗时却不亮。造成该现象可能的原因是(在A .Rg虚焊；B .Rp2电阻调得太大；C .三极管V3内部短路；D .光敏电阻Rg与可调电阻Rp2位置接反中选择合适的选项，将序号填入横线处）。

【加试题】如图a所示是电动窗帘示意图，控制盒上有三个按钮可控制电机正转、反转、停转。如图b为该电动窗帘电原理图，其中核心部分为集成电路CD4011组成的两个基本触发器。分析电路，回答下列问题：

图a

图b

（1）把电路图中基本触发器的真值表补充完整(选填“1”“0”“不变”或“不使用”)；
$\text{[math]}$
Q
0
0
0
1
1
0
1
1
（2）按下按钮S₁后松开，继电器J₁(在①吸合；②释放；③不能确定中选一项，将序号填写在横线处)；
（3）假如电机M正在转动(正转或反转)，现要让电机停止转动，应按一下(在①按钮S₁；②按钮S₂；③按钮S₃中选一项，将序号填写在横线处)；

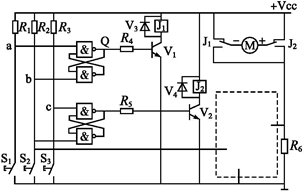

（4）上述电路图中，窗帘布拉到位后，电机M会被迫停止转动，但此时电机线圈没有自行断电，且电机线圈中的电流会明显增大(时间长了会烧毁电机)，电阻R₆上的压降会显著增大。根据这一特点，请利用一个三极管及必要的电子元件，在下面电路图的虚线框中设计出“窗帘布拉到位后电机M能自动停电”的保护电路。

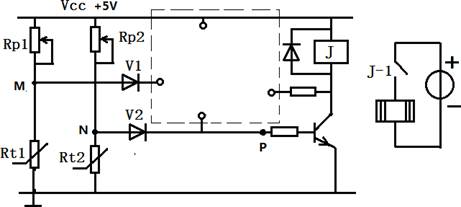

如图所示的某小水箱水温自动控制电路图，Rt1和Rt2是相同型号的热敏电阻，该控制电路可将水温控制在30℃-37℃之间。根据电路图，回答问题。

（1）图中电容C（外壳标有为“104”字符）的电容量为μF（在 A .0.1；B .0.01；C .0.001 中选择合适的选项，将序号填写在横线处）；
（2） Rt1、Rt2 为温度系数热敏电阻（在 A .正；B .负中选择合适的选项，将序号填写在横线处）；调节下限温度的电阻是。（在 A .Rp1；B .Rp2 中选择合适的选项，将序号填写在横线处）
（3） J-2 的作用是（在A .保护三极管；B .在N点从高电位变为低电位的瞬间，能为P点继续输入高电位；C .在M点为低电位的情况下，能为P点继续输入高电位中选择合适的选项，将序号填写在横线处）。
（4）小明对电路作了部分调整,改用一个三极管代替J-2，使电路功能不变。请你选用合适的三极管，并帮助小明完成该部分电路。

以下电路有放大作用的是（）

A .

B .

C .

D .

如图所示是台灯光线过暗报警电路，当台灯光线过暗时有源蜂鸣器报警，台灯光线正常时有源蜂鸣器不报警。请完成下列任务。

（1） V₁是型三极管（在①PNP；②NPN中选择合适的选项，将序号填入横线处），V₁截止时，V₂处于状态（在“①截止；②导通”选择合适的选项，将序号填入横线处。
（2）电路中二极管V₃的作用是提高三极管V₂发射极电位，三极管V₁处于接近饱和状态时，三极管V₂处于状态（在“①可靠放大；②可靠饱和；③可靠截止”中选择合适的选项，将序号填入横线处）；
（3）要把设定光线调亮一些，可调电阻R_p（在“①调小；②调大；③不能确定”中选择合适的选项，将序号填入横线处）。

如图所示为小明设计的房间自动排气装置电路。窗户边框装有磁铁，当窗户打开时，排气装置不工作；当窗户关闭时，排气装置能自动开启。请根据电路功能和使用要求，回答下列问题。

（1）窗户关闭时，三极管V的基极电位为（在①高电位；②低电平中选择一项，将序号填写在横线处）；并且A点的电位大约为（在“①0.7V；②6V；③0V”中选择一项，将序号填写在横线处）。
（2）窗户打开时，三极管V的基极电位（在①从低电平变为高电平；②立即变为高电平；③从高电平变为低电平中选择一项，将序号填写在横线处）；并且A点的电位大约为（在“①0.7V；②6V；③0V”中选择一项，将序号填写在横线处）。
（3）电容C在电路中的作用是排气装置（在“①延时关闭；②延时打开”中选择一项，将序号填写在横线处）
（4）该装置使用一段时间后，小明发现电路中的NPN三极管和电容C损坏，现准备进行应急修理，暂时用PNP三极管替换修复，并适当改变继电器的引脚接法，请完成下面的电路连线。

【加试题】如图所示是某电动玩具的电路图，下列对该电路的分析中不正确的是（）

A . 三极管V₁在电路中起开关的作用 B . 电机M工作时，三极管V₁的集电结和发射结都处于正向偏置状态 C . 二极管V₂主要用于保护三极管V₁ D . R₂换用阻值小一点的电阻，更容易触发电机M启动

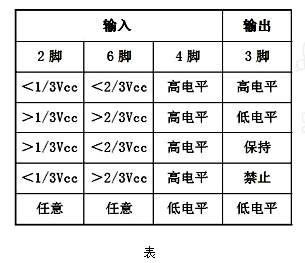

小明设计了如图1所示的水箱水温控制电路，能将水箱水温控制在35℃—40℃，且具有低水位保护功能。Rt1和Rt2是规格完全相同的热敏电阻；IC1为电压比较器，当V+＞V-时输出高电平，当V+＜V-时输出低电平；IC2为555集成电路，其功能表如下表所示。请分析电路并完成以下小题：

图 1

输入			输出
2脚	6脚	4脚	3脚
＜1/3Vcc	＜2/3Vcc	高电平	高电平
＞1/3Vcc	＞2/3Vcc	高电平	低电平
＞1/3Vcc	＜2/3Vcc	高电平	保持
＜1/3Vcc	＞2/3Vcc	高电平	禁止
任意	任意	低电平	低电平

（1）下列关于电路中元器件V1—V7的说法中，正确的是（在下列选项中选择合适的一项，将序号填入下划线处）；

A . 三极管V1和V2在电路中都是开关的作用； B . 发光二极管V3、V4和V5不可能同时发光； C . 二极管V6和V7在电路中都有保护其他电子元件的作用，且主要保护的是同一对象。
（2）若不计水的电阻，要调整低水位保护对应的水位高度，可行的方法是（在“A .调节Rp3和Rp4；B . 调节Rp5；C . 调节水位探头位置”中选择合适的一项，将序号填入下划线处）；
（3）当上限温度和下限温度调试完成后，电路正常工作时，IC2的2脚和6脚的电位高低关系是（在“A . 2脚一定高于6脚；B . 6脚一定高于2脚；C . 一定相等； D . 条件不足，无法确定”中选择合适的一项，将序号填入下划线处）；
（4）在电路搭接完成后的调试过程中，小明不慎将555集成电路损坏，现用逻辑门电路重新设计了部分电路（低水位保护部分电路和热敏电阻类型等均不作调整）。为保证实现与原电路一致的功能，请你从教材中学过的逻辑门中选择一个符合控制要求的，将逻辑符号画在图2虚线框1中，帮小明将电路补充完整；

图2
（5）小明认为在图3虚线框2中使用74LS02或非门集成门电路中的3个逻辑门进行线路连接并进行电路功能调试，也能实现上题中部分电路一样的功能（低水位保护部分电路和热敏电阻类型等均不作调整）。在沿用第(4)小题虚线框1中逻辑门的前提下，请将虚线框2中所缺线条连接完整。

图3

如图所示是探究小功率NPN型硅晶体三极管工作状态的实验电路，采用共射极接法，初始状态测得Ube=0.71V，Uce=3.42V。通过调节以下电位器改变阻值，有可能使三极管处于饱和导通状态的是（）

A . 增大 RP1 阻值 B . 减小 RP2 阻值 C . 增大 RP3 阻值 D . 增大 RP4 阻值

$\text{[math]}$		Q
0	0
0	1
1	0
1	1
