实验中常用仪器及其正确操作方法 知识点题库

（1） 从图中可读出金属丝的直径为 mm．

（2） 在用伏安法测定金属丝的电阻时（金属丝的电阻约为5Ω），除被测金属丝外，还有如下实验器材供选择：

A．直流电源：电动势约12V，内阻很小；

B．电流表A₁：量程0～0.6A，内阻约为0.5Ω；

C．电流表A₂：量程0～3.0A，内阻约为0.1Ω；

D．电压表V：量程0～3V，内阻约为10kΩ；

E．滑动变阻器R：最大阻值5Ω；

F．开关、导线若干

为了提高实验的测量精度，在可供选择的器材中，应该选用的电流表是（填A₁ ， 或A₂）．

（3） 根据所选的器材，在图2虚线框中画出完整的实验电路图（要求电阻丝上的电压从零开始变化）．

（1）

甲组同学采用如图1所示的装置，由斜槽和水平槽构成．将复写纸与白纸铺在水平放的木板上，重垂线所指的位置为O．实验时先使a球从斜槽上某一固定位置由静止开始滚下，落到位于水平地面的记录纸上，留下痕迹．重复上述操作多次，得到多个落点痕迹平均位置P；再把b球放在水平槽上靠近槽末端的地方，让a球仍从固定位置由静止开始滚下，与b球发生对心正碰，碰后a球不被反弹．碰撞后a、b球分别在记录纸上留下各自的落点痕迹．重复这种操作多次得到多个落点痕迹平均位置M、N．

①若a球质量为m₁ ， 半径为r₁；b球质量为m₂ ， 半径为r₂ ． 则

A．m₁＞m₂    r₁＞r₂B．m₁＞m₂   r₁＜r₂

C．m₁＞m₂    r₁=r₂D．m₁＜m₂    r₁=r₂

②以下提供的器材中，本实验必需的有

A．刻度尺   B．打点计时器   C．天平   D．秒表

③设a球的质量为m₁ ， b球的质量为m₂ ， 则本实验验证动量守恒定律的表达式为（用m₁、m₂、OM、OP、ON表示）

（2）

乙组同学误将重锤丢失，为了继续完成实验则将板斜放，上端刚好在槽口抛出点，标记为O．板足够长小球都能落在板上，如图2，采用甲组同学相同的操作步骤完成实验．

①对该组同学实验的判断正确的是

A．乙组同学无法完成验证动量守恒定律

B．秒表也不是乙组同学的必需器材

C．乙组同学必须测量斜面倾角θ

D．图2中N为b球碰后落点

②设a球的质量为m₁ ， b球的质量为m₂ ， 则本实验验证动量守恒定律的表达式为．

③如果a，b球的碰撞是弹性碰撞，那么还应满足的表达式为．（要求第（5）（6）结论用m₁、m₂、OM、OP、ON表示）

（1） 请根据图中信息，写出计数点 A对应刻度尺上的读数cm；

（2） 由纸带可以计算出小车的加速度是m/s²（结果保留三位有效数字）；

（3） 对应于纸带上的A点，小车的瞬时速度v_A=m/s（结果保留三位有效数字）．

（1） 安装纸带时，应将纸带置于复写纸（或墨粉纸盘）的（选填“上方”或“下方”）．把纸带固定在小车上，应在放开小车（选填“之前”或“之后”）接通打点计时器的电源．

（2） 如图甲所示，实验中除打点计时器（含纸带、复写纸）、小车、一端附有定滑轮的长木板、细绳、钩码、导线及开关外，在下列仪器和器材中，必须使用的有        ． （填选项代号）

（3） 图乙是实验中得到的一条较理想的纸带，每两个相邻的计数点之间的时间间隔为0.10s，打点计时器打E点时小车的瞬时速度为m/s．（结果保留三位有效数字）．

（1） 关于打点计时器的使用，下列说法中正确的是       （可能有一个或多个正确选项）

（2） 有一次实验中某小组得到如图甲所示的纸带，并按照打点时间先后，依次选定了OABCDEF七个计数点（每两个计数点之间还有四个点没有画出），经过测量后计算得到相邻计数点间的距离．请根据实验数据，判断这个纸带做的是（填“加速”、“匀速”或“减速”）．电火花计时器打下相邻两点的时间间隔是 s．根据纸带上可以计算得到加速度大小为（结果保留3位有效数字）．

（1） 在图甲框中画出实验电路图．可用的器材有：电压表、电流表、滑动变阻器（变化范围0～10Ω）、电源、小灯泡、开关、导线若干；

（2） 在图乙中画出小灯泡的I﹣U曲线．分析曲线可知小灯泡的电阻值随U变大而（选填“变大”、“变小”或“不变”）；

（3） 如图丙所示，用一个定值电阻R和两个上述小灯泡组成串并联电路，连接到内阻不计、电动势为1.5V的电源上．已知流过电阻R的电流是流过灯泡L₂电流的两倍，则流过灯泡L₁的电流约为A．

（1） 下列要求对减小实验误差有益的是        ．

（2） 两弹簧测力计的量程都为5N，最小刻度为0.1N．实验时，沿着两个不同的方向拉弹簧测力计，如图所示．请从图中读出弹簧测力计甲的拉力大小为 N．

（3） 本实验采用的科学方法是

（1） 用打点计时器打出一条纸带，前后要连续进行一系列的操作，下列各步骤的先后顺序合理的是       ．

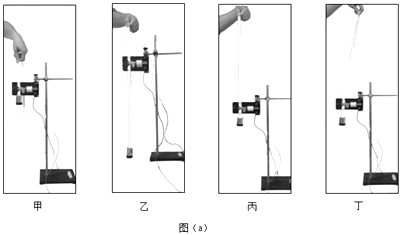

（2） 如图（a），释放纸带前的瞬间，重锤和手的位置合理的是（填“甲”、“乙”、“丙”或“丁”）．

（3） 如图（b），某同学用正确的方法获得了一条纸带，并以起点为记数点O，后隔一段距离，取连续点为记数点A、B、C、D、E、F，如图所示．已知重锤的质量为0.5kg，则电磁打点计时器打下E点时，重锤减少的重力势能△E_P=J（取重力加速度g=9.8m/s² ， 计算结果保留2位有效数字），重锤增加的动能△E_K与减少的重力势能△E_P的大小关系为△E_K△E_P（选填“大于”、“小于”或“等于”）．

（1） 实验中，除打点计时器（含纸带、复写纸）、小车、一端附有滑轮的长木板、细绳、钩码、导线及开关外，在下列的仪器和器材中，必须使用的有　    　 ． （填选项代号）

（2） 如果小车做匀加速运动，所得纸带如图乙所示，则x₁、x₂、x₃的关系是，已知打点计时器打点的时间间隔是t，则打c点时小车的速度大小是．

（3） 如果小车做匀加速直线运动，测出前六段相等时间内的位移分别为x₁、x₂、x₃、x₄、x₅、x₆ ， 已知打点计时器打点的时间间隔是t，则小车的加速度a的表达式为：．

（1） 某同学的操作步骤为：

a．取一根细线，下端系住直径为d的金属小球，上端固定在铁架台上

b．用米尺量得细线长度L

c．在摆线偏离竖直方向5°位置释放小球

d．用秒表记录小球完成n次全振动的总时间t，得到周期T=

e．用公式g=4π²L/T²计算重力加速度

①如果上述方法中单摆完成50次全振动时，秒表指针的位置如图1所示，则周期为s；

②按上述方法得出的重力加速度值与实际值相比（选填“偏大”、“相同”或“偏小”）．

（2） 两个同学分别在北大和南大探究了“单摆周期T与摆长L关系”的规律．多次改变摆长，记录多组摆长和周期数据，并绘制了T²﹣L图象，如图2所示，从中可以判断，北大的实验结果对应图线是（填“A”或“B”）．北大的同学求出图线的斜率k，则用斜率k求重力加速度的表达式为g=．

（1） 质量为0.45 kg的木块静止在光滑水平面上，一质量为0.05 kg的子弹以200 m/s的水平速度击中木块，并留在其中，整个木块沿子弹原方向运动，则木块最终速度的大小是m/s。若子弹在木块中运动时受到的平均阻力为4.5×10³ N，则子弹射入木块的深度为m。

（2） 某研究小组做“验证力的平行四边形定则”实验，所用器材有：方木板一块，白纸，量程为5 N的弹簧测力计两个，橡皮条（带两个较长的细绳套），刻度尺，图钉（若干个）。

①具体操作前，同学们提出了如下关于实验操作的建议，其中正确的有。

A．橡皮条应和两绳套夹角的角平分线在一条直线上

B．重复实验再次进行验证时，结点O的位置可以与前一次不同

C．使用测力计时，施力方向应沿测力计轴线；读数时视线应正对测力计刻度

D．用两个测力计互成角度拉橡皮条时的拉力必须都小于只用一个测力计时的拉力

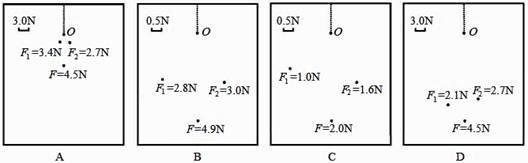

②该小组的同学用同一套器材做了四次实验，白纸上留下的标注信息有结点位置O ， 力的标度、分力和合力的大小及表示力的作用线的点，如下图所示。其中对于提高实验精度最有利的是。

（3） 某同学用伏安法测定待测电阻R_x的阻值（约为10 kΩ），除了R_x ， 开关S、导线外，还有下列器材供选用：

A．电压表（量程0~1 V，内阻约10 kΩ）

B．电压表（量程0~10 V，内阻约100 kΩ）

C．电流表（量程0~1 mA，内阻约30 Ω）

D．电流表（量程0~0.6 A，内阻约0.05 Ω）

E．电源（电动势1.5 V，额定电流0.5 A，内阻不计）

F．电源（电动势12 V，额定电流2 A，内阻不计）

G．滑动变阻器R₀（阻值范围0~10 Ω，额定电流2 A）

①为使测量尽量准确，电压表选用，电流表选用，电源选用。（均填器材的字母代号）；

②画出测量R_x阻值的实验电路图。

③该同学选择器材、连接电路和操作均正确，从实验原理上看，待测电阻测量值会其真实值（填“大于”“小于”或“等于”），原因是。
