多用电表的原理和使用 知识点题库

（1） 为测量该电流计的内阻，同学甲设计了如图（a）所示电路，图中电源电动势未知，内阻不计．闭合开关，将电阻箱阻值调到20Ω时，电流计恰好满偏；将电阻箱阻值调到95Ω时，电流计指针指在如图（b）所示位置，则电流计的读数为mA．由以上数据可得电流计的内阻R_g=Ω．

（2） 同学乙将甲设计的电路稍作改变，在电流计两端接上两个表笔，如图（c）所示，设计出一个简易的欧姆表，并将表盘的电流刻度转换为电阻刻度：闭合开关，将两表笔断开，调节电阻箱，使指针指在“30mA”处，此处刻度应标阻值为Ω（填“0”或“∞”）；再保持电阻箱阻值不变，在两表笔间接不同阻值的已知电阻找出对应的电流刻度．则“10mA”处对应表笔间电阻阻值为Ω．

（3） 若该欧姆表使用一段时间后，电池内阻变大不能忽略，电动势不变，但将两表笔断开，指针仍满偏，按正确使用方法再进行测量，其测量结果与原结果相比将（填“变大”、“变小”或“不变”）．

（1） 由于电力表 的内阻较大，该同学先把电流表 改装成量程为0～3.0mA的电流表 ，则电流表 应（填“串”或“并”）联一个电阻箱，将该电阻箱的阻值调为Ω．

（2） 将改装后的电流表 改装成欧姆表，请选择适当的器材在方框内把改装后的电路图补画完整（含电流表的改装），并标注所选电阻箱和滑动变阻器的符号．

（3） 用改装后的欧姆表测量一电阻，电流表 的示数为200μA，则该电阻的阻值为Ω；通过该电阻的电流为mA．

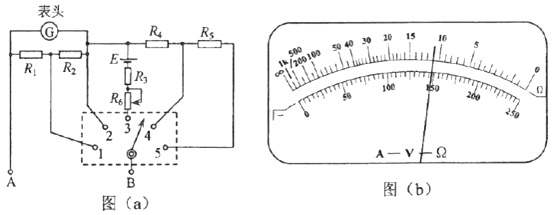

（1） 图（a）中的A端与（填“红”或“黑”）色表笔相连接．

（2） 关于R₆的使用，下列说法正确的是　    　（填正确答案标号）．

（3） 根据题给条件可得R₁+R₂=Ω，R₄=Ω．

（4） 某次测量时该多用电表指针位置如图（b）所示．若此时B端是与“1”连接的，则多用电表读数为；若此时B端是与“3”相连的，则读数为；若此时B端是与“5”相连的，则读数为．（结果均保留3为有效数字）

（1） 用多用电表测未知电阻阻值的电路如图甲所示，电池的电动势E、内阻为r ， R₀为调零电阻，R_g为表头内阻，电路中电流I与待测电阻的阻值R_x关系图象如图乙所示，则该图象的函数关系式；(用E、r、R_g、R_x、调零电阻 接入电路的部分阻值用 表示)

（2） 下列根据图乙中 线做出的解释或判断中正确的是（   ）

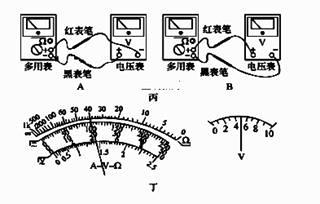

（3） .某同学想通过一个多用电表中的欧姆挡，直接去测量某电压表(量程10V)的内阻(大约为几十千欧)，欧姆挡的选择开关拨至倍率“×1k”挡.先将红、黑表笔短接调零后，选用图丙中(填“A”或“B”)方式连接.在本实验中，如图丁所示为欧姆表和电压表的读数，请你利用所学过的知识，求出欧姆表电池的电动势，E=V。(计算结果保留3位有效数字)

（1） 将多用电表甲选择旋钮置于欧姆挡“×1”,并进行欧姆挡调零,将多用电表乙选择旋钮置于直流100mA挡,并与定值电阻R=10Ω串联,如图,则多用电表甲的红表笔应接(填“a”或“b")接线柱,黑表笔接另一接线柱；

（2） 该学习小组正确连接电路后,观察到多用电表甲示数如图,其读数为,多用电表乙示数如图,其读数为,则乙表直流100mA挡的内阻为Ω；

（3） 学习小组发现,利用(2)所测数据,还可计算出多用电表甲所用电源电动势E=V(计算结果保留两位有效数字)。

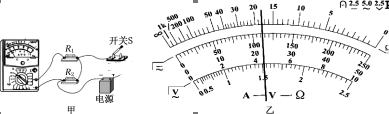

（1） 旋转旋转开关，使得尖端对准直流电压50V档，闭合开关S，此时测得的是两端的电压，示数为V；

（2） 旋转旋转开关，使得尖端对准直流电流10mA档，闭合开关S，此时测得的是通过的电流，示数为 ；

（3） 若断开电路中的电键，旋转旋转开关使其对准×10欧姆档，此时测得的是电阻，示数为Ω。

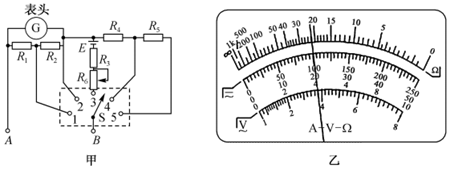

（1） 如图甲所示为某多用电表内部简化电路图，作为欧姆表使用时，选择开关S应接（填“1”“2” “3”“4”或“5”）

（2） 某同学想通过该多用电表的欧姆挡测量某定值电阻的阻值，主要步骤如下：

①把选择开关拨到“×100”的欧姆挡上；

②把两表笔相接触，旋转欧姆调零旋钮，使指针指在（填“电阻”或“电流”）零刻度处；

③把红、黑表笔与待测电阻两端相接，发现这时指针偏转角度很大；

④换用（填“×10”或“×1k”）欧姆挡重新调零后测量，发现这时指针偏转适中，如图乙所示，记下电阻阻值为Ω；

⑤把选择开关调至空挡或交流电压最高挡后拔下表笔，把多用电表放回桌上原处，实验完毕。

（1） 如果用该表测量电路中未知电流（不超过电流表量程），图中插孔A应该与（填“红”或“黑”）表笔相连接；

（2） 电路图中，两个定值电阻的阻值分别为R₁＝Ω，R₃＝Ω；

（3） 选择开关旋转至2位置时，若刻度盘中央刻度为20，则该表内电池电动势为V；

（4） 该表使用一段时间后，电池电动势变小，内阻变大，若欧姆调零后继续使用，将两表笔与待测电阻连接，则该电阻的测量值（填“大于”、“小于”或“等于”）真实值。

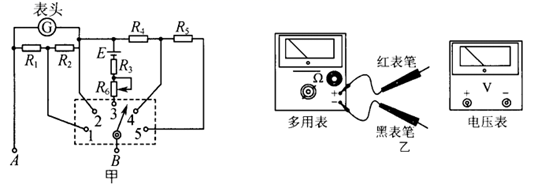

（1） 如图所示为某多用电表内部简化电路图，作电流表使用时，选择开关S应接（选填“1”“2”“3”“4”或“5”）量程较大；

（2） 某同学想通过多用表的欧姆挡测量量程为3V的电压表内阻（如图乙），主要步骤如下：

①把选择开关拨到“ × 100”的欧姆挡上；

②把两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻零刻度处；

③把红表笔与待测电压表（选填“正”或“负”）接线柱相接，黑表笔与另一接线柱相连，发现这时指针偏转角度很小；

④换用（选填“ × 10”或“ × 1k”）欧姆挡重新调零后测量，发现这时指针偏转适中，于是该同学记下了电阻数值；

⑤把选择开关调至空挡或交流电压最高挡后拔下表笔，把多用电表放回桌上原处，实验完毕。

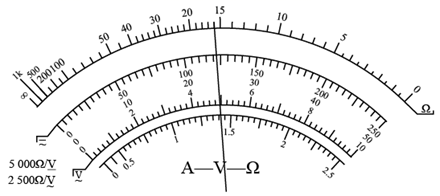

（1） 甲同学用实验室的多用电表进行某次测量时，指针在表盘的位置如图所示。若所选挡位为直流50mA挡，则示数为mA；若所选挡位为“×10Ω”挡，则示数为Ω。

（2） 乙同学用该表正确测量了一个约150Ω的电阻后，需要继续测量一个阻值约20Ω的电阻。在测量这个电阻之前，请选择以下必须的操作步骤，其合理的顺序是（填字母代号）。
A、将红表笔和黑表笔短接
B、把选择开关旋转到“×100Ω”挡
C、把选择开关旋转到“×1Ω”挡
D、调节欧姆调零旋钮使表针指向欧姆零点

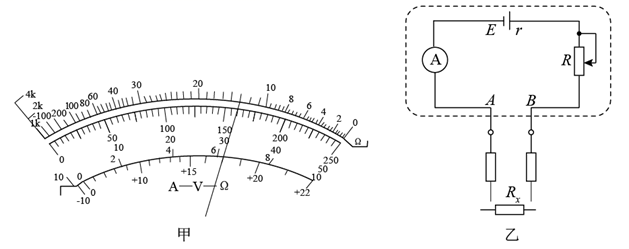

（1） 多用电表的读数为V；

（2） 多用电表电阻挡内部简单原理示意图如图乙所示，其中电流表的满偏电流I_g＝500 μA，内阻R_g＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是色，按正确使用方法测量电阻R_x的阻值时，指针指在刻度盘的正中央，则R_x＝kΩ。若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R_x其测量结果与原结果相比（填“变大”、“变小”或“不变”）。

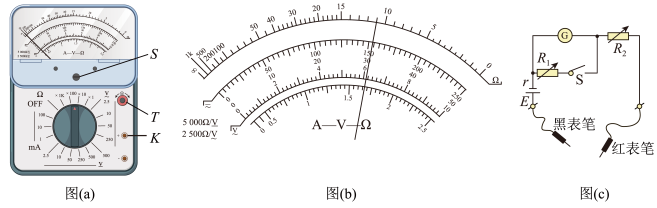

（1） 应换用（选填“”或“”）倍率的欧姆挡。

（2） 两表笔短接，通过调节（选填“S”“T”或“K”），进行欧姆调零。

（3） 重新测量并读数，若这时刻度盘上的指针位置如图b所示，测量结果是。

（4） 图c是小明刚刚使用过的两种倍率的欧姆档内部电路示意图，R₂为欧姆调零旋钮。当开关S断开时的倍率是（选填“”“”“”）。同时应保证R₁的阻值是灵敏电流计R_g的倍。
