如图所示,开关S断开时,小磁针静止在左图所示的位置;开关S闭合时,小磁针静止在右图所示的位置。由此可知()

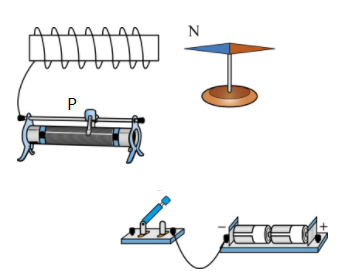

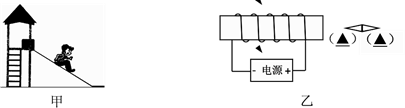

如图所示,闭合开关S,通电螺旋管右侧的小磁针静止时,小磁针的N极指向左,则电源的右端为 极.若使通电螺线管的磁性增强,滑动变阻器额滑片P应向 端移动.

一个空心小铁球放在盛水的容器中且置于铁棒AB的上方,绕在铁棒上的线圈接入如图电路中,开关S闭合后,小铁球仍浮在水面上,试在图中标出B端的磁极,并作出小铁球的受力示意图。

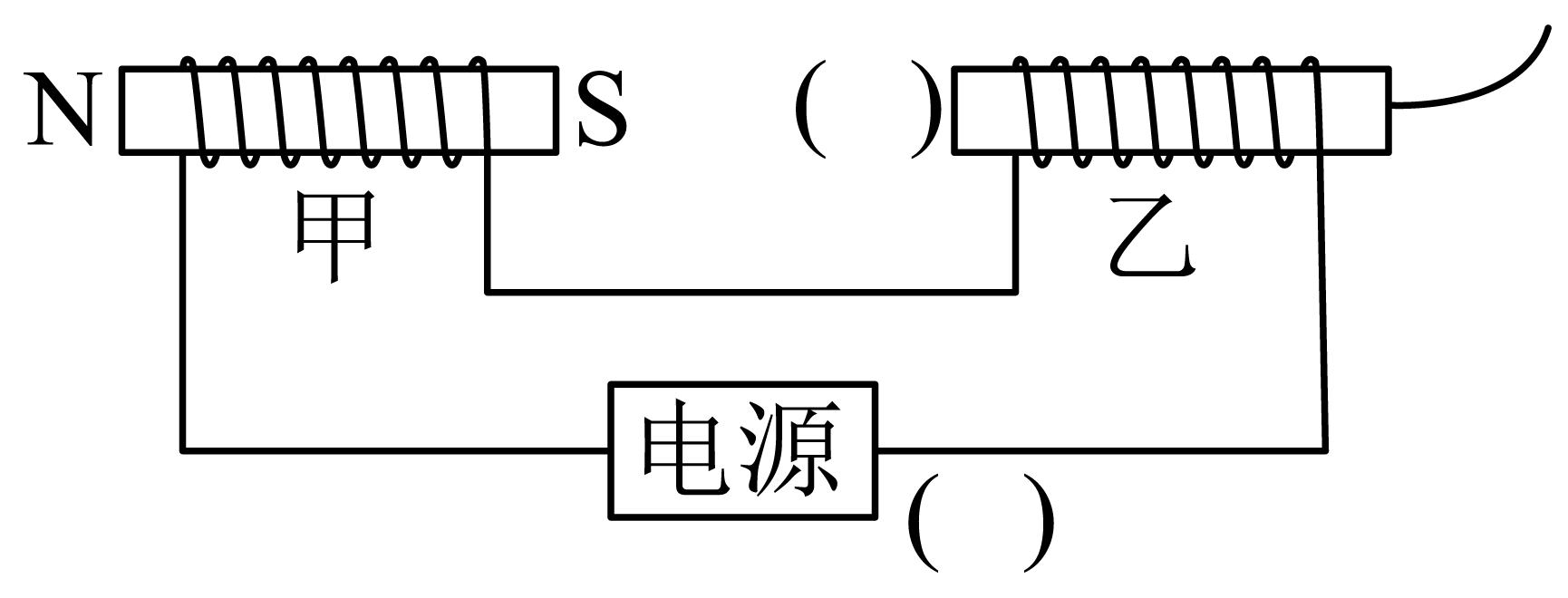

⑴电磁铁左侧的极性,在括号内填入“N”或“S”;
⑵条形磁体左侧的磁感线方向;
⑶电源右侧的极性,在括号内填入“+”或“-”。
时,电磁铁的左端为S极
B . 当开关S拨到
时,小磁针静止时
端为N极
C . 当开关S拨到
时,将滑动变阻器的滑片向右滑动,电磁铁的磁性增强
D . 保持滑动变阻器滑片位置不变,开关S由
拨到
,电磁铁的磁性增强


B .
C .
D .
