电路的动态分析 知识点题库

在如图所示的电路中，对电表1和电表2的种类，以及当开关闭合，滑动变阻器的滑片由A向B滑动时，灯泡亮度的变化情况，下列判断正确的是

如图是一种可测定油箱内油面高度的装置，R′是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端，油量表由电流表改装而成，通过两只电表的示数变化可以反映油面的高度变化．关于此装置的工作原理，下列说法中正确的是（　　）

如图所示电路中，电源电压不变，当开关闭合，滑动变阻器的滑片P由左端向右移到中点的过程中，下列判断正确的是（   ）

如图所示电路，闭合开关S，当滑片P向右滑动时，下列说法不正确的是（假设灯丝电阻不变）（   ）

如图所示是小明设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R₁为定值电阻．当开关S闭合，压力F增大时，电流表与电压表示数变化情况是（　　）

如图所示是一个电冰箱的简化电路图．M是压缩机用的电动机，L是电冰箱内的照明灯泡．关于电冰箱内电动机和照明灯的工作情况，下列说法中正确的是（   ）

如图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器的滑片向左移动时（  ）

如图电阻R₁为10Ω，滑动变阻器R₂标有“50Ω  2A”，电源12V，当开关S闭合后，当滑动变阻器R₂接入电路中的电阻是20Ω时，通过R₁的电流是，电路的总电流；滑片P向右移动时，电压表示数（变大、变小、不变），电阻R₁的电功率是W，总功率最小是W。

如图所示电路，电源电压保持不变，当电键 S 闭合，向右移动滑动变阻器滑片 P 的过程中（　　）

在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U﹣I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是V，电阻R₁的阻值是Ω，电阻R₂的阻值是Ω。

如图所示电路，电源电压不变，当电键S由断开到闭合时，两电流表的读数将 （   ）

如图甲所示，电源电压恒为15V，电流表量程为“0～0.6A”和“0～3A”，R₀为定值电阻，可选滑动变阻器的规格分别为“25Ω2A”和“10Ω3A”。P置于中点A，闭合开关S，电流表指针指到满偏刻度的三分之二位置，然后将P从A移到最左端B，两表示数的I-U关系图象如图乙所示。（   ）

如图所示的电路中，电源电压不变，闭合开关，当滑动变阻器的滑片P从中点向b端滑动的过程中，下列说法正确的是（   ）

如图所示，电源电压恒定不变，R₁＝20Ω，当只闭合开关S时电流表示数为0.1A，当再将开关S₁闭合时，电流表的示数变化了0.3A，求：

如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（   ）

如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴转动，另一端固定着一个浮子。下列说法正确的是(    )

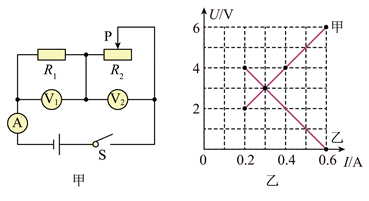

如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的U-I关系图象如图乙所示。则下列判断正确的是（　　）

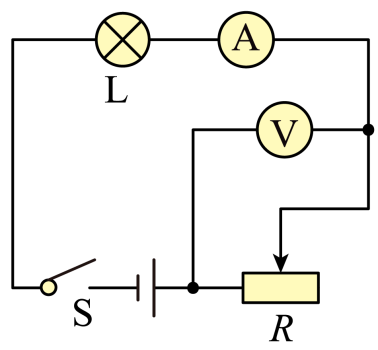

如图所示，电源电压为4.5V保持不变，电压表量程选择“0～3V”，电流表量程选择“0～0.6A”，滑动变阻器R规格为“20Ω 1A”，小灯泡L上标有“3V 1.5W”字样（忽略灯丝电阻的变化）。闭合开关S，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，下列说法中正确的是（   ）

如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向左移动时（假设灯泡的电阻不随温度改变），下列判断正确的是（   ）

如图所示，小松利用标有“20 2A”的滑动变阻器设计了一个亮度可调节的小台灯，其中电源电压恒定，忽略灯丝电阻变化。
