电路的动态分析 知识点题库

如图所示，电路中电源电压保持不变，闭合开关，当滑片P向右滑动时，电压表的示数 ，电流表的示数（填“变大”“变小”或“不变”）．

图是一个环境温度监控电路原理图．电源电压不变，R₀为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小．若环境温度升高，闭合开关S．则（   ）

2017年3月，某中学利用图所示的“坐位体前屈测试仪”对初三年级学生进行了身体柔韧性测试。测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大。吴月同学设计了右图所示的四种电路，能实现滑动变阻器的滑片向左滑动时，电表示数增大的是（）

某同学做电学实验时，电路如图所示，已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V（保持不变），滑动变阻器的最大阻值为50Ω，定值电阻 R₀为10Ω，开关S闭合后，为保证电路安全，在移动滑动变阻器的过程中，下列情况可能出现的是（   ）

图所示电路，电路中电源两端的电压保持不变，R₀为定值电阻，R为滑动变阻器.闭合开关S后，在滑动变阻器滑片P向右滑动的过程中，下列说法正确的是（   ）

小明将酒精气体传感器、电阻R与电压表组成如图所示电路，闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大，此过程中（ ）

如图所示，电源电压保持12V不变，电阻R₁=50Ω，只闭合开关S₃ ． 将滑动变阻器滑片P移到中点时，电流表示数为0.2A，小灯泡L的实际功率为1.8W；电流表的量程为0~06A，电压表的量程为0~3V（不考虑温度对灯丝电阻的影响）求：

如图是小海设计的温度测量仪的电路，R₁是定值电阻，R₂是阻值随温度升高而减小的热敏电阻，当R₂的温度随环境温度降低时（   ）

如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则下列说法不正确的是（   ）

在图所示的电路中，电源电压保持U₀不变。闭合开关S，电路正常工作，一段时间后，灯熄灭，若电路中只有电阻R或灯L中的一个出现断路故障，请根据相关信息写出电表的示数及相对应的故障。

如图所示的电路中，移动滑动变阻器的滑片，电压表的示数从9V变为6V，电流表的示数变化了0.3A。则该定值电阻所消耗功率的变化量为（   ）

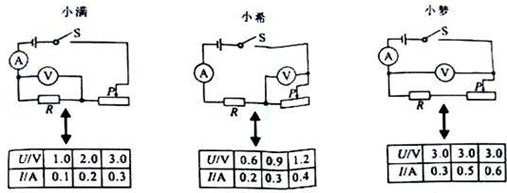

小满、小希和小梦按各自设计的电路图进行实验，并将实验数据记录在表格中，如图所示，其中电路图与实验数据不对应的是（   ）

如图电路，电源电压恒为12V， 为定值电阻， 为标有“60Ω 0.5A”字样的滑动变阻器。灯泡L标有“3V 0.9W”的字样。当所有开关同时闭合时，电流表的示数为0.3A，此时整个电路可能消耗的最小功率W；当开关 闭合， 、 断开时，为了电路的安全， 的阻值变化范围是Ω到Ω。

如图所示，当S闭合，甲、乙两表是电压表时，两表示数之比 ，当S断开，若甲、乙两表都为电流表时（   ）

如图所示，电源电压U＝4.5V，R₁＝5Ω、R₂的最大阻值为20Ω，电流表的量程为0～0.6A，电压表的量程为0～3V。闭合开关S，移动滑动变阻器的滑片P，在保证电路中各元件的安全的情况下，下列说法中正确的是（　　）

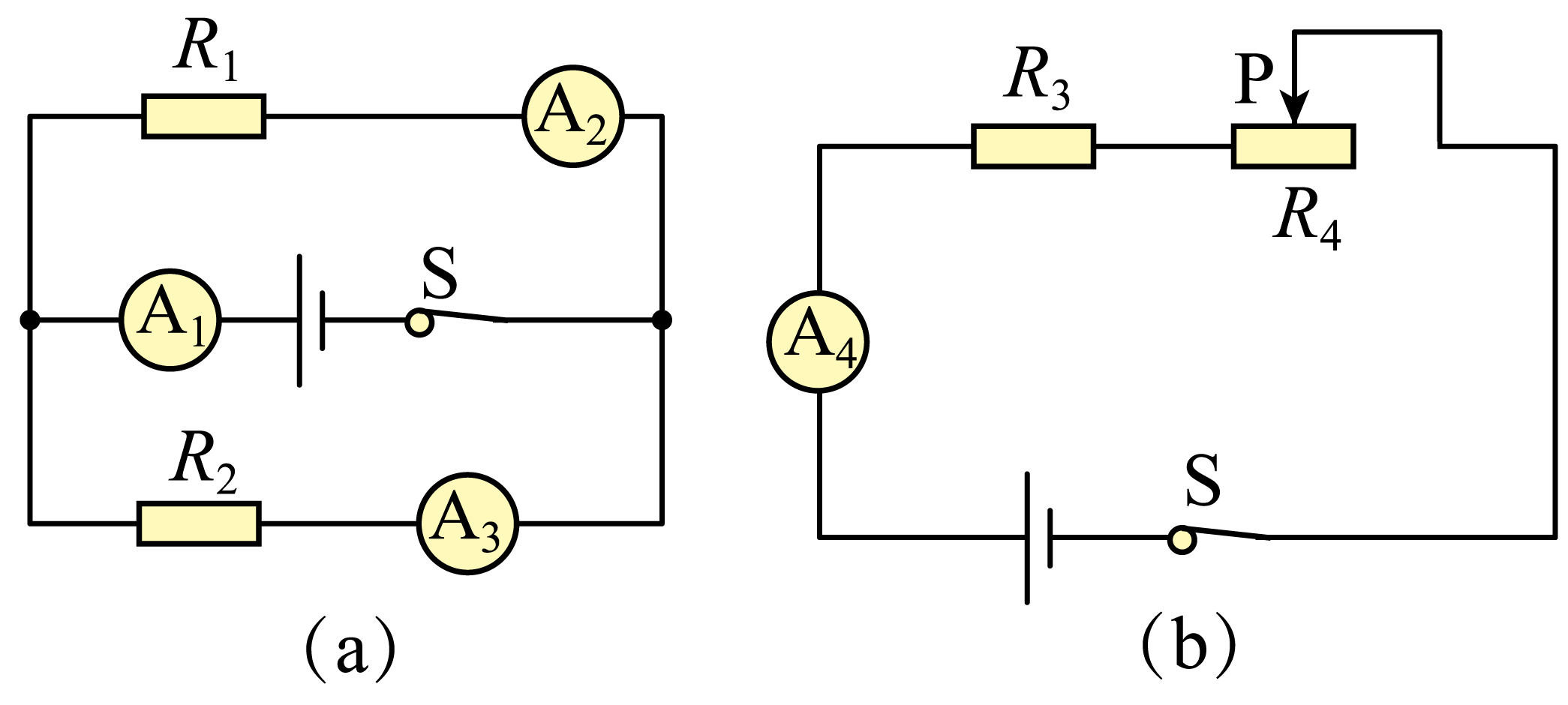

在图（a）、（b）所示的电路中，所有元件均完好，电源电压相等且保持不变。已知、、为定值电阻，为滑动变阻器（滑片在中点附近某位置），现有两个电流表的示数相同，则下列判断正确的有几个（ ）

①与示数相同，

②与示数相同，

③与示数相同，

④与示数相同，

如图甲所示，电源电压保持不变，闭合开关，滑动变阻器的滑片P从b点滑到a点的过程，两电压表示数随电流表示数变化的图线如图乙所示，则电源电压为V，滑片从b点滑到a点的过程中，电路消耗的最大功率为W。

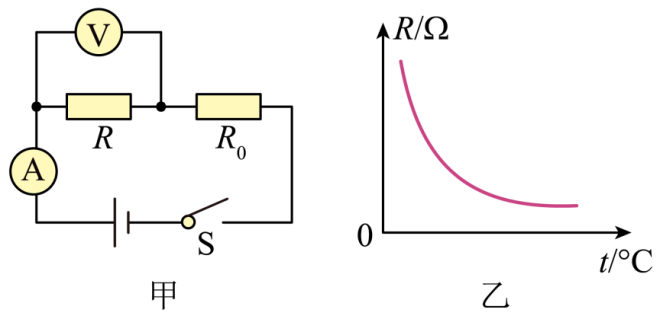

“科技小组”的同学设计了一种简易电子测温仪，图甲是它的工作原理图。其中电源电压保持不变，R为热敏电阻，其阻值随温度的变化如图乙所示，R₀为保护电阻。闭合开关，下列分析正确的是（   ）

如图所示电路中，电源电压为4V且保持不变。闭合开关S，移动滑动变阻器的滑片P至某一位置时，电流表的示数为I₁ ， 移动滑片P至另一位置时，电流表的示数为I₂ ， 电压表的示数为1V。若前后两次变阻器的阻值之比为2∶3，则I₁∶I₂ =（   ）

如图所示，电源电压保持不变，先闭合开关S₁ ， 再闭合开关S₂ ， 电压表的示数（选填“变大”“不变”或“变小”），灯泡L₁的亮度（选填“变亮”“不变”或“变暗”）。
