电路故障的判断 知识点题库

当小东把学习用的台灯插头插入插座，闭合台灯开关时，原来室内正常发光的电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是（ ）

在“测量小灯泡电阻”实验中，选择两节新的干电池做电源，小灯泡的额定电压是2.5V，灯泡的电阻约为10Ω，滑动电阻器上标有“20Ω 1A”字样．

如图所示，两只额定电压相同的灯泡L₁、L₂ ， 串联在电路中，闭合开关后发现，L₁不亮，L₂亮，电压表有一定的示数，其原因可能是（   ）

在如图所示的电路中，当开关S闭合后，电压表V₁和V₂示数相同，发生的故障是（   ）

在如图所示的电路中，闭合开关S，电路正常工作．一段时间后灯熄灭，一个电表的示数变大，另一个电表的示数变小．将R和L位置互换后再次闭合开关S，两个电表指针不动．若电路中只有一处故障，则这个故障是（选填“R”或“L”）发生（选填“短路”或“断路”）．

如图所示电路，闭合开关S后，若灯L不亮，电压表有示数，电流表无示数．则发生的故障是（　　）

小明学习了电路知识后，想利用发光二极管设计一个带开关指示灯的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置，他共设计了4个电路，如图所示，其中L为白炽灯，规格为（220V  60W）、D为发光二极管，规格为（1.2V  0.01A）、S为单刀双掷开关、R为限流电阻（100kΩ），图中能够满足要求的电路是（   ）

如图所示的电路中，当开关闭合时，灯不发光，电压表示数为0；当开关断开时，灯仍不发光，电压表示数为6V，则电路中故障是灯（选填“短路”或“断路”），电源两端电压为V。

小红同学在做测定小灯泡电功率的实验时，连接的电路如图所示(电路各元件均完好)，闭合开关后，实验电路可能出现的情况是(    )

如图所示，闭合开关后小灯泡L₁、L₂均正常发光，它们的连接方式是联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是。

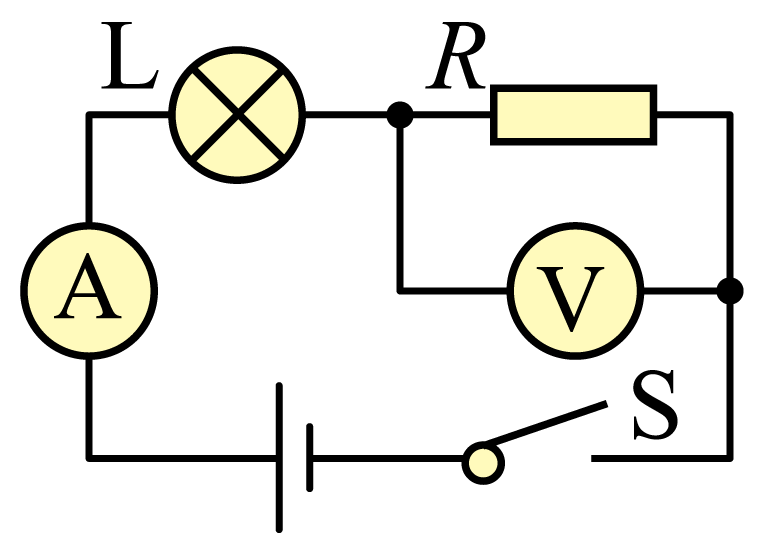

在如图所示的电路中，电源电压保持不变，开关S处于闭合状态，小灯L不发光，电路中只有一个电表有示数。如果电路中只有一处故障且故障只可能发生在电阻R或小灯L上，则

如图所示的电路中，电源电压不变，闭合开关S后，灯L₁和L₂均发光。过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是  (     )

爱米用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。这个电路中有一根导线接错了，请你指出（   ）

在图所示的电路中，电源电压保持不变，电键S闭合后，小灯L发光，移动滑片P后，发现小灯熄灭。若电路中仅有AB两点间或BC两点间出现故障，请利用一个完好的电流表（或电压表）连入该电路中，根据相关信息写出电表连接情况和示数情况，判断出相对应的故障。

如图所示，电路中有规格不同的三个灯泡。要使灯泡L₂和L₃串联，只需闭合的开关是；若电路工作一段时间后，灯泡L₂突然熄灭了，灯泡L₃仍发光，产生这种现象的原因可能是（填写一种即可）。

在图电路中，电源电压保持不变，灯L或电阻R只有一个可能出现了故障，开关S闭合后，只有一个电表指针发生偏转，则：

⑴；⑵。

如图所示电路，闭合开关后，小灯泡L₁和L₂均不发光，电流表指针几乎不动，电压表指针有明显偏转。若电路中只有一处故障，则可能是（　　）

在图所示的电路中，电源电压不变，电阻R₁、R₂的阻值相等．电键S闭合后，电流表示数为I₀ ， 电路正常工作．一段时间后，观察到电流表示数变化了．将电压表并联在R₁两端，发现电压表示数为零．若电阻R₁、R₂中仅有一个出现故障，请根据相关信息写出电流表的示数及对应的故障．

如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是（   ）

某同学根据如图所示的电路图，测量小灯泡两端的电压和通过灯泡的电流，闭合开关后发现小灯泡不发光，电流表指针无明显偏转，电压表指针有较大偏转，则可能的原因是（   ）
